Zyxel VMG Series [Draadloze router] - VLAN en VLAN-groep configureren op VMG draadloze router

Deze uitgebreide handleiding biedt gedetailleerde instructies voor het configureren van Virtual Local Area Networks (VLAN's) op je VMG-apparaten, wat nodig kan zijn om je internetverbinding tot stand te brengen of problemen op te lossen. Deze handleiding is handig als je een VMG-model hebt: VMG1312, VMG3625, VMG3925, VMG3927 of VMG8825. Het configureren van VLAN's kan vaak het probleem oplossen wanneer je internetverbinding niet correct functioneert. Met VLAN's kun je netwerkverkeer segmenteren, waardoor de netwerkprestaties en -beveiliging verbeteren. Als je de stappen in deze handleiding volgt, kun je VLAN-groepen instellen op je VMG-apparaat, zodat je internetverbinding correct wordt geconfigureerd en je een stabiele en veilige netwerkomgeving kunt handhaven. Of je nu een nieuwe internetverbinding opzet of een bestaand connectiviteitsprobleem aanpakt, deze handleiding leidt je door de nodige stappen om VLAN's te configureren op je VMG-apparaat.

Verbind jezelf rechtstreeks met het apparaat op de LAN-poort en zorg ervoor dat je een IP-adres hebt in het bereik van 192.168.1.2 tot 192.168.1.254 en voer het volgende adres in je webbrowser in (Google Chrome/Safari):

Je kunt inloggen op je router via http://192.168.1.1 Standaard gebruikersnaam admin en het wachtwoord 1234

VLAN configureren

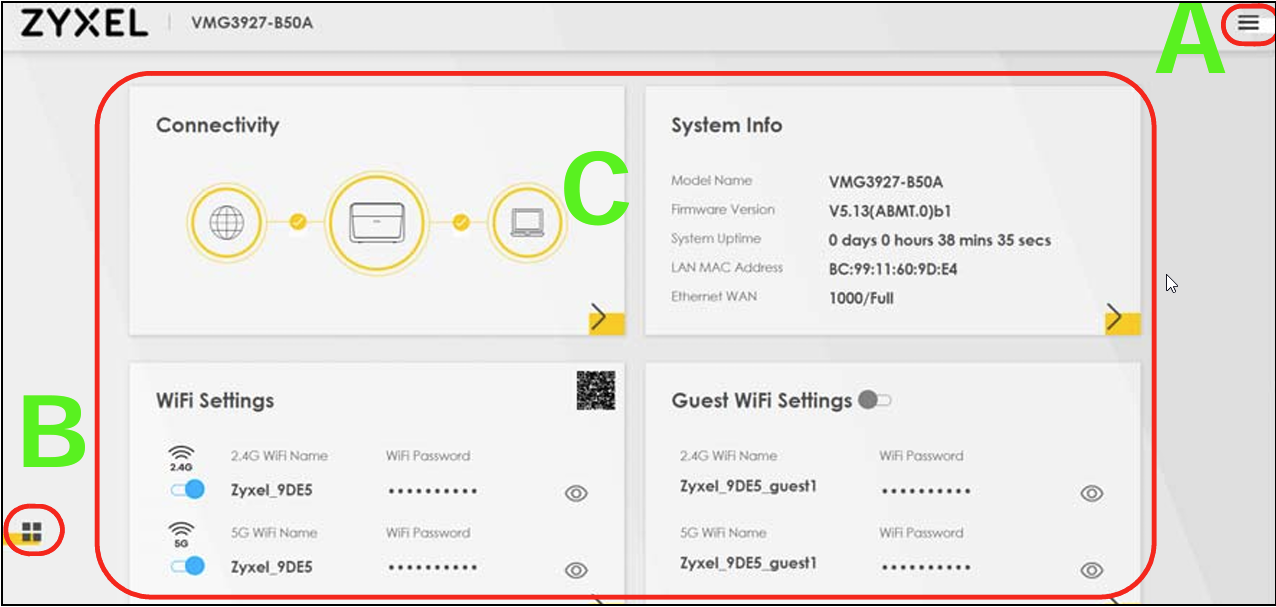

Navigeer naar het "Menu" in de rechterbovenhoek van je scherm [A], zie onderstaande afbeelding:

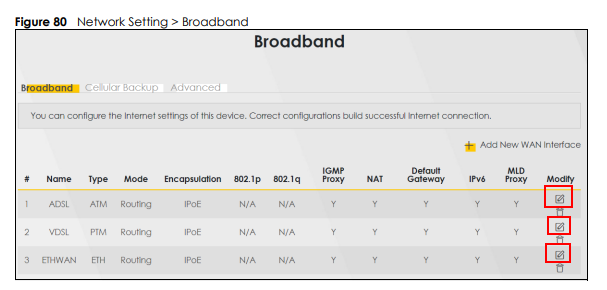

Navigate to "Network Setting -> Broadband -> Add/Edit New WAN Interface":

Configureer vervolgens 802.1p als "0" en 802.1q is je VLAN ID (bijvoorbeeld 7) die je van je ISP hebt gekregen om te configureren. Als je niet zeker weet wat je hier moet configureren, neem dan contact op met je internetprovider (ISP). Configureer vervolgens 802.1p als "0" en 802.1q is je VLAN ID (bijvoorbeeld 7) die je van je ISP hebt gekregen om te configureren.

VLAN-groep configureren

Hier is een voorbeeld van VMG8924-B10D, FW V5.13(ABGQ.3)C0

Stap 1: Stel een VLAN-groep samen

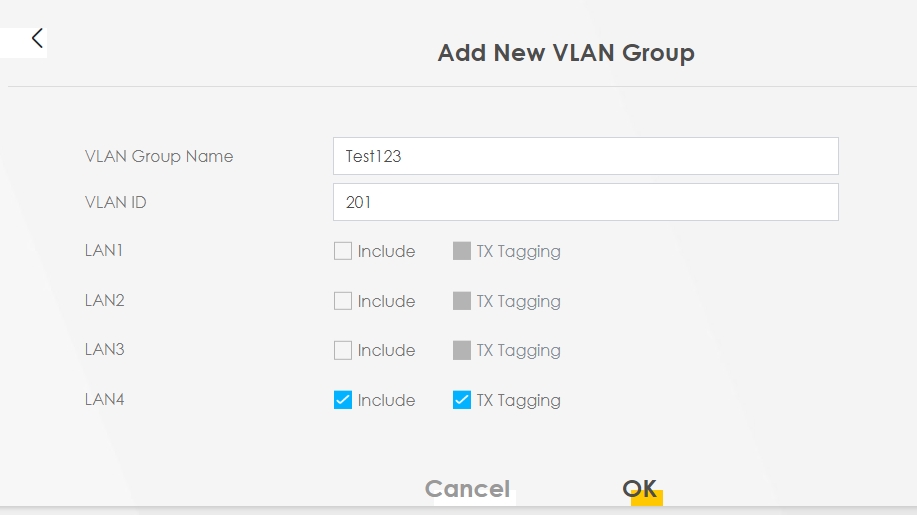

Navigate to GUI > Network Setting > Vlan Group, click Add New VLAN Group

• Maak een groepsnaam
• Voer het VLAN-ID in dat u nodig hebt
• Klik op het LAN dat u wilt gebruiken; de TX-tagging betekent dat wanneer het downloadverkeer van de CPE naar de LAN-client gaat, het een VLAN-tag zal hebben. Als uw apparaat VLAN-bewust is en VLAN-tagging nodig heeft, klik dan op de tagging-optie.
• Klik op OK om deze stap te voltooien.

Maak een interfacegroep

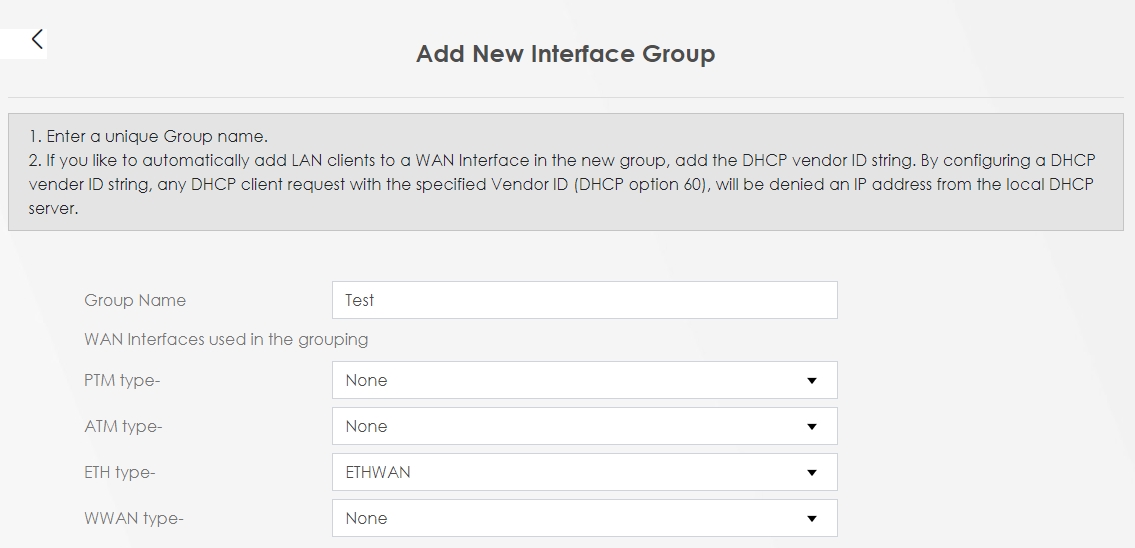

Go to GUI > Network Setting > Interface Grouping, click Add New Interface Group

• Groepsnaam invoeren
• Geeft aan dat deze groep een WAN-interface zal gebruiken

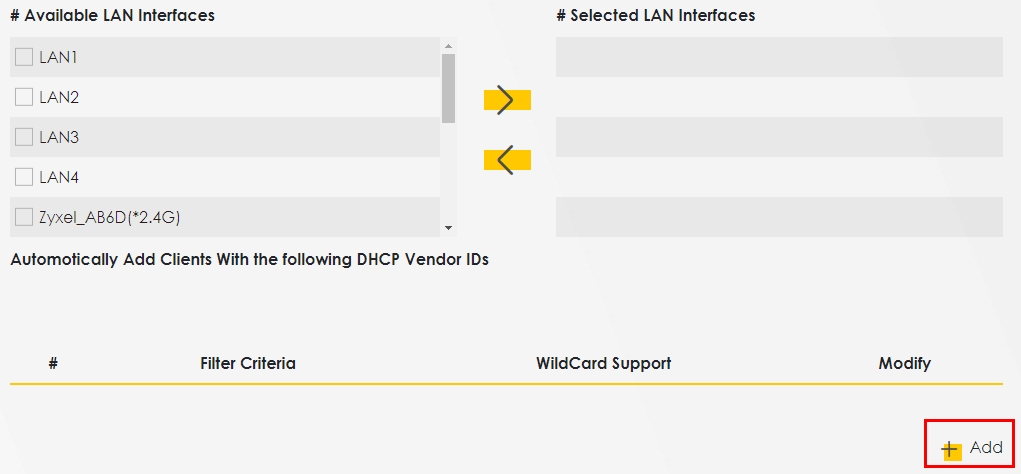

• Klik voor een LAN-client nu op LAN4 en scroll naar beneden om "+Add" te kiezen.

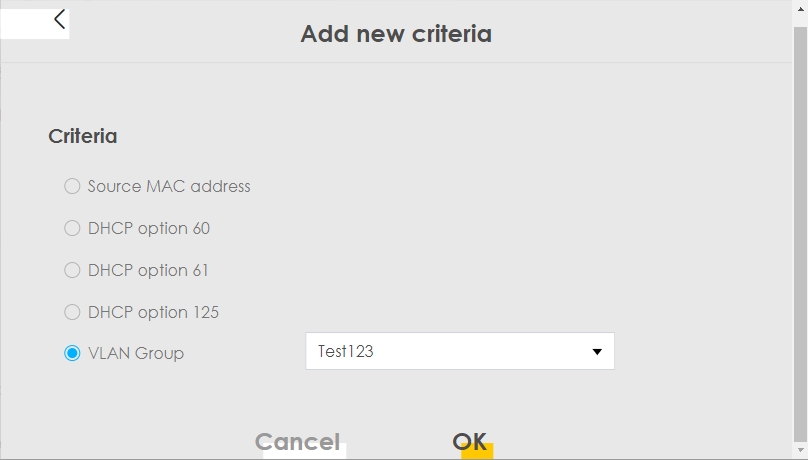

• Het is de VLAN-groepvoorwaarde die in deze groep moet worden geselecteerd, niet het LAN-poortnummer. We stellen hier dus groepscriteria in en selecteren niet LAN 4 poort.

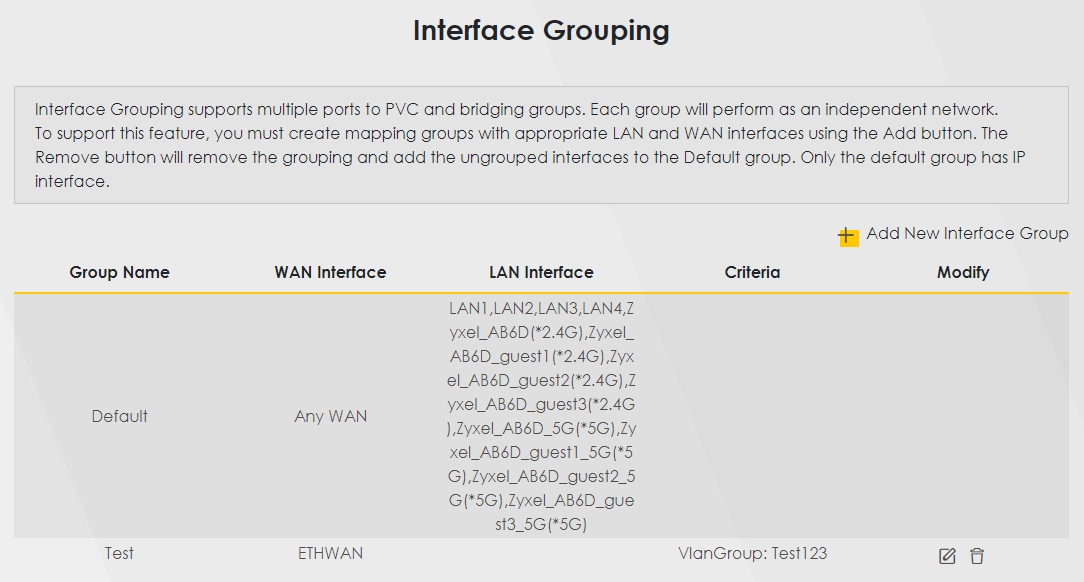

• Resultaat configureren

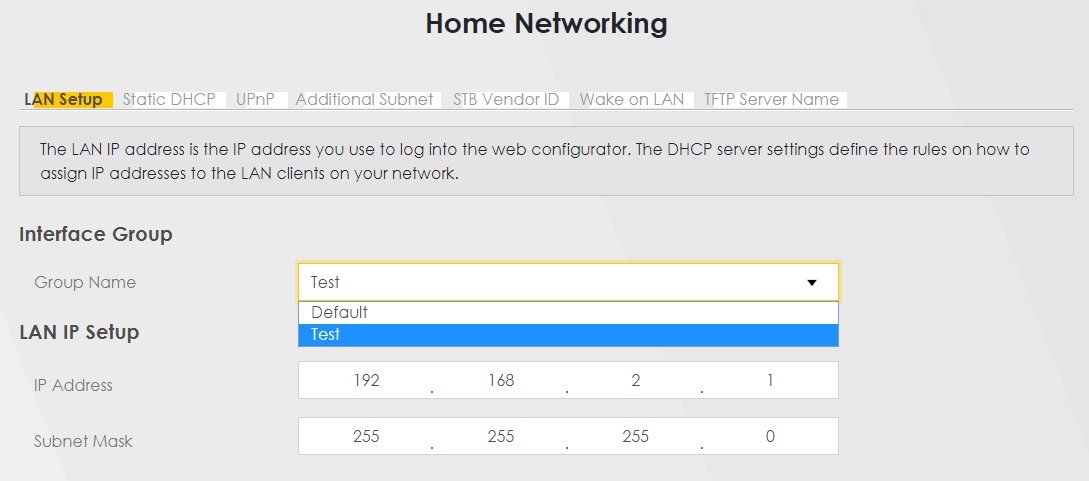

DHCP-bereik wijzigen

• Nu kun je zien dat er een nieuwe groep is aangemaakt en kun je de LAN host en het DHCP Pool bereik naar wens aanpassen.
