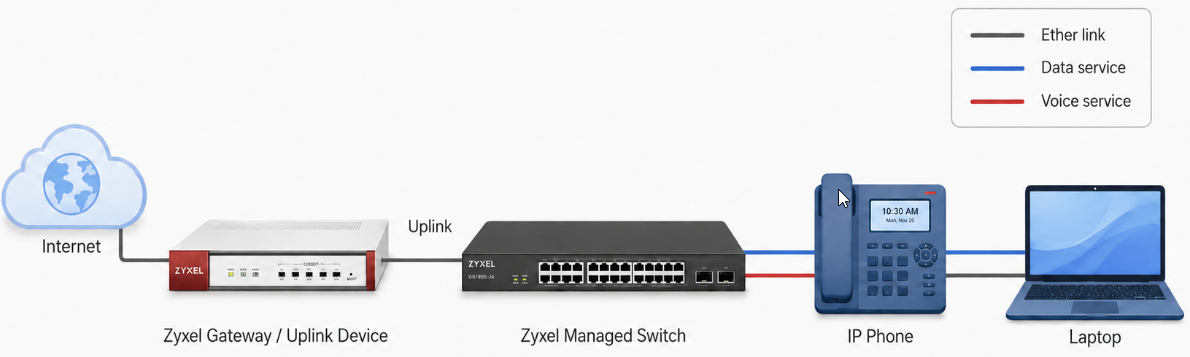

W typowej konfiguracji telefon IP jest podłączony bezpośrednio do przełącznika, podczas gdy komputer PC lub laptop jest podłączony za telefonem. W takim scenariuszu Voice VLAN pomaga oddzielić ruch głosowy od zwykłego ruchu danych i pozwala przełącznikowi na priorytetyzację pakietów głosowych z telefonu IP.
Celem tej konfiguracji jest rozdzielenie ruchu między telefonem IP a komputerem PC bez ręcznego konfigurowania indywidualnych tagów VLAN na każdym urządzeniu. Przełącznik będzie obsługiwał ruch głosowy i danych oddzielnie i przekazywał go do łącza nadrzędnego z wymaganymi ustawieniami VLAN.
Przykładowy projekt VLAN:
| Rodzaj ruchu | ID VLAN | Przeznaczenie |
|---|---|---|
| Data VLAN | 5 | Ruch PC / laptopa |
| Voice VLAN | 100 | Ruch telefonu IP |
Uwaga: ID VLAN w tym artykule są przykładami. Użyj ID VLAN wymaganych dla własnego projektu sieciowego.
Uwaga: Ten artykuł opisuje konfigurację Voice VLAN na samodzielnych przełącznikach Zyxel. Jeśli szukasz konfiguracji Voice VLAN w Nebula lub VLAN opartego na Vendor ID, prosimy o zapoznanie się z powiązanymi artykułami: Zyxel Nebula Switch - Voice VLAN vs Vendor ID-based VLAN: Różnice i konfiguracja
Oczekiwane zachowanie telefonu IP
Zachowanie telefonu IP zależy od tego, czy tagowanie VLAN jest włączone w telefonie oraz czy skonfigurowane ID VLAN odpowiada Voice VLAN na przełączniku.
| Ustawienie telefonu IP | Zachowanie przełącznika | Wymagane ustawienie portu przełącznika |
|---|---|---|
| Telefon IP ma włączone VLAN i używa tego samego ID VLAN co Voice VLAN | Przełącznik zachowuje tag Voice VLAN i stosuje skonfigurowane ustawienie priorytetu do ruchu telefonu IP. Telefon IP rozpoznaje tylko ruch z tagiem. | Port telefonu musi być oznaczony tagiem w Voice VLAN. Włącz Tx Tagging dla tego portu w Voice VLAN. |
| Telefon IP ma włączone VLAN, ale używa innego ID VLAN niż Voice VLAN przełącznika | Przełącznik nie zmodyfikuje ruchu VoIP z telefonu IP. | Sprawdź, czy ID VLAN skonfigurowane w telefonie jest zgodne z ID Voice VLAN na przełączniku. |
| Telefon IP ma wyłączone VLAN i wysyła ruch bez tagu | Przełącznik przypisuje Voice VLAN i ustawienie priorytetu do ruchu VoIP telefonu IP. Telefon IP będzie wysyłał i odbierał ruch bez tagu. | Port telefonu musi być bez tagu w Voice VLAN. Wyłącz Tx Tagging dla tego portu w Voice VLAN. |
Jeśli telefon IP nie zachowuje się zgodnie z oczekiwaniami, zweryfikuj konfigurację VLAN w telefonie, ID Voice VLAN na przełączniku oraz ustawienie Tx Tagging na porcie telefonu.
Konfiguracja (Tworzenie interfejsów VLAN)

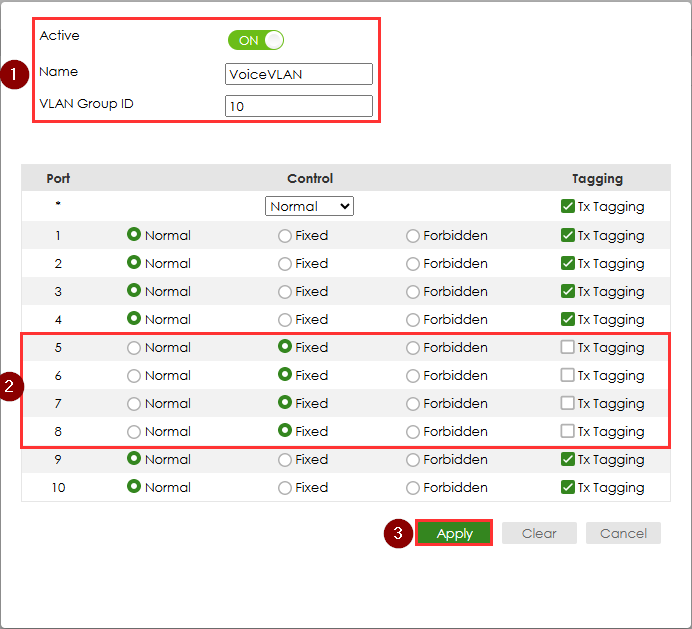

Utwórz VLAN dla transmisji pakietów głosowych, wybierz porty podłączone do telefonu IP i odznacz Tx tagging, aby uniknąć konieczności konfigurowania VLAN na każdym telefonie.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Utwórz VLAN dla transmisji pakietów głosowych, wybierz porty podłączone do telefonu IP, odznacz Tx tagging, aby zaoszczędzić wysiłek konfiguracji VLAN na każdym telefonie.

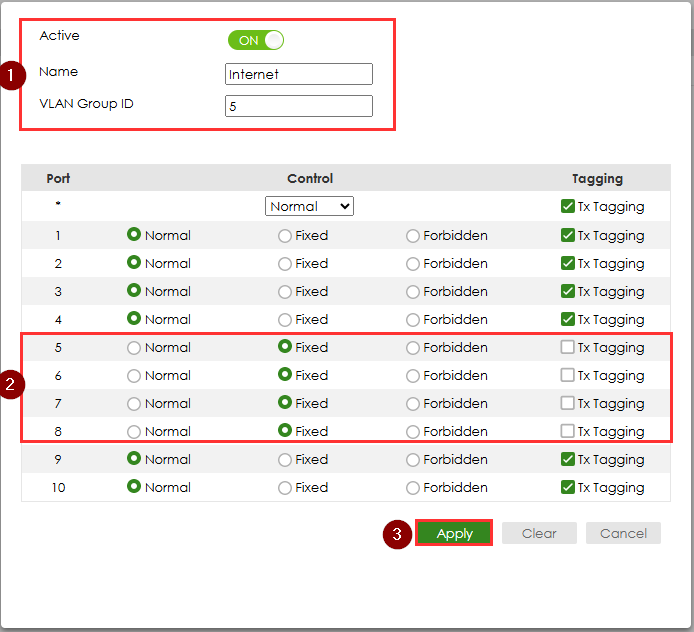

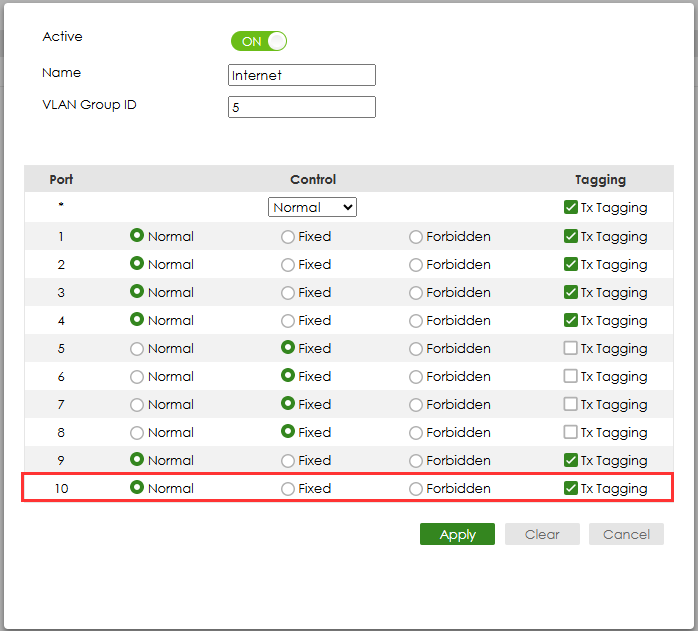

| Utwórz kolejny VLAN dla pakietów danych, wybierz porty członkowskie i odznacz Tx tagging. | Port 10, port uplink, powinien mieć włączony Tx tagging, aby przesyłać pakiety z tagami VLAN. |

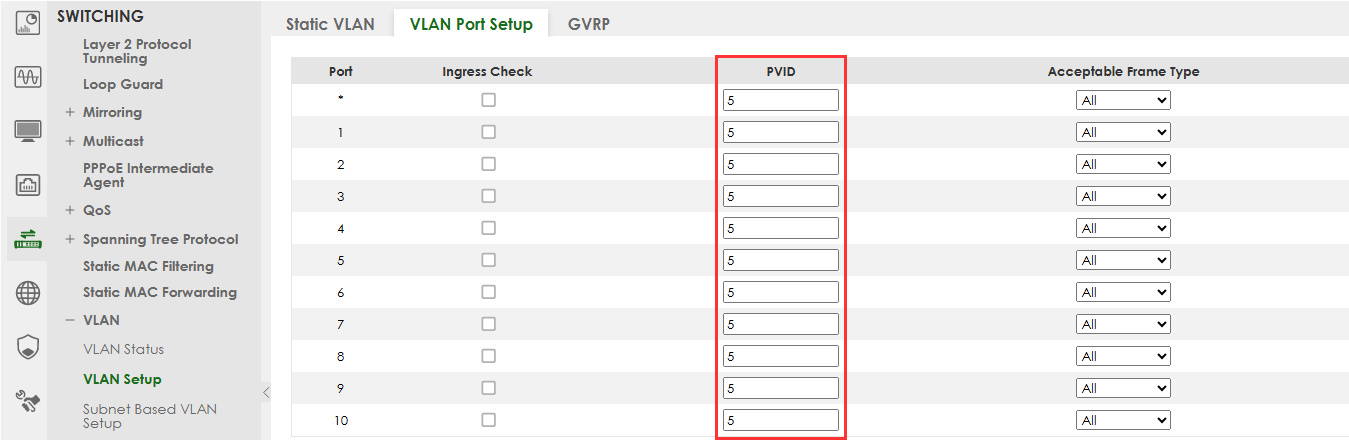

Skonfiguruj PVID, aby rozdzielić pakiety danych od pakietów głosowych. Numer PVID powinien być taki sam jak numer VLAN utworzony dla pakietów danych.
Uwaga! Możesz ustawić PVID 5 na * co spowoduje, że wszystkie porty będą miały ten sam PVID:
Po ustawieniu PVID dla pakietów danych, kolejnym krokiem jest skonfigurowanie funkcji „Voice VLAN”, aby przełącznik mógł rozpoznawać pakiety głosowe.
Konfiguracja Voice VLAN

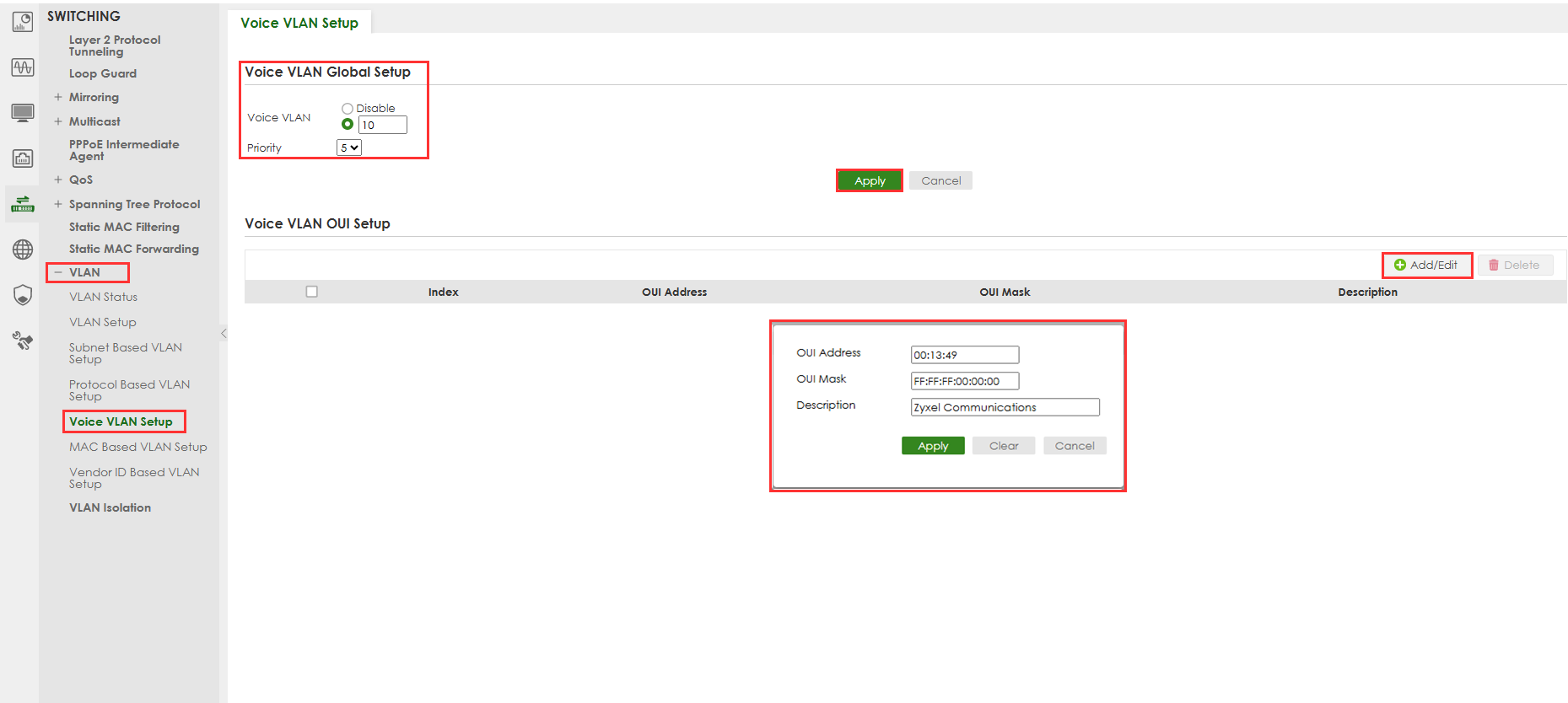

Skonfiguruj numer Voice VLAN i priorytet, aby nadać priorytet pakietom głosowym. Numer Voice VLAN powinien być taki sam jak numer VLAN utworzony wcześniej dla pakietów usług głosowych.
Określ adresy OUI. OUI to pierwsze 3 bajty adresu MAC, które reprezentują producenta. Poprzez określenie adresu MAC telefonu IP, przełącznik może odpowiednio identyfikować ruch głosowy. Przełącznik Zyxel obsługuje do 6 vendor OUI.
Ten przewodnik pokazuje łatwość konfiguracji Voice VLAN na samodzielnych przełącznikach. Ogólnie rzecz biorąc, rozdzielenie VLAN-ów i określenie reguł dla danych i głosu osiąga cel priorytetyzacji ruchu głosowego bez dodatkowej konfiguracji na telefonach IP.
