Ważna uwaga: |
Ten przewodnik krok po kroku (w tym wideo) pokazuje, jak skonfigurować identyfikator VLAN na urządzeniu USG [Dotyczy również serii USG FLEX, ATP, VPN]. Film jest częścią serii poświęconej konfigurowaniu sieci VLAN na różnych jednostkach Zyxel. Poradnik wyjaśni krok po kroku jak skonfigurować urządzenie USG w celu komunikacji poprzez podsieć VLAN.
Kroki przejścia

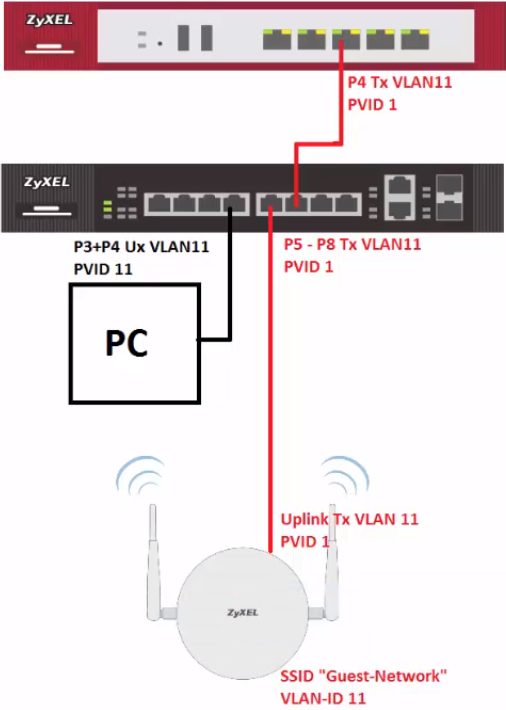

Tutaj możesz zobaczyć graficzną topologię. Ten artykuł skupi się na konfiguracji USG i skonfigurowaniu oznakowanego interfejsu VLAN na porcie 4:
2. Skonfiguruj swoją sieć VLAN
3. Skonfiguruj DHCP dla swojej sieci VLAN
1. Dodaj nową sieć VLAN
Zaloguj się do urządzenia, wprowadzając adres IP (domyślnie „admin”, „1234” ).
Nawigować do:

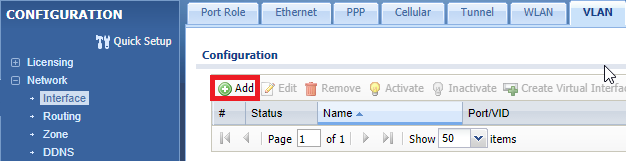

Konfiguracja > Sieć > Interfejs > VLAN
Kliknij zakładkę „VLAN” i kliknij „Dodaj”
2. Skonfiguruj swoją sieć VLAN

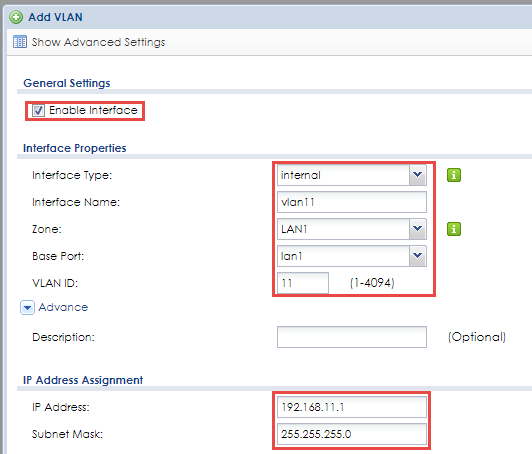

Ponieważ ten interfejs VLAN będzie znajdować się w Twojej strefie LAN, wybierz „Wewnętrzny” jako „Typ interfejsu”, wybierz pasującą „Nazwę interfejsu”, na przykład „VLAN11”, wybierz żądaną strefę LAN i bazę Port i wpisz „VLAN ID” 11, aby pasowała do Twojej „Nazwy interfejsu”
Wybierz żądany „adres IP”, który nie jest w konflikcie z już istniejącymi podsieciami
3. Skonfiguruj DHCP dla swojej sieci VLAN

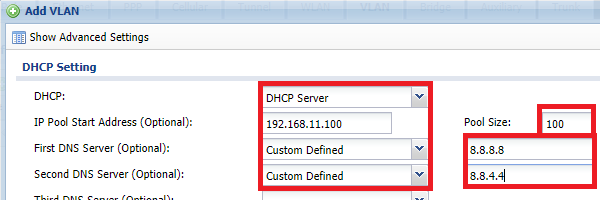

W razie potrzeby możesz skonfigurować serwer DHCP
Po kliknięciu „OK” sieć VLAN jest skonfigurowana. Pakiety ze znacznikiem VLAN 11 powinny być teraz przekazywane z podłączonego przełącznika.
Uwaga: Konfiguracja oznaczonych sieci VLAN jest możliwa tylko na portach USG!
