Scenariusz:

Posiadam dwa urządzenia z serii GS2210 o modelach switches i skonfigurowałem grupę agregacji łączy w urządzeniu switch 1 (port 1 i port 2 jako grupa trunkowa T1) oraz switch 2 (port 1 i port 2 jako grupa trunkowa T2). Teraz chcę umieścić tę grupę trunkową w sieci VLAN10. Jak należy skonfigurować ustawienia sieci VLAN na każdym urządzeniu switch?

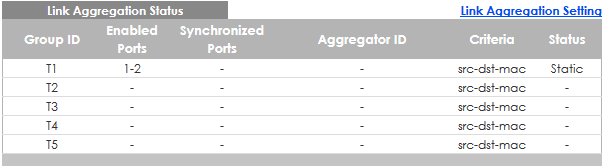

Switch 1:

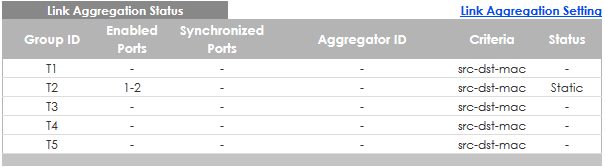

Switch 2:

Przewodnik krok po kroku:

W serii GS2210 na stronie ustawień VLAN nie będzie widoczna żadna grupa trunków, nawet po utworzeniu agregacji łączy.

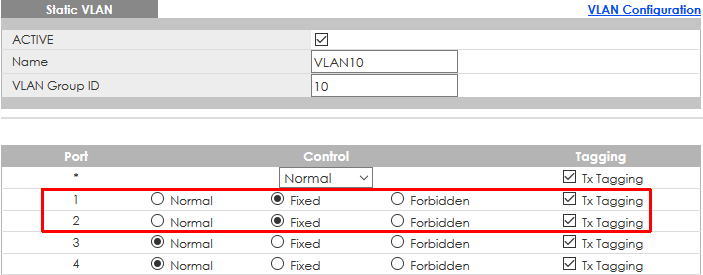

Należy umieścić każdy port należący do grupy trunkowej w sieci VLAN.

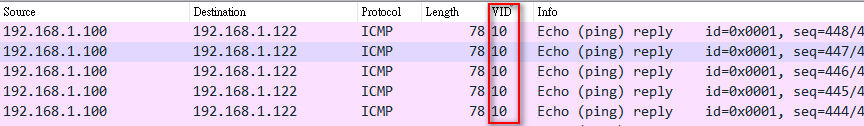

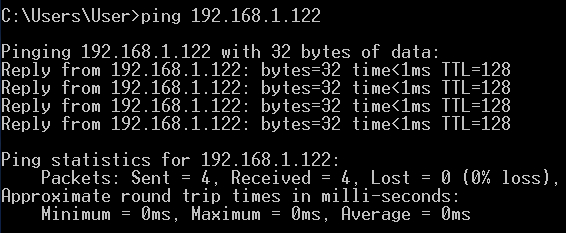

Sprawdź wynik:

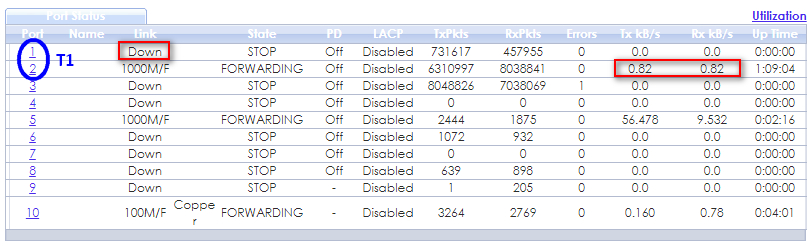

Biorąc pod uwagę fakt, że tylko port 1 jest wyłączony, urządzenia w sieci VLAN10 mogą nadal komunikować się ze sobą przez switches za pośrednictwem łącza portu 2 grupy trunkowej.
