OPIS SCENARIUSZA:

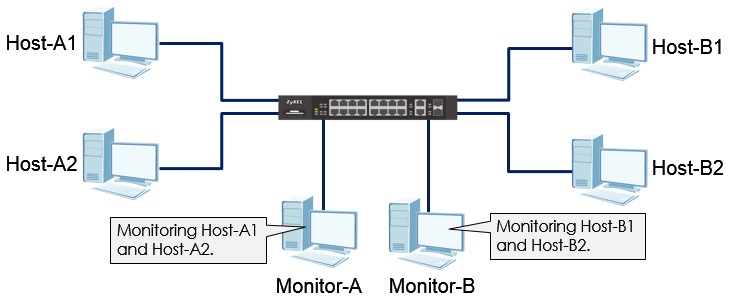

Aby rozwiązać określone problemy w sieci, konieczne jest monitorowanie dwóch oddzielnych przepływów ruchu na jednym switchu.

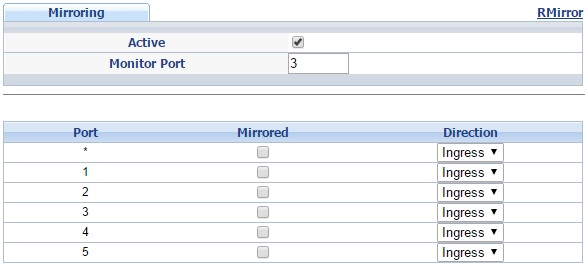

Użycie prostego Port Mirroringu nie pozwoli na monitorowanie dwóch oddzielnych przepływów, ponieważ switch zezwala tylko na jeden port typu „monitor” w danym momencie.

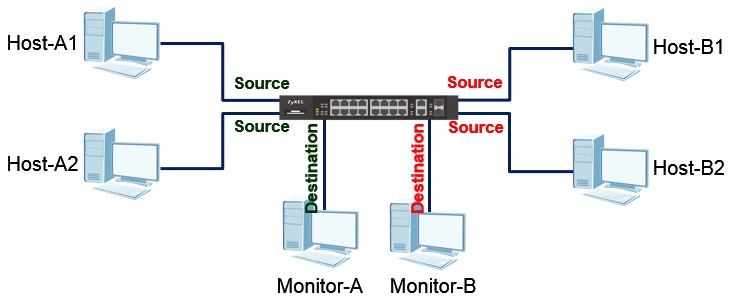

Rozwiązaniem jest użycie „RMirror”. RMirror umożliwia utworzenie jednego monitora Port dla każdego identyfikatora RMirror VLAN. Pomysł polega na enkapsulacji ruchu między Host-A1 i Host-A2, jak pokazano poniżej w jednym VLANie RMirror, podczas gdy kapsułkowanie ruchu między Host-B1 i Host-B2 odbywa się w innym VLANie RMirror .
* RMirror jest tylko wspierany przez switche L2 + lub L3 Zyxela
* Każda sieć RMirror VLAN będzie wymagać własnego portu mirror. Oznacza to, że przy dwóch sieciach RMirror VLAN, dwa dodatkowe porty będą musiały być zarezerwowane do tego celu.
USTAWIENIA / PROCEDURA KROK PO KROKU:

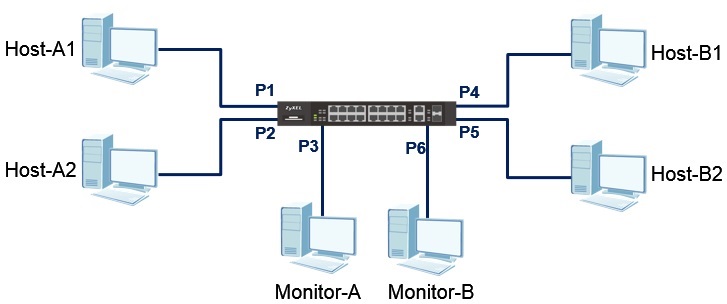

1. Wprowadź następującą topologię:
2. Uzyskaj dostęp do przełącznika za pośrednictwem Telnet lub konsoli CLI.
3. Utwórz RMirror VLAN (VLAN 100). Zauważ, że część 10 będzie portem mirrorującym.
Switch# conf
Switch(config)# rmirror vlan 100
Switch(config-rmirror)# source reflector-port
Switch(config-rmirror)# source reflector-port 10
Switch(config-rmirror)# source mirror-port 1-2
Switch(config-rmirror)# source mirror-port 1-2 dir in
Switch(config-rmirror)# connected-port 3
4. Utwórz kolejną RMirror VLAN (VLAN 200). Zauważ, że część 20 będzie portem mirrorującym.
Switch# conf
Switch(config)# rmirror vlan 200
Switch(config-rmirror)# source reflector-port
Switch(config-rmirror)# source reflector-port 20
Switch(config-rmirror)# source mirror-port 4-5
Switch(config-rmirror)# source mirror-port 4-5 dir in
Switch(config-rmirror)# connected-port 6
WERYFIKACJA:
1. Host-A1 powinien stale pingować adres IP hosta A2.
2. Host-B1 powinien stale pingować adres IP hosta-B2.
3. Otwórz Wireshark na Monitor-A i Monitor-B.
4. Monitor-A i Monitor-B powinny móc obserwować wymianę ICMP między swoimi odpowiednimi hostami.
* Monitor-A i Monitor-B będą odbierać ruch lustrzany z zewnętrznym znacznikiem VLAN. Upewnij się, że PC słuchający ruchu ma kartę sieciową widzącą tagowany ruch VLAN.
