Zyxel VMG Series [Router bezprzewodowy] - Konfiguracja VLAN i grupy VLAN na routerze bezprzewodowym VMG

Ten kompleksowy przewodnik zawiera szczegółowe instrukcje dotyczące konfigurowania wirtualnych sieci lokalnych (VLAN) na urządzeniach VMG, co może być konieczne do ustanowienia połączenia internetowego lub rozwiązywania problemów. Ten przewodnik jest przydatny, jeśli posiadasz dowolny model urządzenia VMG: VMG1312, VMG3625, VMG3925, VMG3927 lub VMG8825. Konfiguracja sieci VLAN może często rozwiązać problem, gdy połączenie internetowe nie działa prawidłowo. Sieci VLAN umożliwiają segmentację ruchu sieciowego, zwiększając wydajność i bezpieczeństwo sieci. Wykonując czynności opisane w tym przewodniku, można skonfigurować grupy VLAN na urządzeniu VMG, zapewniając prawidłową konfigurację połączenia internetowego oraz stabilne i bezpieczne środowisko sieciowe. Niezależnie od tego, czy konfigurujesz nowe połączenie internetowe, czy rozwiązujesz istniejący problem z łącznością, niniejszy przewodnik przeprowadzi Cię przez niezbędne kroki konfiguracji sieci VLAN na urządzeniu VMG.

Podłącz się bezpośrednio do urządzenia na porcie LAN i upewnij się, że masz adres IP w zakresie od 192.168.1.2 do 192.168.1.254 i wprowadź następujący adres w przeglądarce internetowej (Google Chrome/Safari):

Możesz zalogować się do routera przez http://192.168.1.1 Standardowa nazwa użytkownika admin i hasło 1234

Konfiguracja sieci VLAN

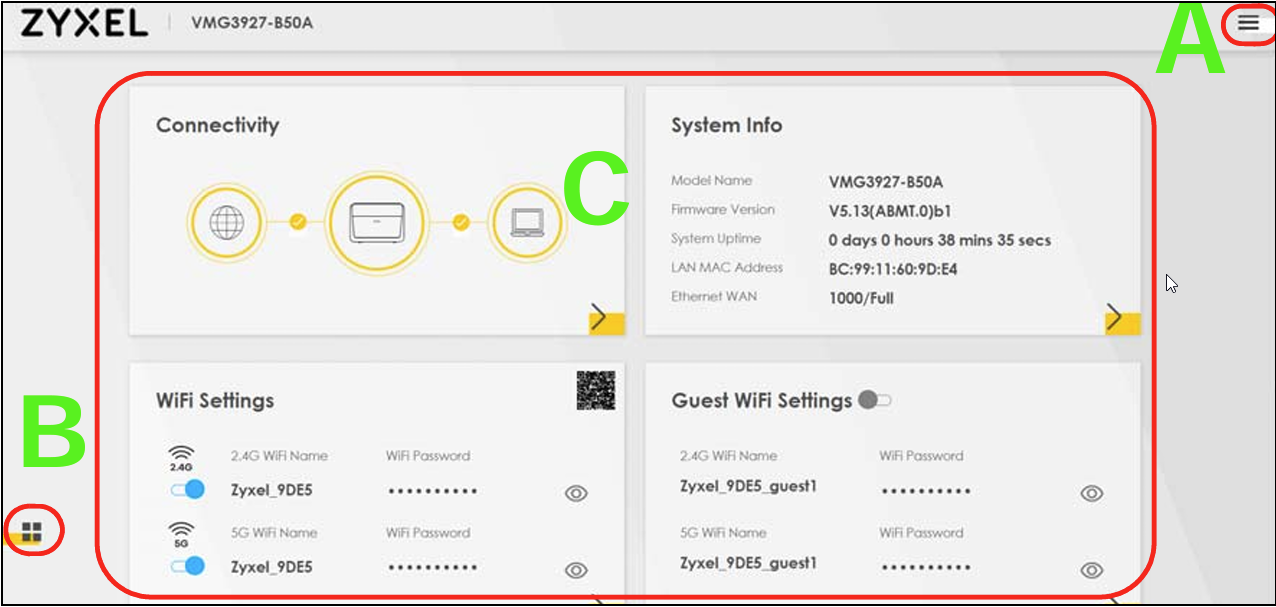

Przejdź do "Menu" znajdującego się w prawym górnym rogu ekranu [A], pokazanego na poniższym obrazku:

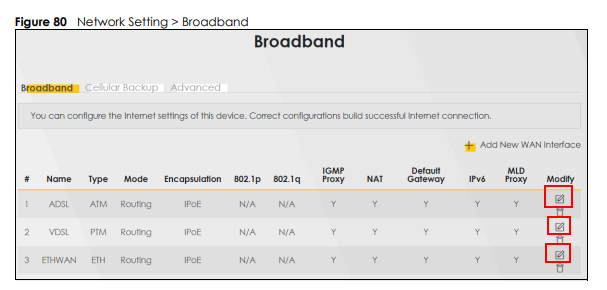

Następnie skonfiguruj 802.1p jako "0", a 802.1q to identyfikator VLAN (na przykład 7), który otrzymałeś od swojego dostawcy usług internetowych. Jeśli nie masz pewności, co należy skonfigurować, skontaktuj się z dostawcą usług internetowych (ISP). Następnie skonfiguruj 802.1p jako "0", a 802.1q jako identyfikator VLAN (na przykład 7), który otrzymałeś od dostawcy usług internetowych w celu skonfigurowania.

Konfiguracja grupy VLAN

Oto przykład VMG8924-B10D, FW V5.13(ABGQ.3)C0

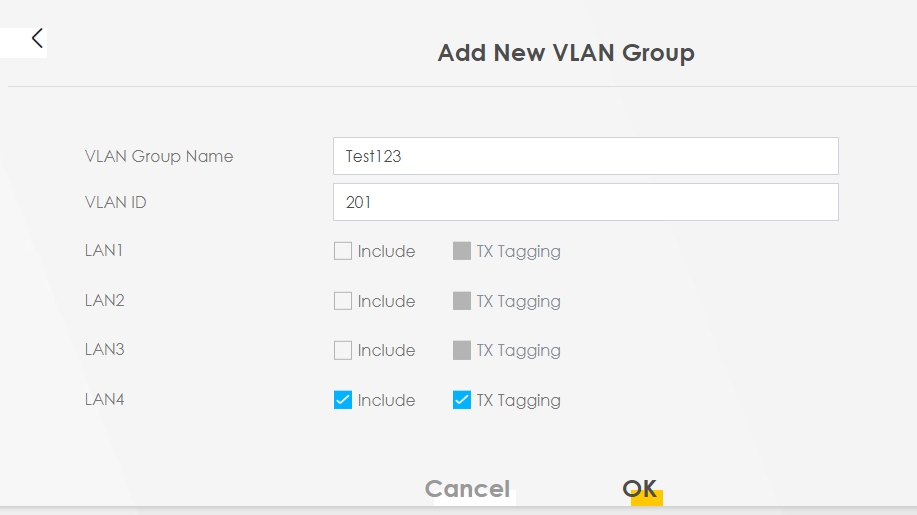

Krok 1: Utwórz grupę VLAN

• Utwórz nazwę grupy
• Wprowadź wymagany identyfikator VLAN
• Kliknij sieć LAN, której chcesz użyć; tagowanie TX oznacza, że gdy ruch pobierania idzie w kierunku od CPE do klienta LAN, będzie miał tag VLAN. Jeśli urządzenie jest świadome sieci VLAN i musi mieć oznaczenie VLAN, należy kliknąć opcję oznaczania.
• Kliknij OK, aby zakończyć ten krok.

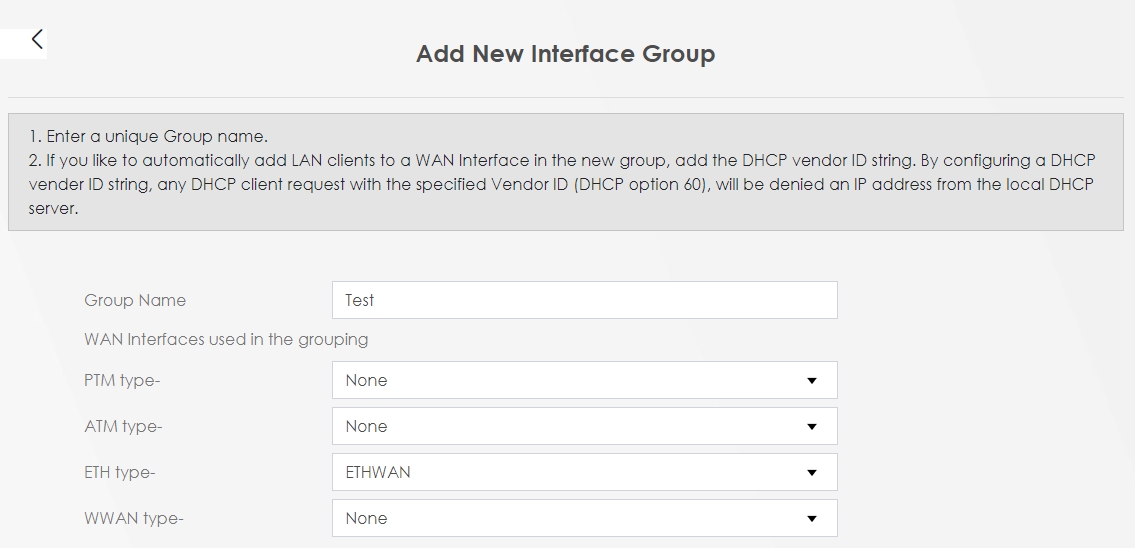

Utwórz grupę interfejsów

• Wprowadzanie nazwy grupy
• Wskazuje interfejs WAN, który będzie używany przez tę grupę.

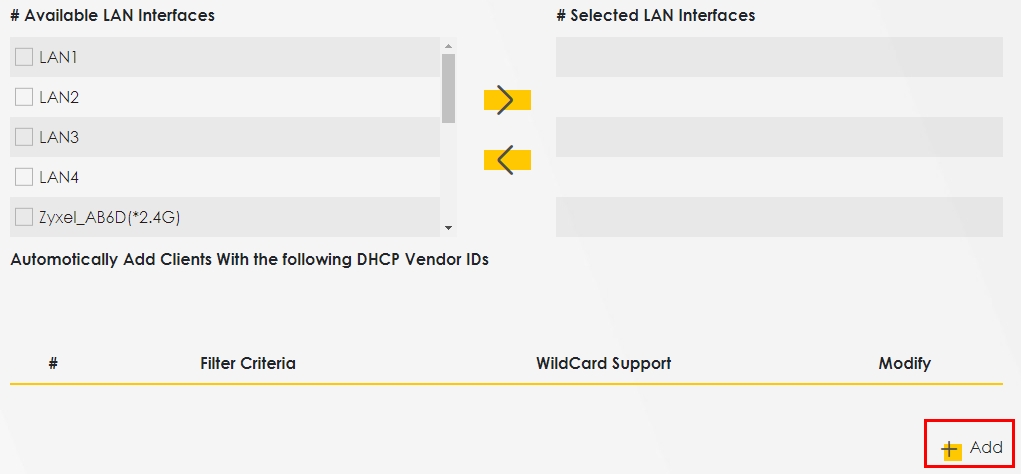

• W przypadku klienta LAN kliknij teraz LAN4 i przewiń w dół, aby wybrać "+Add".

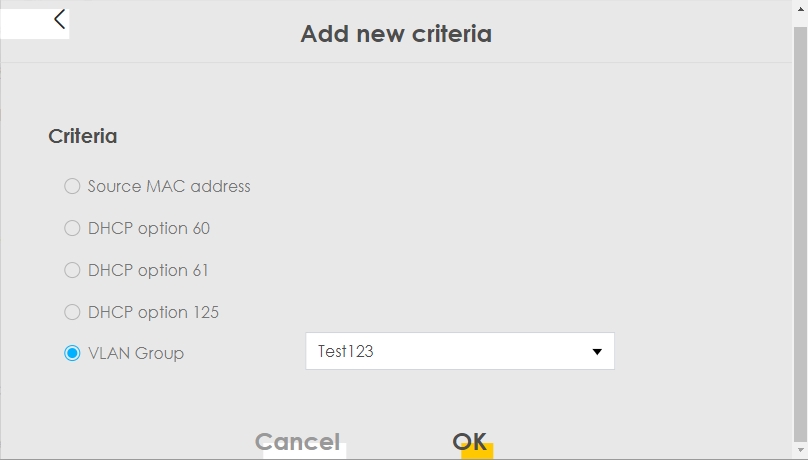

• W tej grupie należy wybrać warunek grupy VLAN, a nie numer portu LAN. W tym miejscu ustawiamy kryteria grupy, a nie wybieramy port LAN 4.

• Skonfiguruj wynik

Modyfikacja zakresu DHCP

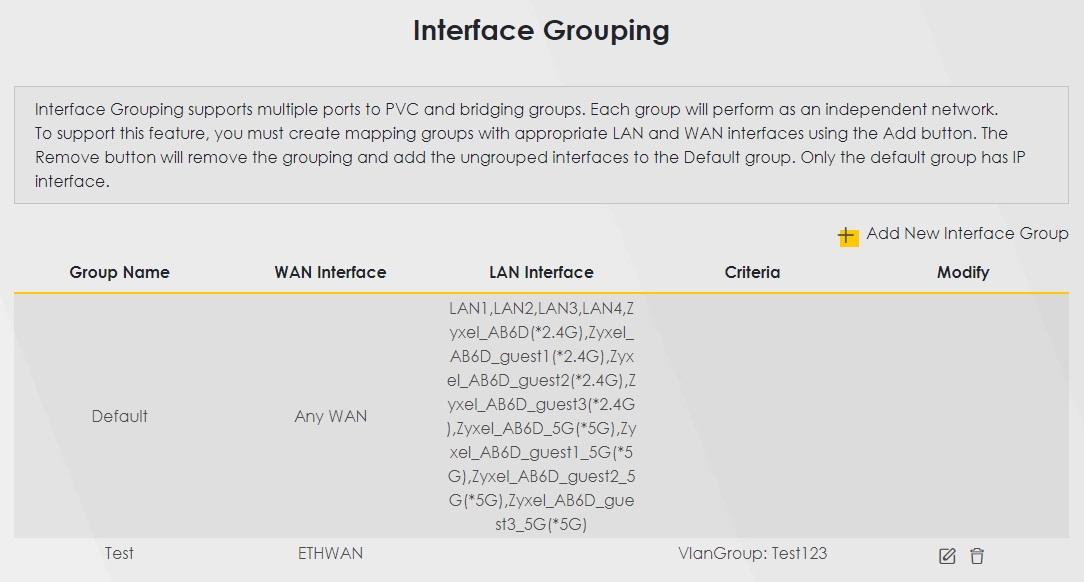

Go to GUI > Network Setting > Home Networking, Add New Interface Group

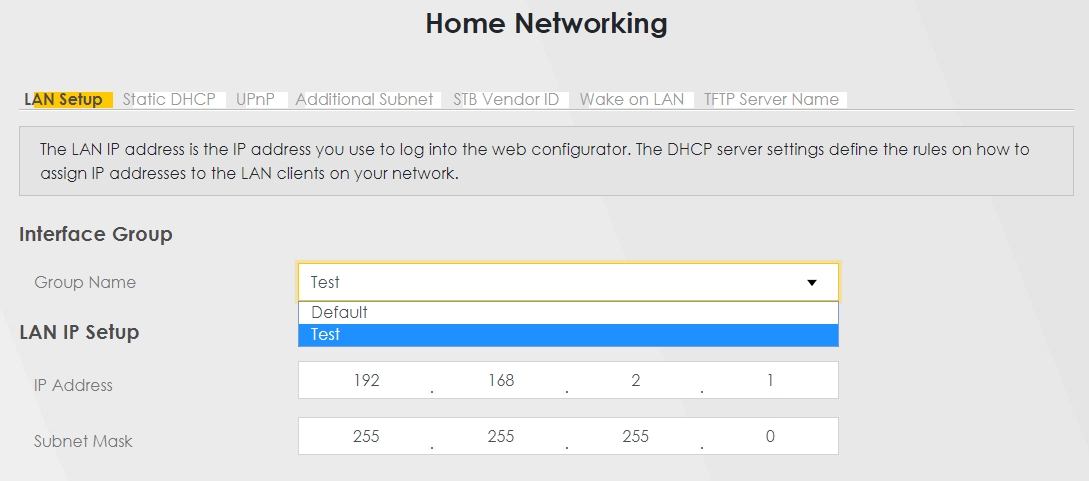

• Teraz możesz zobaczyć, że została utworzona nowa grupa i możesz zmodyfikować hosta LAN i zakres puli DHCP zgodnie z własnymi potrzebami.
