W tym artykule przyjrzymy się routingowi między sieciami VLAN na naszych przełącznikach XS3800, XGS4700 i innych przełącznikach L3

Jeśli chodzi o nasz scenariusz, chcemy zmniejszyć ruch do Security Gateway i użyć XS3800 jako routera dla ruchu między-VLAN.


Najpierw musimy dodać VLAN do Security Gateway.

dyn_repppp_0


Teraz dodajemy te same sieci VLAN na przełączniku.

dyn_repppp_1

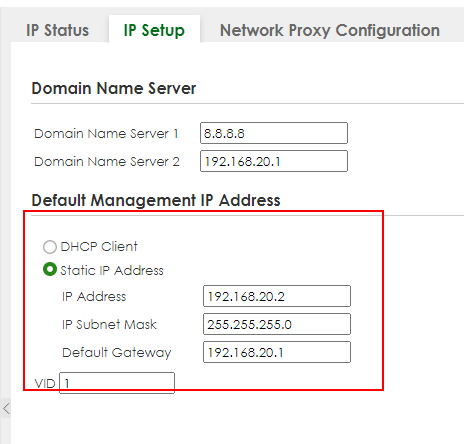

Następnie musimy nadać przełącznikowi adres IP w każdej z tych sieci VLAN

dyn_repppp_2

Następnie przejdź do Management IP Address i dodaj sieci VLAN do rekordów Management IP Address Records.

Następnie musimy zmienić domyślny router / domyślną bramę dla klientów sieciowych

dyn_repppp_3


Klienci sieciowi używają teraz przełącznika jako bramy/routera.
