Acest articol explică cum să alimentați mai multe dispozitive PoE (PD), care este diferența dintre modul 802..3af, legacy, pre-802.3at & 802.3at, precum și diferența dintre modul de clasificare și modul de consum în Power over ethernet pe switch-ul dvs. (GS1920/GS1900/XGS1930/XS1930 etc.).

1) Care este diferența dintre modurile de alimentare PoE?

Navigați la: (1)

• Modul 802.3af: Un port este alimentat în modul IEEE 802.3af
• Legacy: Un port este alimentat utilizând curentul de pornire ridicat, care este utilizat de PD-urile tradiționale cu o putere necesară mai mare de 15 W la pornire.
• Pre-802.3at: Un port este alimentat inițial în modul IEEE 802.3af și este comutat în modul IEEE 802.3at de mare putere în termen de 75 msecs după pornire. Utilizați acest mod dacă PD nu efectuează clasificarea de nivel 2 sau dacă comutatorul efectuează clasificarea de nivel 1 cu două evenimente.
• 802.3at: Un port este alimentat în modul IEEE 802.3af. Dacă clasa PD detectată de comutator nu este clasa 4 (tip 2), portul va alimenta în continuare PD-ul, dar numai PD-urile de clasă 4 pot fi alimentate în modul IEEE 802.3at.

2) Clasificare vs. mod de consum

Atunci când conectați un anumit număr de dispozitive PoE (PD) la un switch PoE Zyxel, s-ar putea ca doar un anumit număr de PD să pornească. Acest lucru se întâmplă deoarece comutatorul PoE are o capacitate alocată fixă pentru a furniza energie PoE (vă rugăm să consultați fișa tehnică a dispozitivului pentru detalii privind capacitatea lor alocată de PoE). Astfel, dacă utilizarea totală a PD-urilor atinge capacitatea alocată a comutatorului, PD-ul cu prioritate mai mică nu va primi energie de la comutator. În condițiile acestei restricții, ar trebui totuși să măriți cantitatea de PD-uri de conectare cât mai mult posibil prin schimbarea modului PoE al comutatorului.

Pe comutatorul PoE, sunt disponibile două moduri PoE diferite:

Clasificare:
Puterea maximă (mW) a PD-ului va fi rezervată pentru fiecare PD în funcție de nivelul de prioritate al fiecărui port.

Consum:
Puterea va fi distribuită, astfel încât fiecare dispozitiv să primească putere. Puterea alocată de către comutator poate fi mai mică decât puterea maximă(mW) a PD-ului.

În configurația implicită din fabrică, modul PoE este setat pe Clasificare.

Atunci când se utilizează Clasificarea, comutatorul urmează standardul definit pentru a furniza PD-urilor puterea maximă. Aceasta are rolul de a garanta că PD-ul ar putea avea suficientă putere în orice moment. Puterea alocată va fi rezervată doar pentru utilizarea acestui PD, indiferent dacă acesta are nevoie sau nu de energie în acel moment.

Cu toate acestea, PD nu are întotdeauna nevoie de putere maximă în timpul funcționării. Prin urmare, utilizarea modului de consum ar permite comutatorului să aloce energia mai eficient. Cu modul de consum, comutatorul va permite fiecărui PD conectat să primească energie și va furniza energie numai în funcție de cererea PD-ului. Astfel, acesta ar putea alimenta mai multe PD-uri ca în cazul clasificării.

Vă rugăm să rețineți că, dacă comutatorul se confruntă cu o situație de putere PoE scăzută, indiferent de modurile pe care le utilizați, comutatorul se va baza pe prioritatea setării PoE pentru fiecare port pentru a asigura alimentarea PD-urilor.

Pași de parcurgere

Dacă utilizați un GS2210-8HP sau un comutator similar și folosiți doar câteva porturi pentru a furniza PoE, iar PD-urile conectate nu pornesc conform așteptărilor, încercați acești pași:

1. Conectați-vă la comutator utilizând adresa IP locală și acreditările acestuia.
2. Navigați la: (Navigate to:

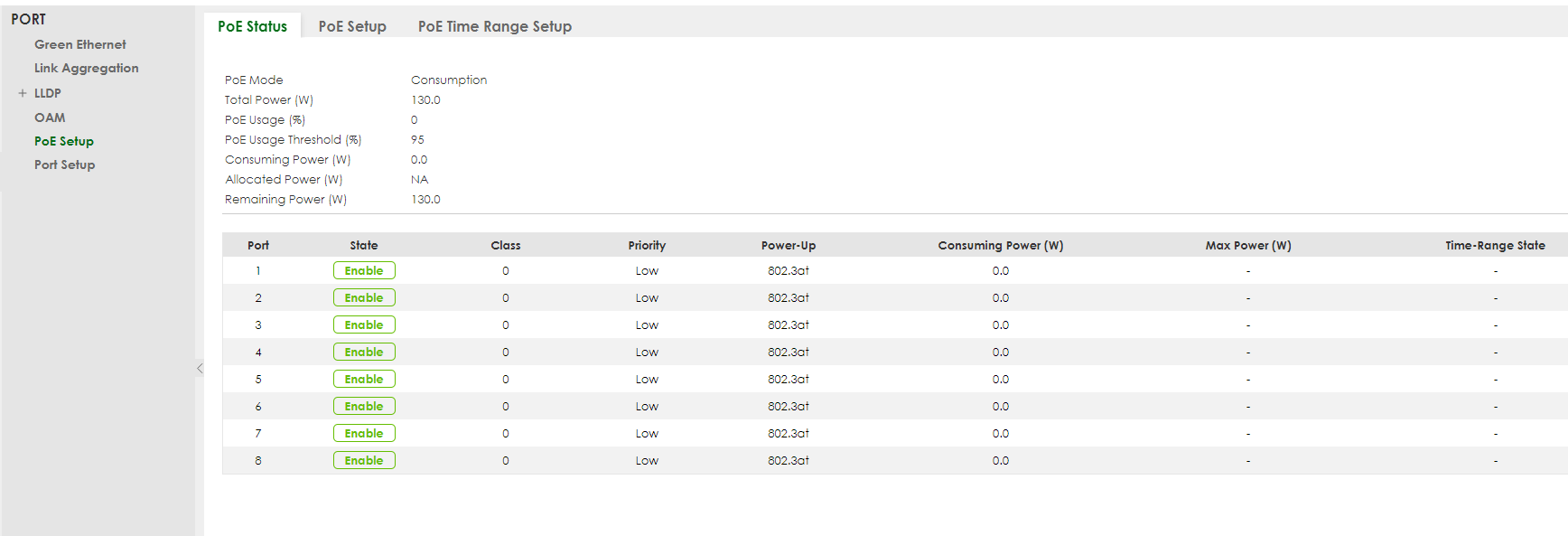

3. Modul PoE este setat în mod implicit pe Classification (Clasificare). Schimbați acest lucru în Consumption mode (Mod de consum) și aplicați/salvați această configurație.

Navigați la:

4. Reconectați aceste PD-uri la comutator.
