Comutator de rețea - Modificați adresa IP de gestionare a comutatorului [Prima conectare]

Acest exemplu arată administratorilor cum să utilizeze interfața web GUI sau prin intermediul ZON pentru a gestiona adresele IP ale comutatoarelor și pentru a evita ca administratorii să acceseze neintenționat dispozitivele greșite.

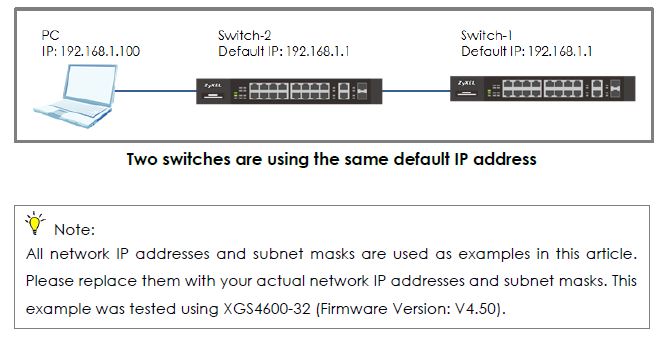

După cum se arată mai jos, există două switch-uri în mediu. Ambele adrese IP implicite ale celor două switch-uri sunt 192.168.1.1.1. Deoarece ambele au același IP, nu puteți fi sigur ce switch accesați atunci când încercați să ajungeți la adresa IP a acestuia.

1) Configurați IP-ul de gestionare prin ZON

Descărcați și deschideți ZON(consultați acest articol)

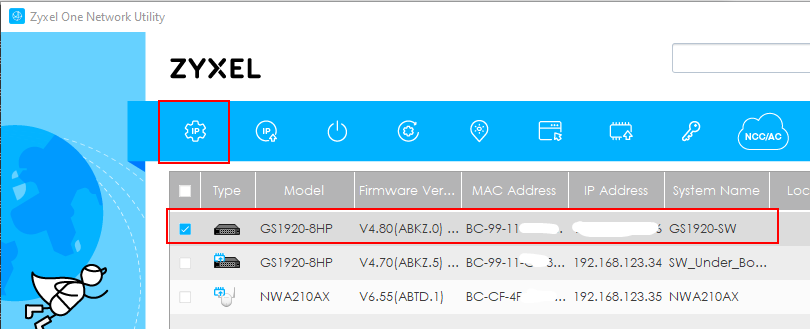

Apoi marcați comutatorul pentru care doriți să modificați adresa IP

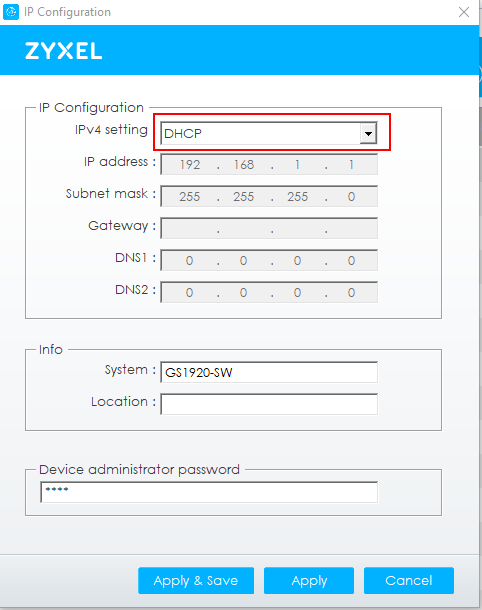

Setați adresa IP dorită a comutatorului (DHCP este de preferat în majoritatea cazurilor):

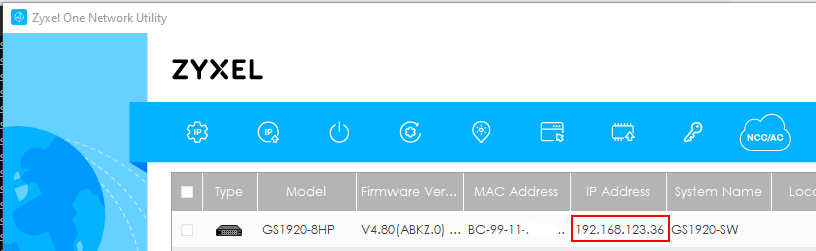

Căutați noua adresă IP în ZON:

Conectați-vă prin intermediul browserului web:

Acreditive: admin / 1234

1) Configurați IP-ul de management prin intermediul interfeței grafice web

1. Deconectați legătura dintre Switch-1 și Switch-2.

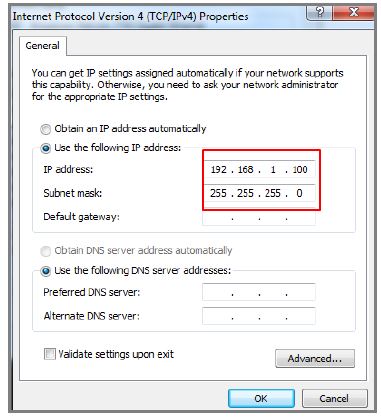

2. Setați adresa IP a PC-ului pe aceeași subrețea ca și Switch-2
În acest exemplu, adresa IP va fi 192.168.1.100.

3. Deschideți un browser (IE, Chrome, Safari, Firefox, etc....). 4. Accesați site-ul web http://192.168.1.1 (adresa IP de gestionare implicită). Introduceți pentru User Name (Nume de utilizator) "admin" (nume de utilizator) și pentru Password (parolă): "1234" (credențiale implicite) și conectați-vă la interfața grafică web.

4. 4. Navigați la:

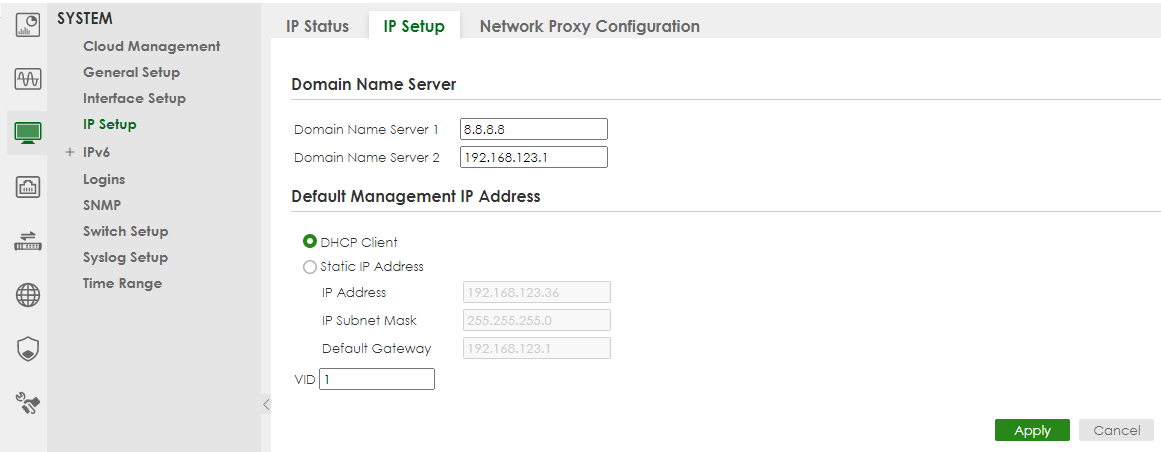

SYSTEM > IP Setup > IP Setup

Apoi, configurați adresa IP de gestionare implicită cu configurația IP pe care o doriți (în acest exemplu se preferă DHCP)

5. Salvați configurația dvs.

Conectați-vă din nou folosind noua adresă IP. După ce vă autentificați din nou, nu uitați să faceți clic pe pictograma Save (Salvare ) pentru a salva noua configurație.

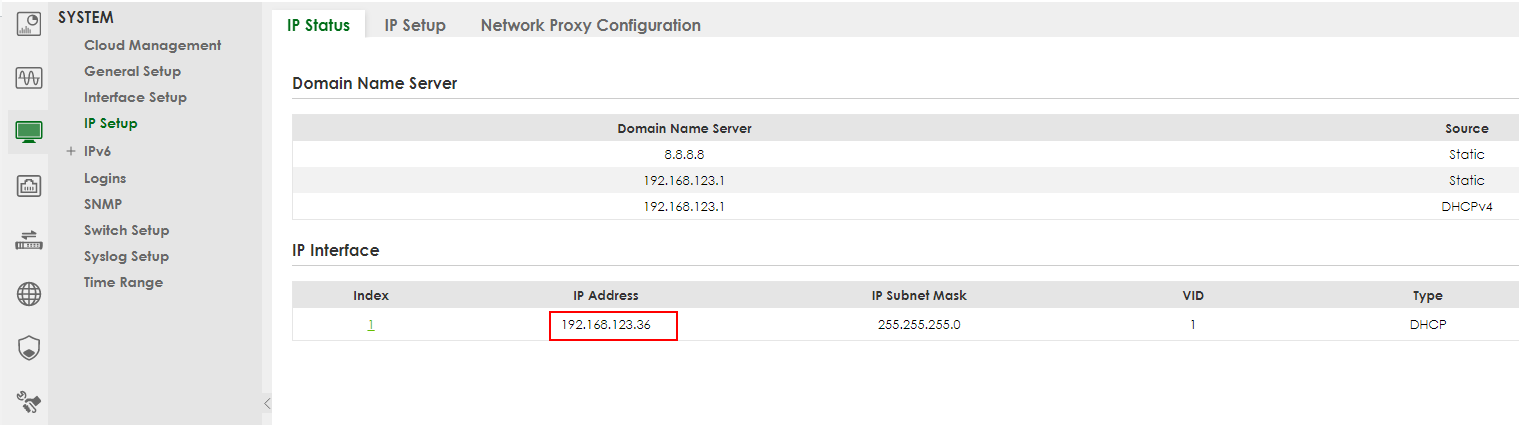

Testați rezultatul

Conectați-vă prin intermediul interfeței grafice web și accesați Menu > Basic Setting > IP Setup > IP Configuration. Verificați dacă adresa IP este deja configurată ca DHCP.

Atenție, vă rugăm să salvați configurația după modificare.

Dacă alimentarea este întreruptă sau pierdută înainte de salvarea configurației, dispozitivul va reveni la ultima configurație salvată... care poate fi cea implicită a dispozitivului.

Butonul Save (Salvare) pe Legacy GUI

Butonul "Save" se găsește în colțul din dreapta sus al interfeței grafice web.

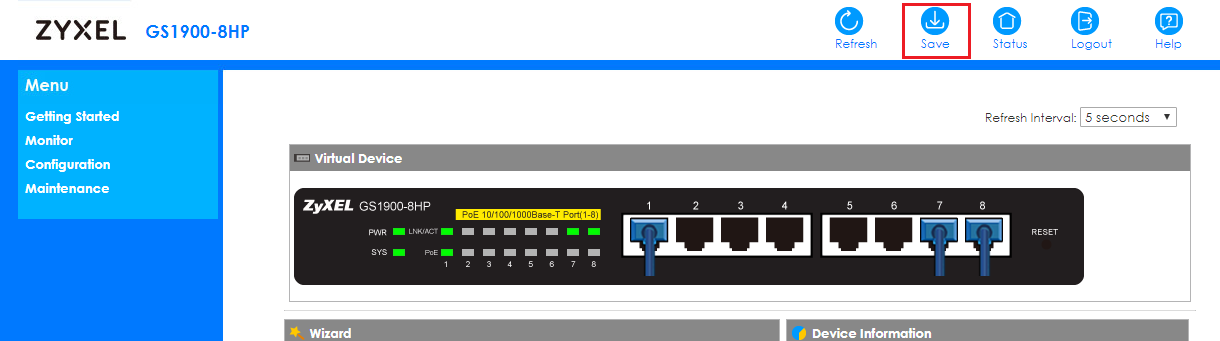

Exemplu pe un GS1900-8HP:

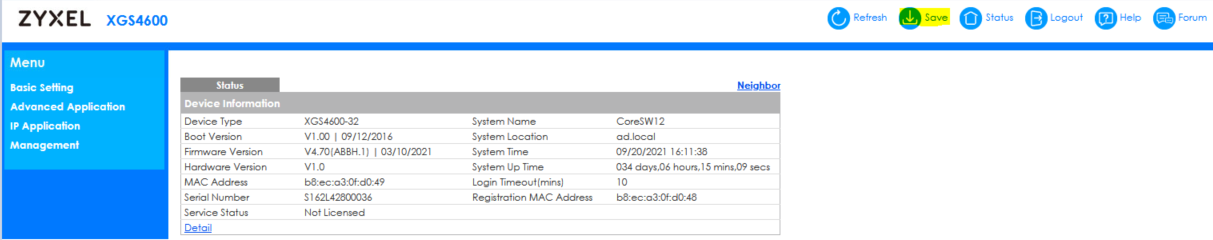

Exemplu pe un XGS4600-32

Video demonstrativ de configurare
