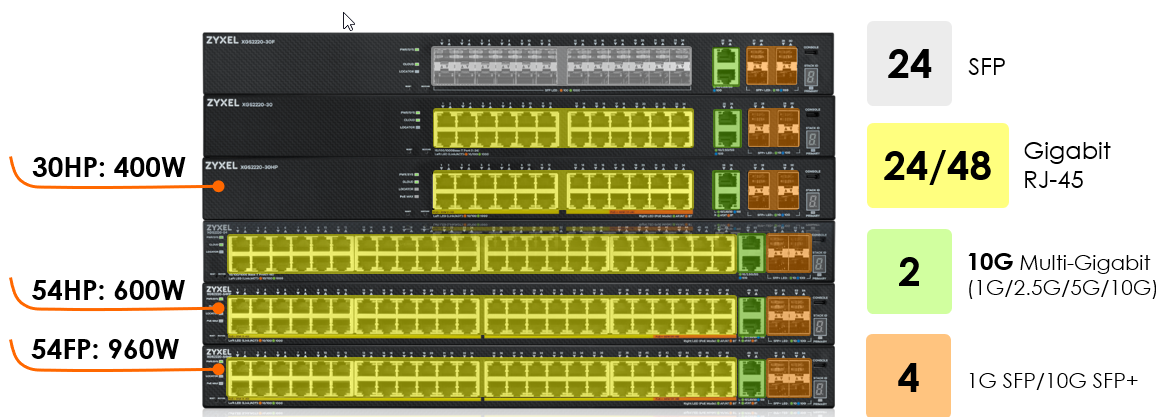

Comutatoarele PoE XGS2220 suportă atât opțiunile PoE+, cât și PoE++ (60W) pentru a răspunde unei varietăți de adopții de AP-uri WiFi 6/6E și camere PTZ cu consum mare de energie. Porturile PoE 10G Multi-Gig PoE 10G deschid, de asemenea, calea pentru viitoarea tehnologie WiFi 7. Pentru a maximiza utilizarea bugetului de energie al sistemului, XGS2220 este pregătit să funcționeze cu o gamă largă de Zyxel WiFi 6/6E AP pentru fiecare rețea.

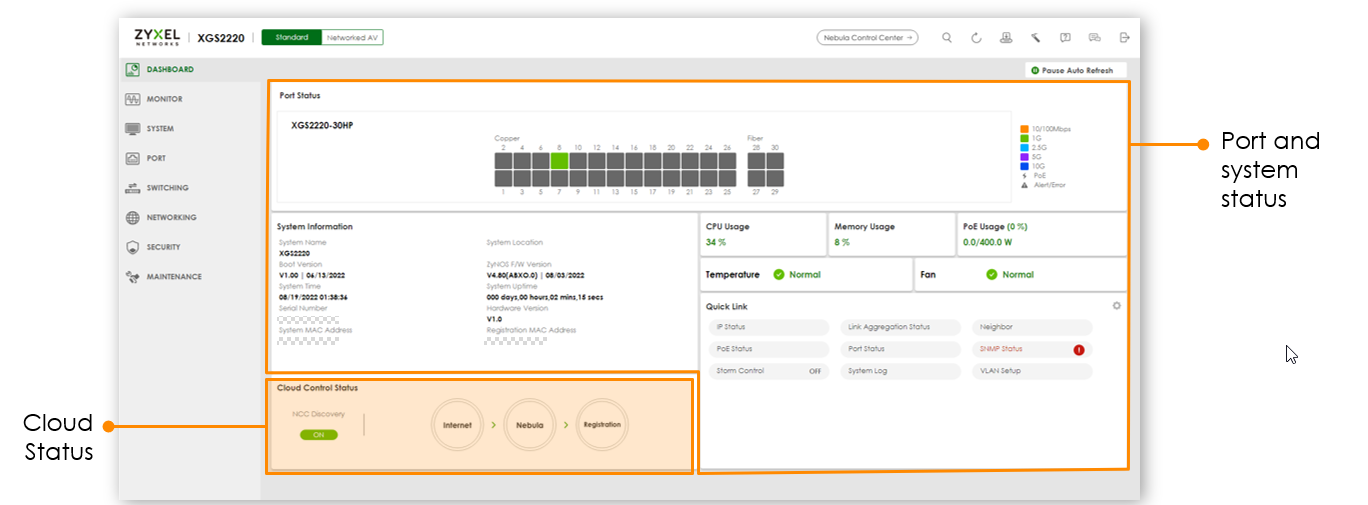

Vizualizați și gestionați seturi bogate de caracteristici prin intermediul unei interfețe web ușor de utilizat

Interfața web actualizată oferă starea comutatorului în timp real cu vizualizări grafice.

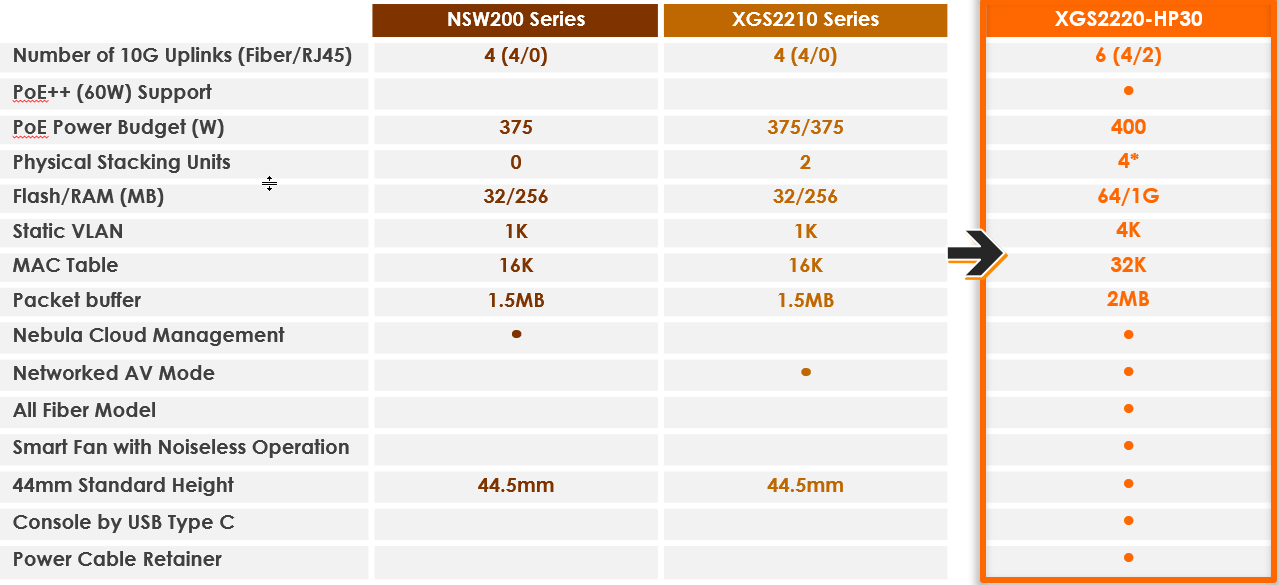

Migrarea puternică

Seria XGS2220 este succesorul seriei XGS2210 (și al seriei NSW200), care dispune de un buget de putere mai mare și de caracteristici de sistem avansate.

* În viitoarea versiune de firmware

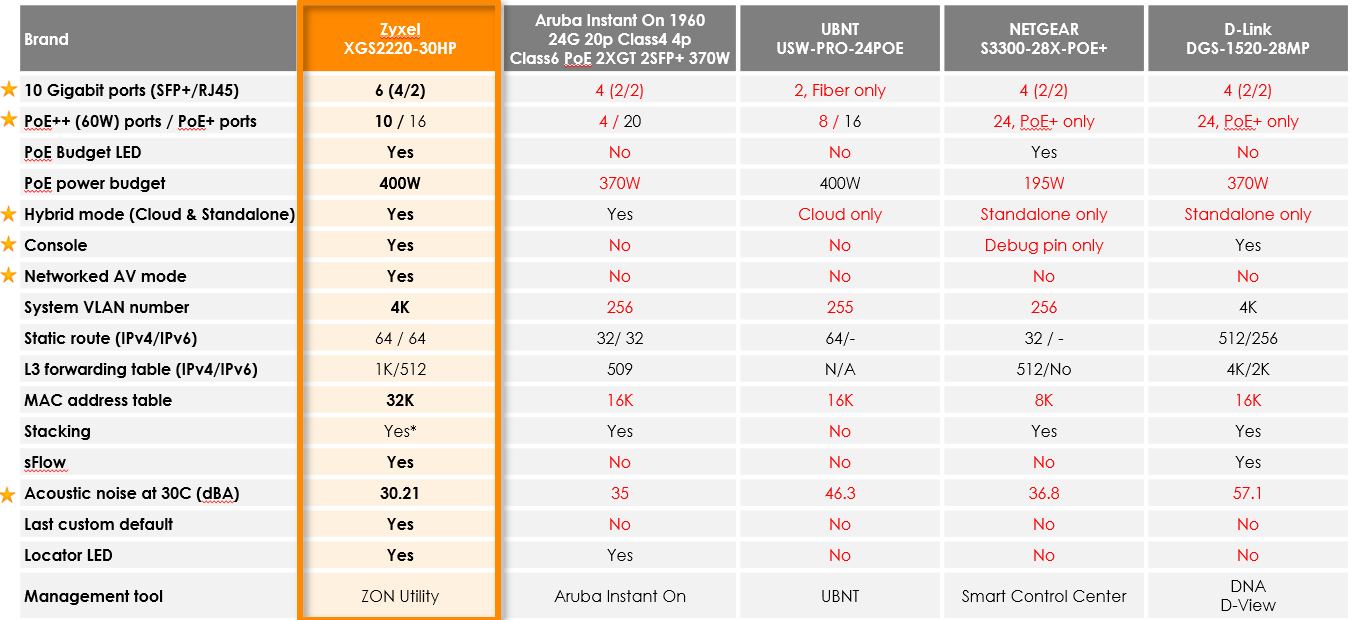

Matricea de comparație XGS2220-30HP pentru principalii concurenți

* În viitoarea versiune de firmware

Prima conectare/ asistentul

Pentru a vă conecta la interfața web a comutatorului, trebuie să cunoașteți adresa IP a dispozitivului.

Dacă utilizați un server DHCP.

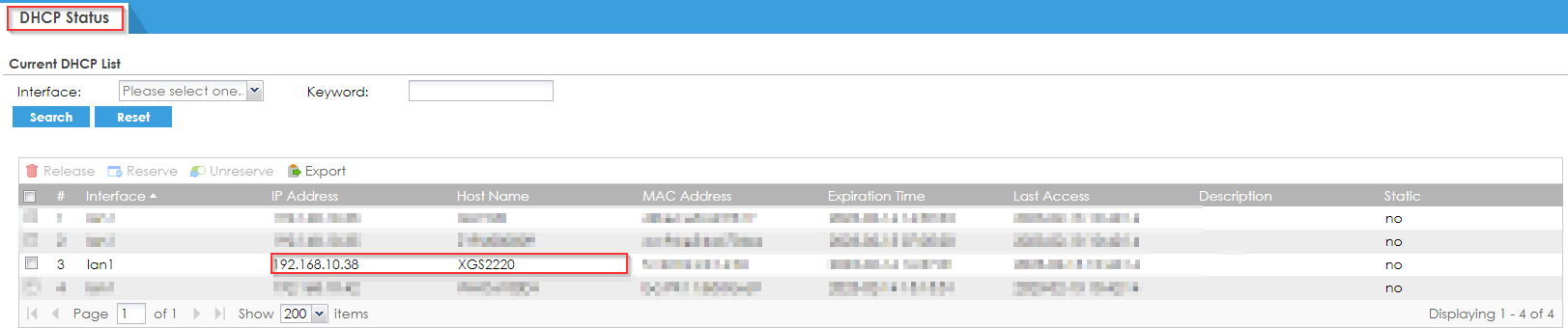

Comutatorul va obține automat o adresă IP. Puteți afla adresa IP fie cu ajutorul utilitarului nostru ZON, fie verificând cu serverul DHCP.


Dacă nu utilizați un server DHCP.

Conectați legătura dintre Switch-1 și PC (am recomandat să folosiți portul 1 al switch-ului).

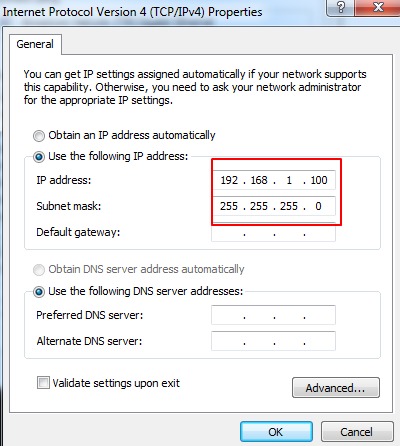

Setați adresa IP a PC-ului pe aceeași subrețea cu cea a comutatoarelor. De exemplu, setați adresa IP a PC-ului ca fiind 192.168.1.100.

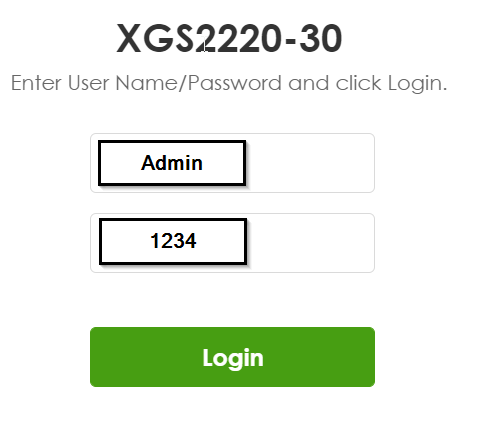

Deschideți un browser (IE, Chrome, Safari, Firefox, etc....). Accesați site-ul web http://192.168.1.1 (adresa IP de gestionare implicită). Introduceți "username: admin; password: 1234" și conectați-vă.

• Expertul

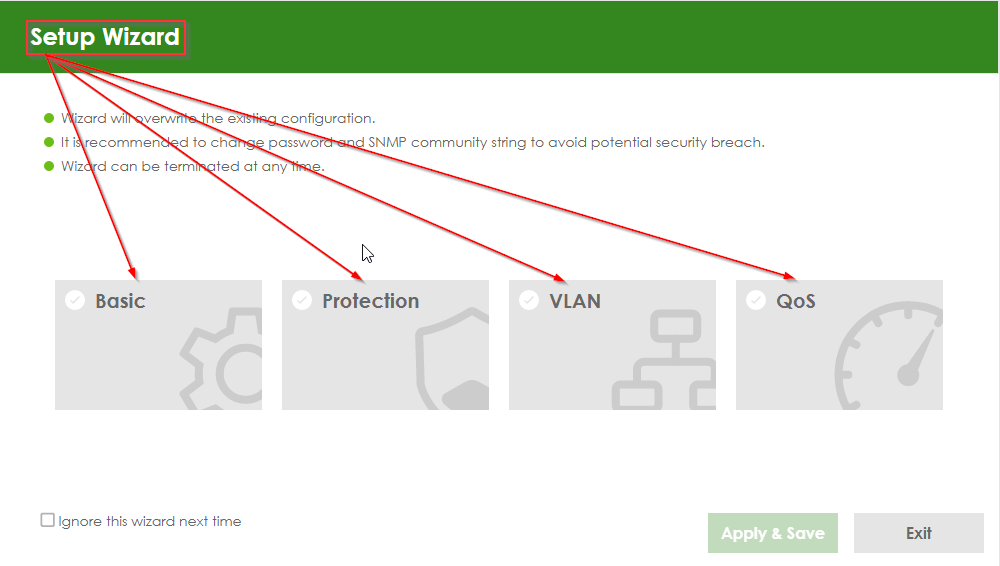

  Expertul de configurare conține următoarele părți:

1. Basic - pentru a configura adresa IP a comutatorului, serverul DNS, parola sistemului, comunitatea SNMP și agregarea legăturilor (trunking).
2. Protection (Protecție) - pentru a activa loop guard și broadcast storm control (controlul furtunilor de difuzare) pe Switch și porturile sale.
3. VLAN - pentru a crea un VLAN static, pentru a atribui porturi la VLAN și pentru a seta porturile să eticheteze sau să debifeze cadrele de ieșire.
4. QoS - pentru a determina nivelul de prioritate IEEE 802.1p al unei părți pentru QoS.

Configurație de bază

Configurați IP/DNS, configurați parola, comunitatea SNMP, agregarea legăturilor și vizualizați rezultatele finalizate.

Pentru a vă configura IP/DNS.

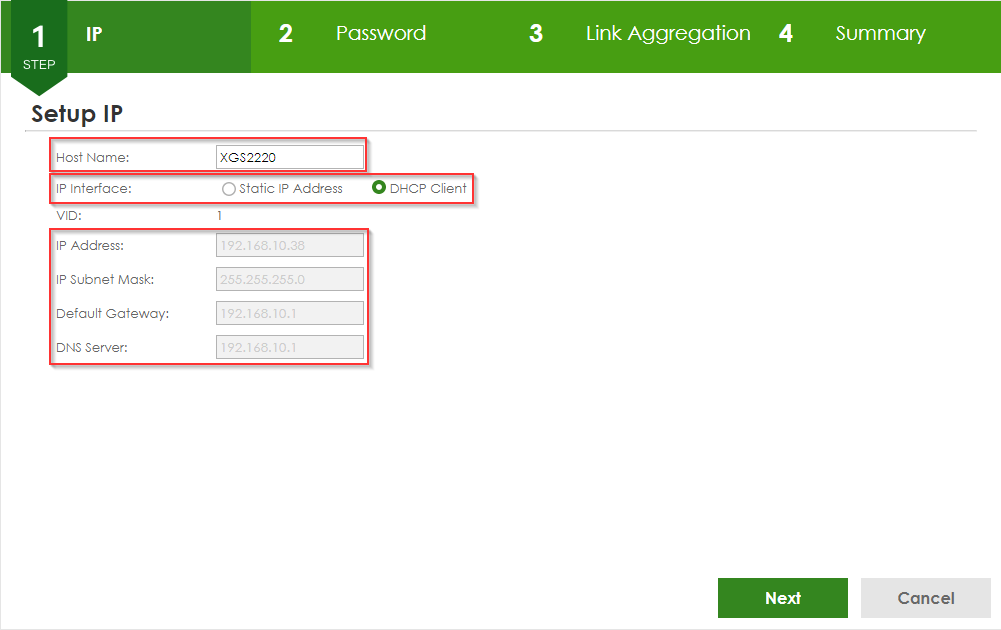

Faceți clic pe Wizard > Basic > Step 1 IP pentru a accesa acest ecran.
Vă recomandăm fie să rezervați o adresă IP pe serverul DHCP, fie să specificați manual adresa IP. În caz contrar, adresa IP a gateway-ului dvs. se poate schimba.

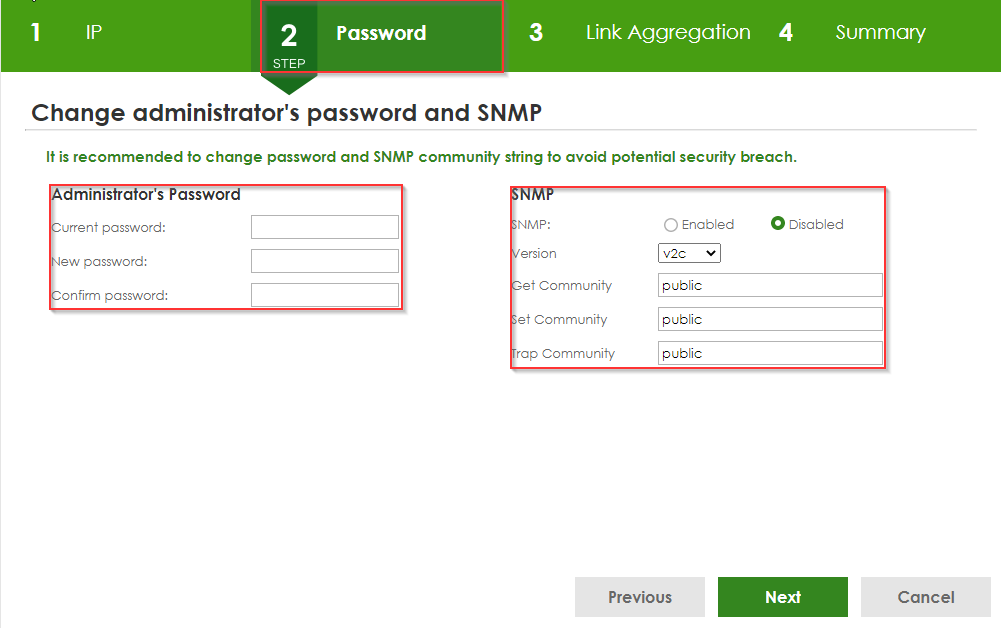

După ce faceți clic pe Next (Următorul), apare ecranul Password (Parolă)

Password (Parolă ) - pentru a asigura securitatea, vă recomandăm să setați o parolă puternică (Notă: Șirul de introducere a oricărui câmp din acest ecran nu trebuie să conțină [ ? ], [ | J. ('].["]. sau (,). De asemenea, în câmpurile de Parolă, [ spațiu ] nu este permis).

SNMP - Selectați Enabled (Activat) pentru a permite comutatorului să acționeze ca agent SNMP. Ceea ce permite unei stații de management să gestioneze și să monitorizeze Comutatorul prin intermediul rețelei. Selectați Disabled (Dezactivat) pentru a dezactiva această funcție. Versiunea SNMP de pe Comutator trebuie să corespundă cu versiunea de pe managerul SNMP (Notă: SNMP versiunea 2c este compatibil cu SNMP versiunea 1.).

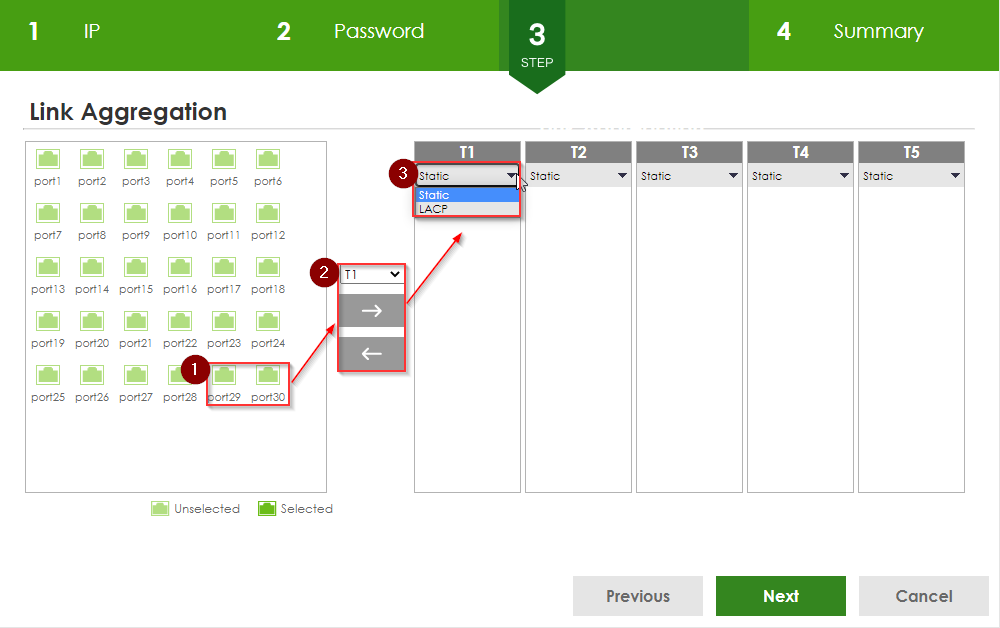

După ce faceți clic pe Next (Următorul), apare ecranul Link Aggregation (Agregare legătură )
Dacă este nevoie să unificați mai multe switch-uri cu agregare, efectuați următoarele setări. În caz contrar, faceți clic pe "Next" (Următorul).

1. Specificați porturile pe care doriți să le utilizați pentru Link Aggregation.

2. Selectați un grup de plasare T1-T5.

3. Selectați LACP dacă porturile sunt configurate să se alăture unui grup trunchi prin LACP

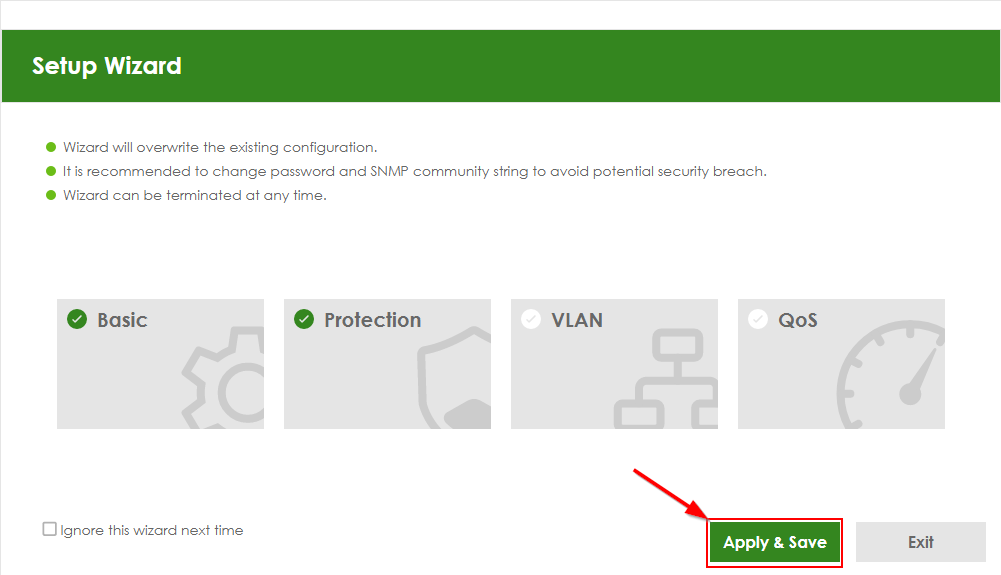

Nu uitați să faceți clic pe "Apply and Save" (Aplicați și salvați) pentru ca modificările să fie salvate și aplicate

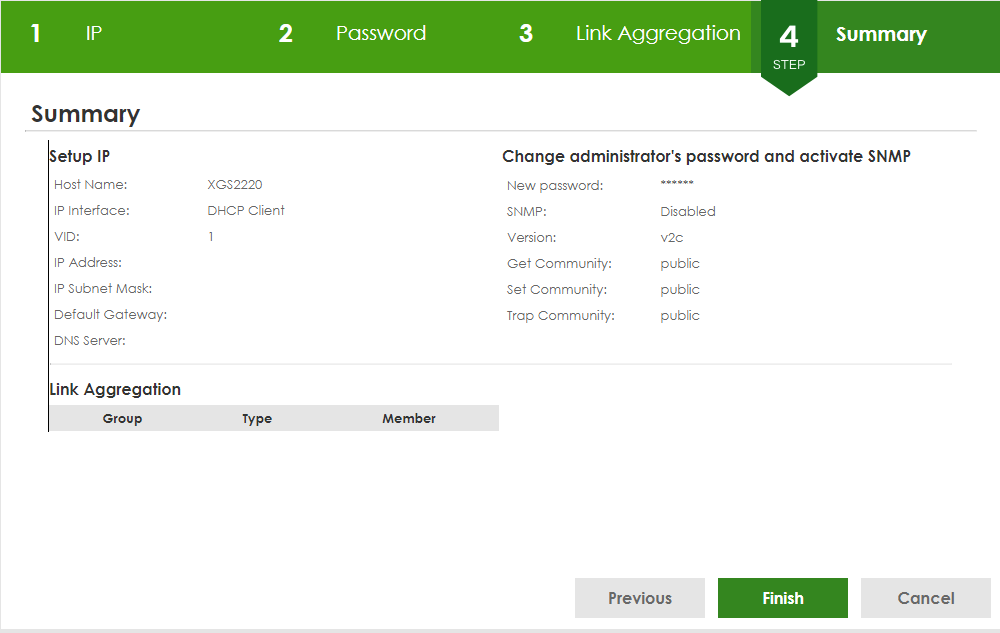

Configurația de bază pentru XGS2220 este completă, faceți clic pe "Finish" (Terminare)

Protecție

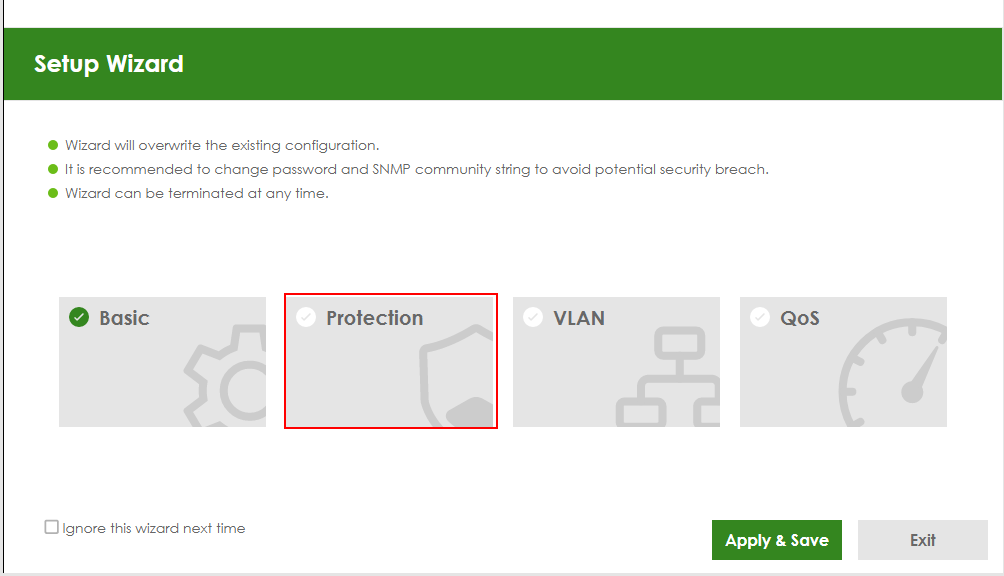

Mergeți la secțiunea "Setup Wizard" (Expertul de configurare) și selectați "Protection" (Protecție). Vom configura setările de securitate de bază pentru dispozitivul nostru.

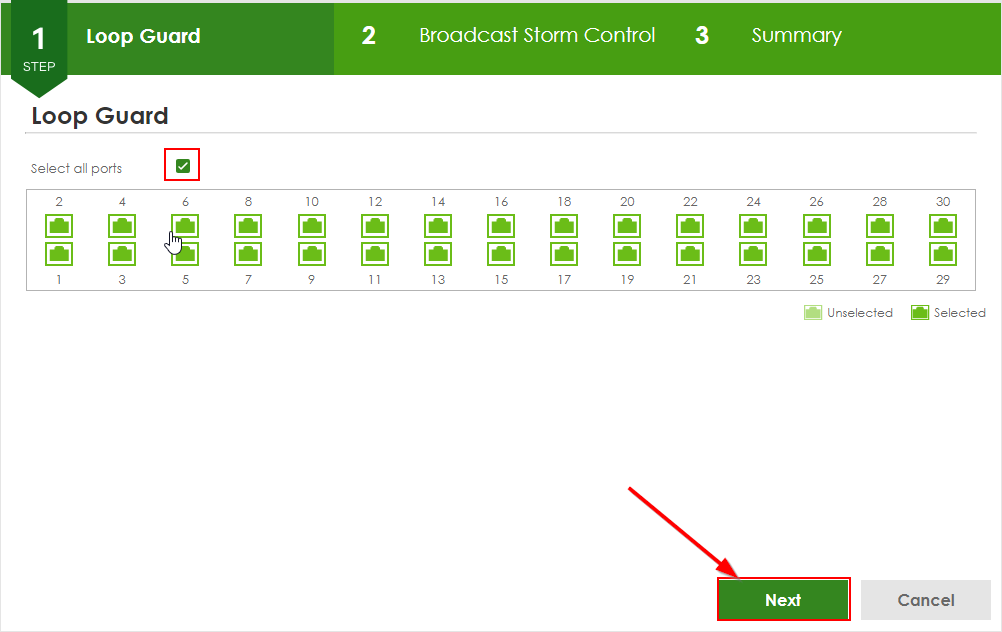

Loop Guard (Protecție la buclă)

O buclă apare atunci când două porturi ale unui switch sunt conectate accidental cu același cablu. Acest lucru cauzează o furtună de difuzare, în care mesajele de difuzare se întorc continuu în buclă către switch și sunt difuzate în mod repetat. Dacă un comutator care nu se află în stare de buclă este conectat la un comutator care se află în stare de buclă, comutatorul aflat în stare de buclă va afecta celălalt comutator. Pentru a rezolva această problemă la marginea rețelei, puteți utiliza Loop Guard. Loop Guard permite comutatorului dvs. să dezactiveze un port dacă detectează că pachetele trimise pe acel port se întorc în buclă către comutator. În timp ce protocolul Spanning Tree (STP) poate preveni buclele în centrul rețelei, nu poate preveni buclele care apar la marginea rețelei.

Notă: Garda de buclă este utilizată în mod obișnuit în situațiile în care există o problemă de rețea legată de switch. Activarea
loop guard poate ajuta la depistarea problemelor și la prevenirea inundării excesive a rețelei.

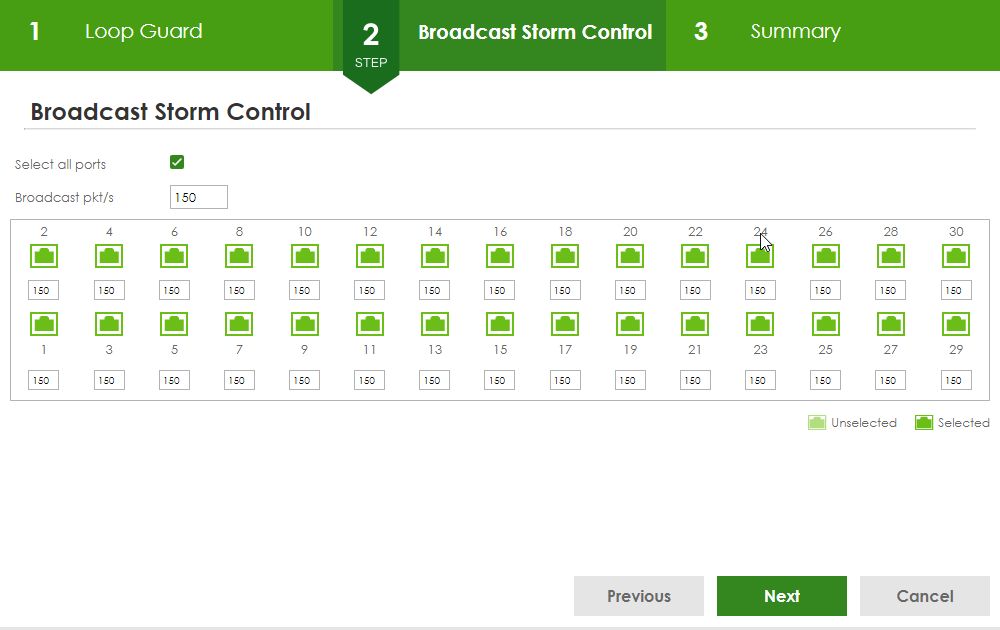

Controlul furtunilor de difuzare

Broadcast Storm Control (Controlul furtunilor de difuzare) este o funcție care previne inundarea excesivă a rețelei cauzată de mesajele de difuzare trimise de dispozitivele din rețea. Aceste mesaje de difuzare pot include solicitări DHCP, mesaje "alive" și alte notificări care țin dispozitivele din rețea la curent cu expeditorul. Dacă vă confruntați cu o latență ridicată și pierderi de pachete în rețea, activarea funcției Broadcast Storm Control vă poate ajuta prin limitarea numărului de pachete de difuzare pe care switch-ul le va accepta și le va transmite. Acest lucru împiedică comutatorul să fie copleșit de prea multe pachete deodată, ceea ce poate duce la pierderea pachetelor de difuzare și la îmbunătățirea performanței rețelei. Pentru a configura Broadcast Storm Control, puteți selecta porturile specifice în care doriți să îl activați. De asemenea, puteți seta o limită a numărului de pachete de difuzare permise pe secundă. Se recomandă fie să îl dezactivați, fie să utilizați o limită de 150 de pachete de difuzare pe secundă într-o rețea de dimensiuni mici sau medii. După ce ați făcut selecțiile, faceți clic pe "Next" (Următorul) pentru a continua.

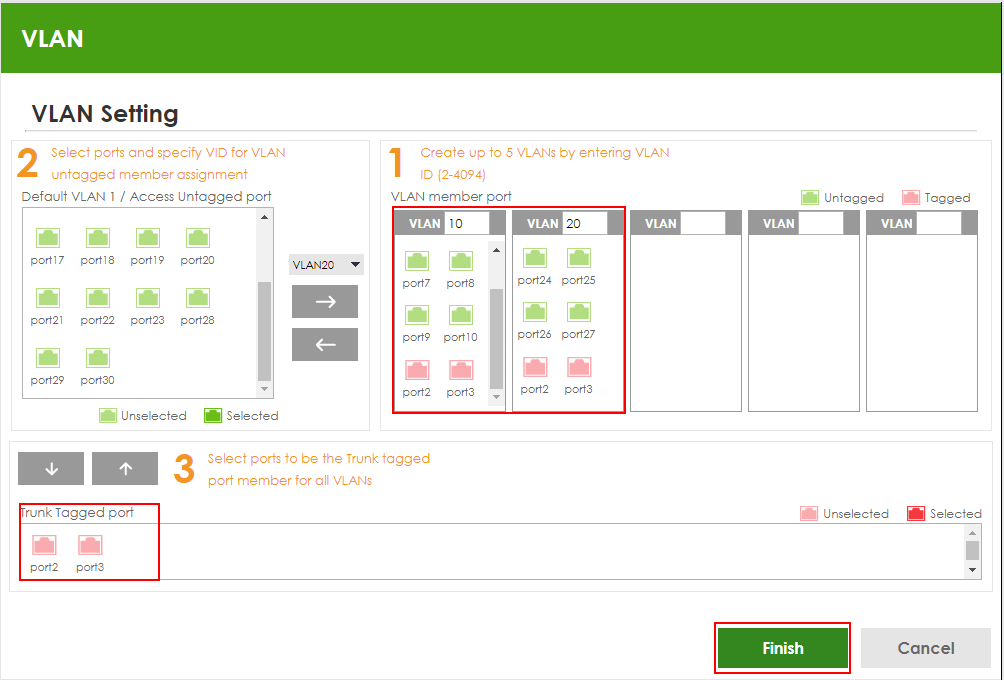

Configurați VLAN

Selectați porturile pe care doriți să le atribuiți primului grup membru VLAN și atribuiți un ID VLAN grupului membru respectiv.

• Faceți clic pe porturi pentru a le marca ca fiind "selected" (selectate)
• Utilizați săgeata din dreapta pentru a le muta în grupul de membri VLAN "x"
• Utilizați lista derulantă "VLAN10" de deasupra săgeților gri pentru a selecta alte grupuri trunchi (VLAN "x" 5-10)
• Selectați porturile care vor fi membre ale porturilor cu etichetare trunchi pentru toate VLAN-urile. Un port trunchi este un port de switch care poate transporta trafic etichetat de la unul sau mai multe VLAN-uri.


Notă: Nu uitați că aveți flexibilitatea de a atribui mai mulți membri etichetați unui port, dar numai un singur membru neetichetat (VLAN implicit) per port. Dacă sunteți interesat să aflați mai multe despre VLAN-uri, puteți consulta acest articol.

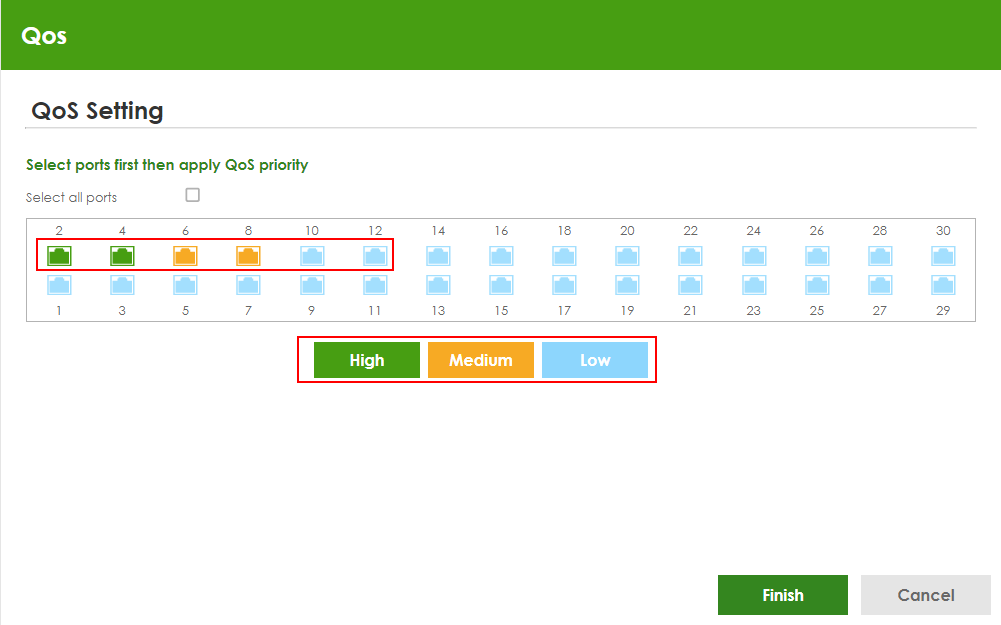

Setarea QoS

prioritate scăzută. Pentru mediile de afaceri, porturile pentru oaspeți ar putea dori să aibă o prioritate scăzută pentru trafic, în timp ce serverele de afaceri și alte echipamente IT vitale ar putea dori o prioritate ridicată.
