В этой статье вы узнаете, как настроить коммутаторы 3-го уровня Zyxel, такие как GS2220, XS3800, XMG1930, XS1930, XGS2220 и AV-систему Dante. (Audio Video over IP)

Dante - это эволюция AV-систем, объединяющая все предыдущие типы соединений в одно. Dante обеспечивает значительно более высокую производительность и делает эти системы проще в использовании, легче в расширении и дешевле в развертывании.

Оглавление

1.Конфигурация IGMP
2.Включение DiffServ DSCP
3.Конфигурация коммутатора (GS2220 и XS3800)
4. Конфигурация коммутатора (XMG1930, XS1930 и XGS2220)

1. Конфигурация IGMP

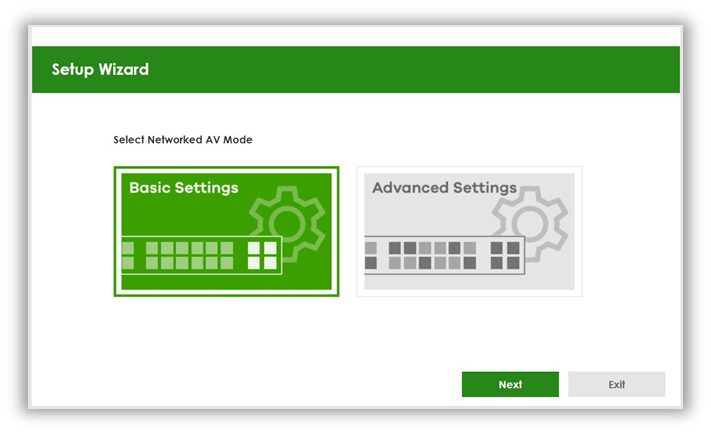

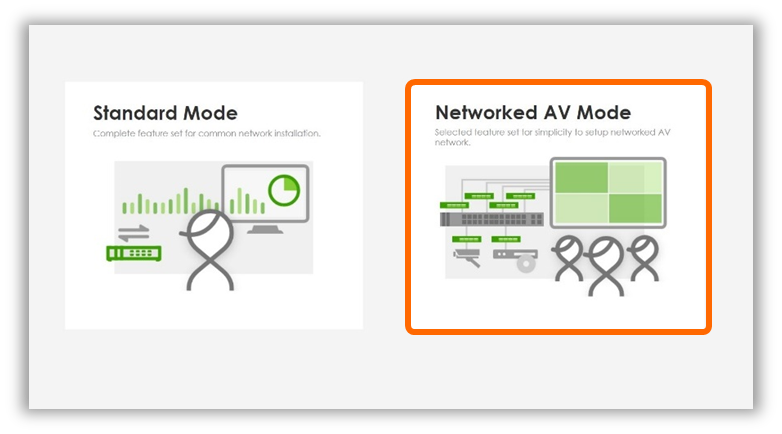

Перейдите в WebGUI коммутатора и выберите "Network AV Mode" -> "Basic Settings" и нажмите "Next".

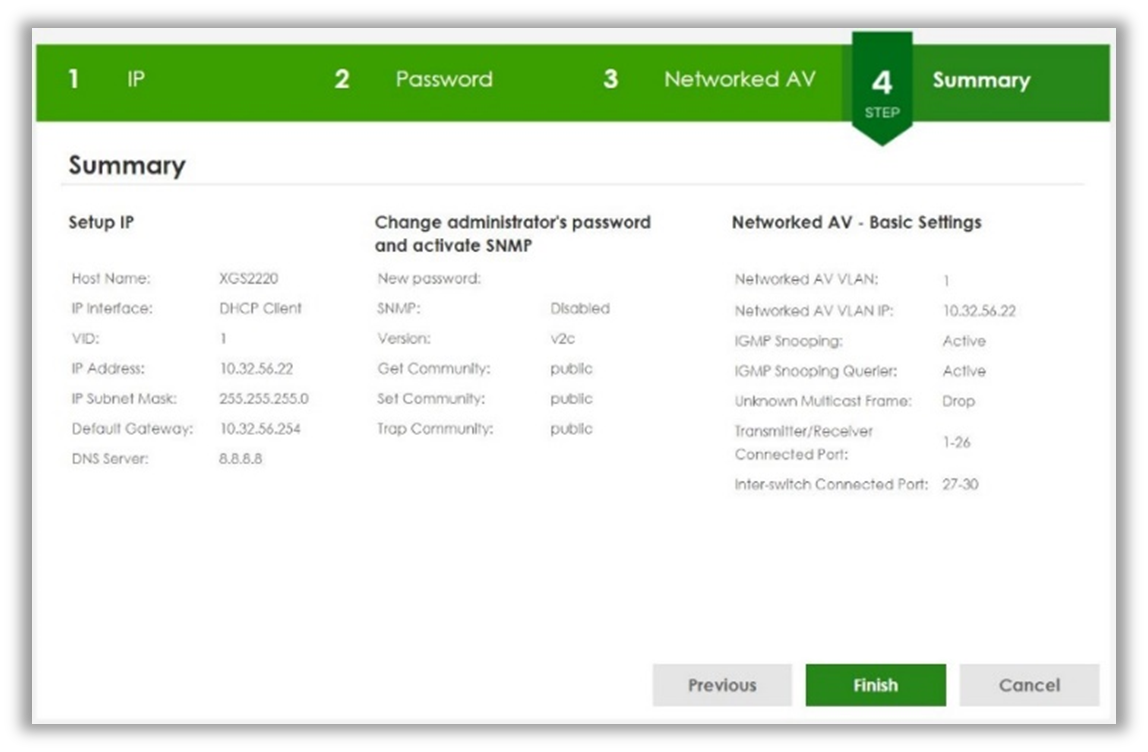

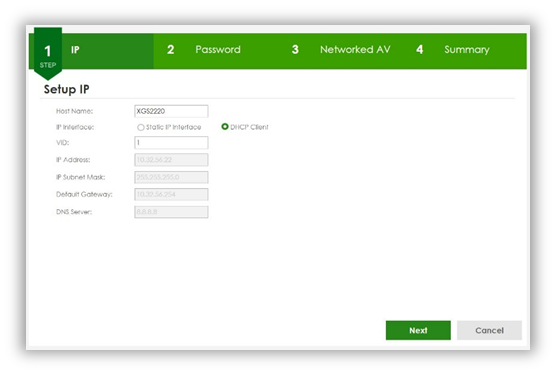

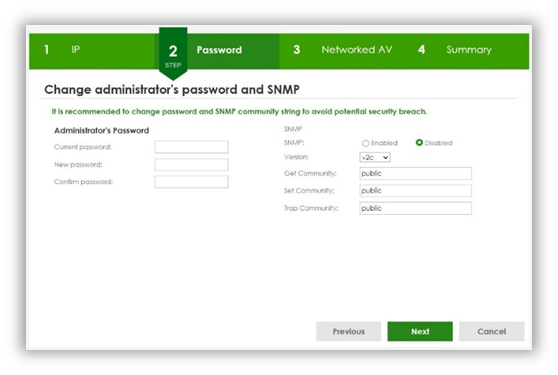

Мы рекомендуем изменить пароль по умолчанию на более сложный. Если вы планируете сделать это позже, вы можете пропустить настройки "Password" и "IP", нажав "Next", перейти к "Summary" и нажать "Finish".

Приложение Dante Audio over IP запрашивает использование DiffServ Qos в сетевом коммутаторе для управления трафиком, а многоадресная группа PTP используется для синхронизации часов, чтобы избежать проблем с задержкой звука.

2. Включение DiffServ DSCP

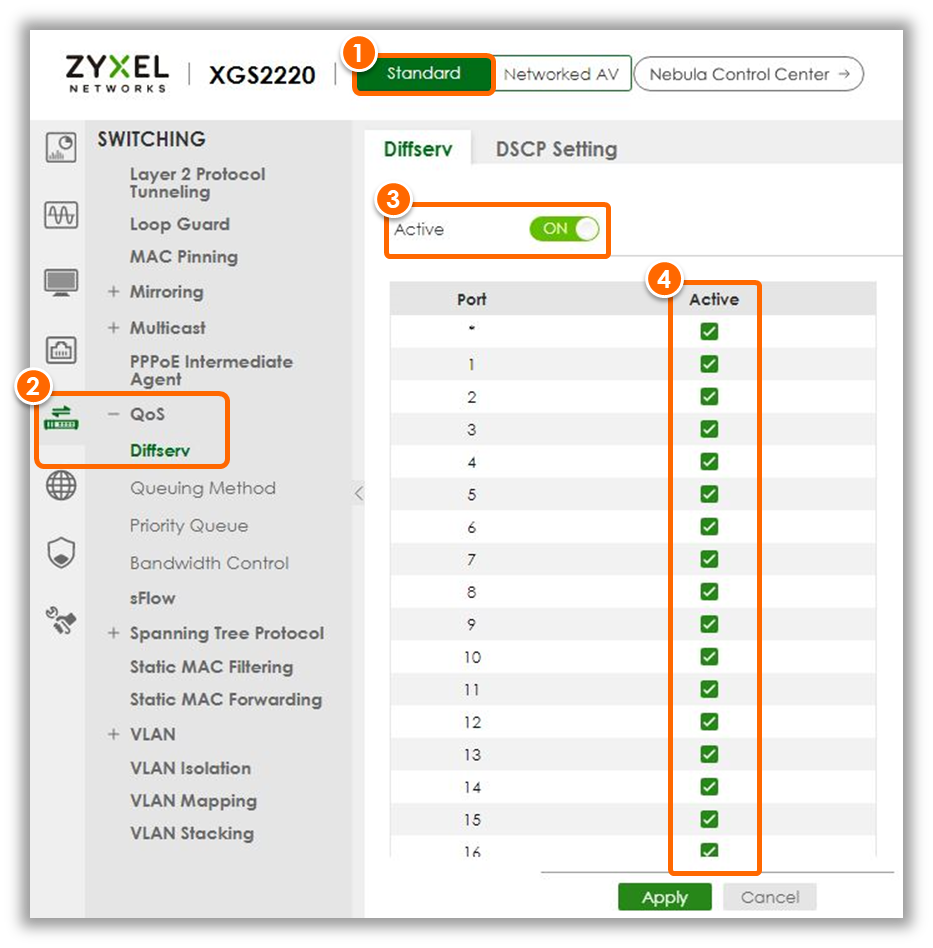

1. Перейдите в WebGUI ивыберите режим"Стандартный".

2. Выберите Коммутация > QoS > Diffserv

3. Diffserv Switch в положение Active

4. Активный Diffserv для всех портов

После этого примените изменения, нажав кнопку "Apply".

3. Конфигурация коммутатора (GS2220 и XS3800)

Добавление статической многоадресной рассылки по MAC

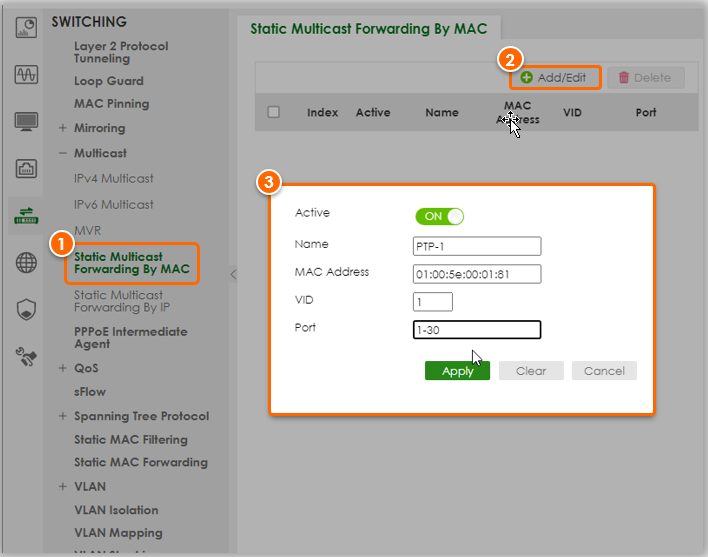

1. Перейдите в раздел Коммутация > Многоадресная передача > Статическая многоадресная пересылка по MAC.

2. Нажмите кнопку Добавить/Редактировать, чтобы добавить адрес статической многоадресной рассылки.

3. Настройте многоадресный адрес PTP

• Активный: Вкл.
• MAC-адрес: Адрес многоадресной рассылки
• VID: аудио VLAN
• Порт: Все порты

  Чтобы изменения были применены, нажмите "Применить".

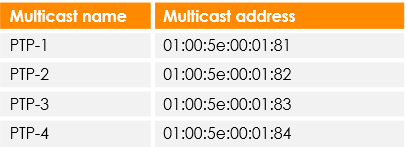

Создайте диапазон многоадресных адресов PTP, как показано ниже

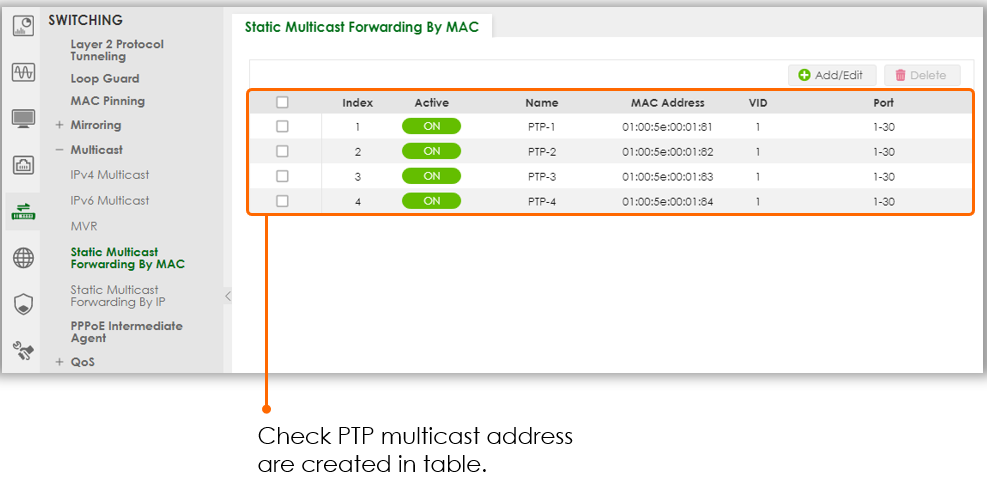

Просмотр настроек

4. Конфигурация коммутатора (XMG1930, XS1930 и XGS2220)

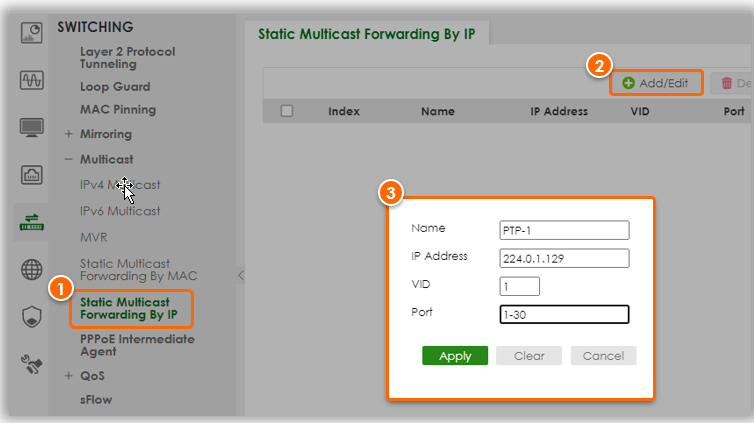

1. Перейдите в раздел Коммутация > Многоадресная передача > Статическая многоадресная переадресация по IP.

2. Нажмите кнопку Добавить/Редактировать, чтобы добавить записи статических многоадресных адресов.

3. Настройте многоадресный адрес PTP

• IP-адрес: IP-адрес многоадресной рассылки
• VID: аудио VLAN
• Порт: Все порты

Чтобы изменения были применены, нажмите "Применить".

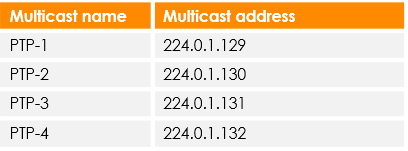

Создайте диапазон многоадресных адресов PTP, как показано ниже

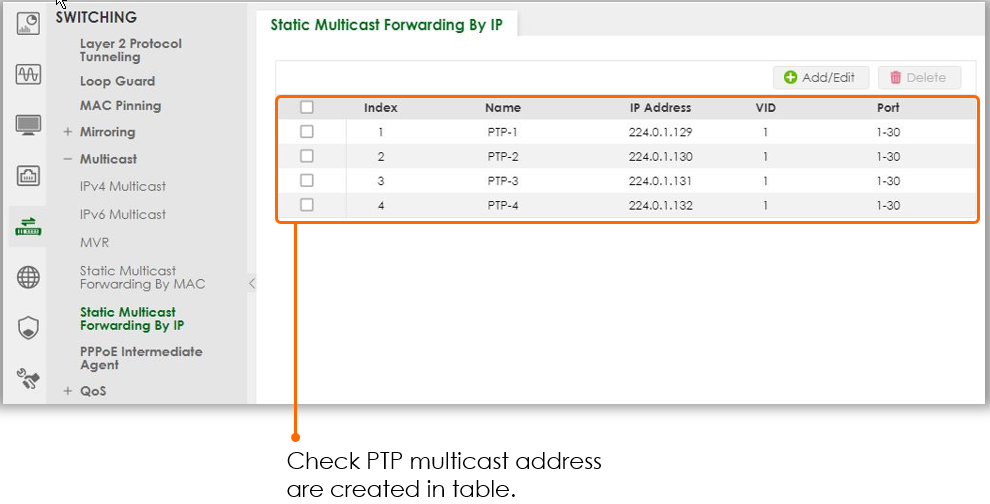

Просмотр настроек
