1) Сценарий

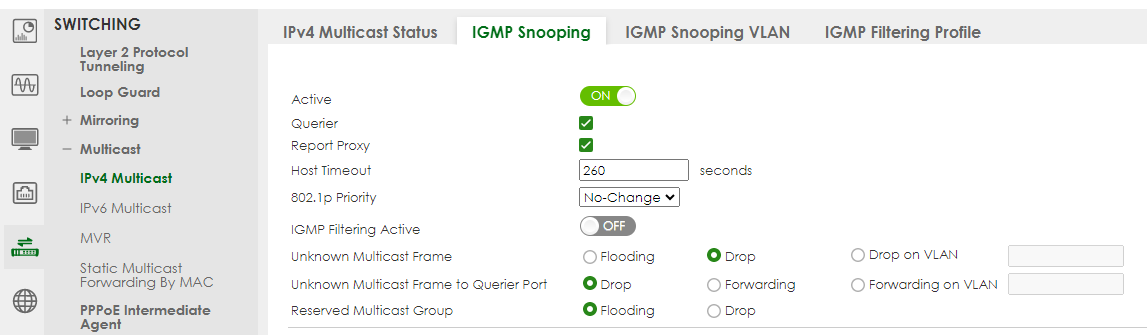

Я хочу установить коммутатор XGS3700 в качестве querier и реализовать IGMP Snooping только на VLAN10. Вот мои настройки:

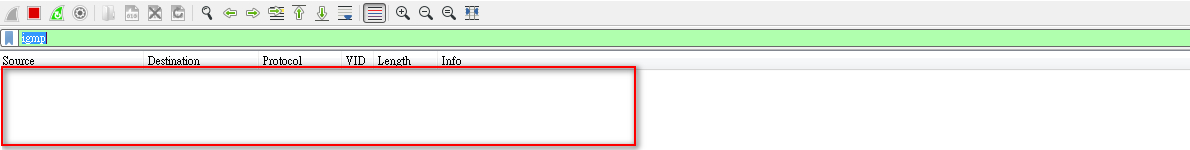

Затем я подключил свой ПК к порту 1 в VLAN10, но почему-то он не получил ни одного пакета IGMP General Query от коммутатора, из-за чего мои многоадресные потоки устаревают.
Почему мой ПК в VLAN10 не получает General Queries?
1.2 Решение
Если мы хотим закрепить IGMP Snooping в определенной VLAN, то для нее должен быть определен IP-адрес интерфейса, на который будут отправляться пакеты General Query.
В данном случае для VLAN10 не настроен интерфейсный IP.
Перейдите по адресу:
SYSTEM > IP Setup > Default Management IP Address

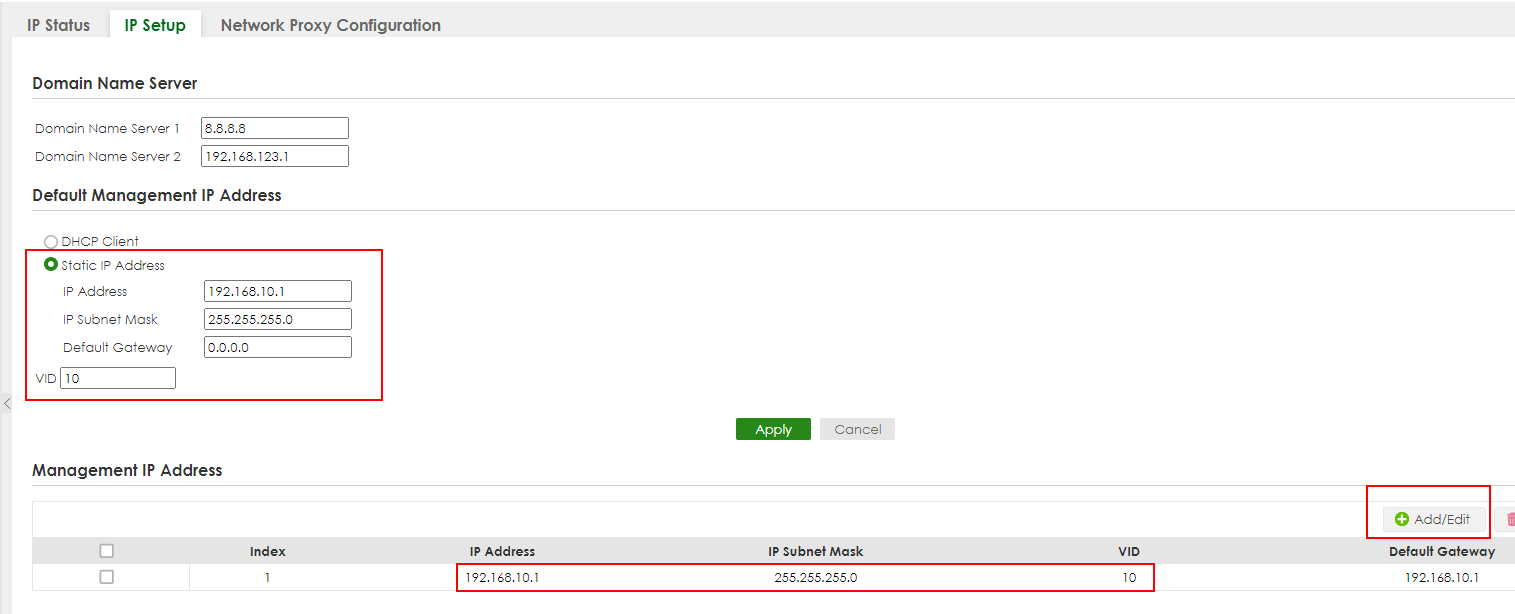

Установите статический адрес для VLAN10 (мы берем 192.168.10.1, поскольку VLAN10 не настроена):
SYSTEM > IP Setup > Management IP Address
Затем настройте IP-адрес управления для доступа к VLAN10:
Проверка:
Поскольку IP-адрес интерфейса был задан для VLAN10, каждое устройство будет получать пакеты IGMP General Query с источником 192.168.10.1 соответственно.
2) Сценарий Legacy GUI

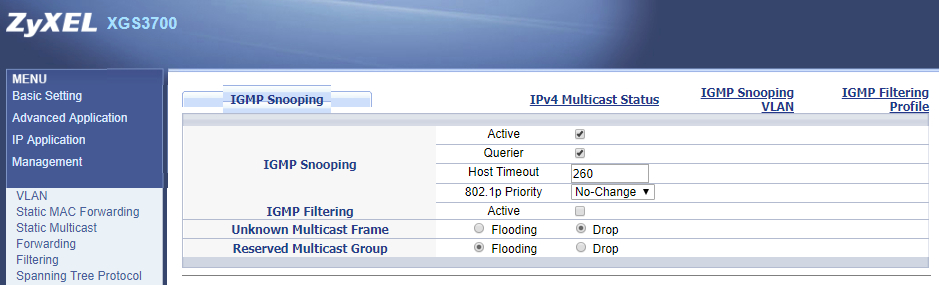

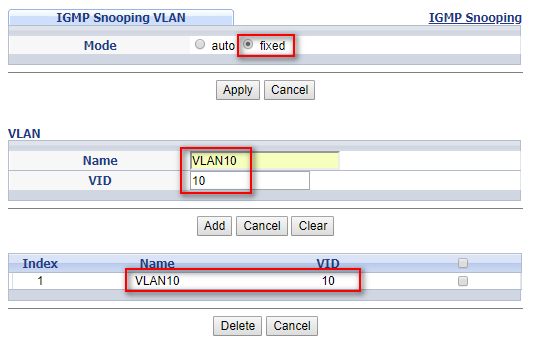

Я хочу установить коммутатор XGS3700 в качестве querier и реализовать IGMP Snooping только в VLAN10. Вот мои настройки:
Затем я подключил свой ПК к порту 1 в VLAN10, но почему-то он не получил ни одного пакета IGMP General Query от коммутатора, из-за чего мои многоадресные потоки устаревают.
Почему мой ПК в VLAN10 не получает General Queries?
Пошаговое руководство:
Если мы хотим исправить IGMP Snooping в конкретной VLAN, то для нее должен существовать IP-интерфейс, на который будут отправляться пакеты General Query.
В данном случае для VLAN10 не настроен интерфейсный IP.

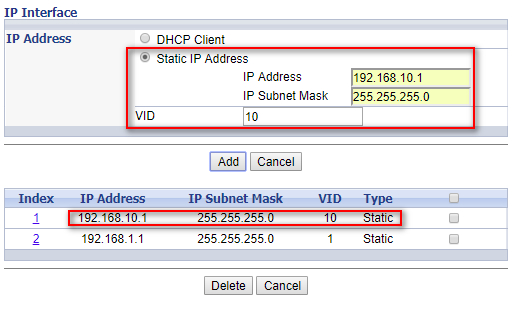

Поэтому мы можем задать статический IP 192.168.10.1 для VLAN10 в разделе "Basic Setting -> IP Setup".
Проверка:
Поскольку для VLAN10 был задан интерфейсный IP, каждое устройство будет получать пакеты IGMP General Query с источником 192.168.10.1 соответственно.
