Сеть Switch IGMP — Настройка клиентов многоадресной маршрутизации IGMP в другой локальной сети

Создан 18/03/2019 16:48 - Обновлено 09/04/2026 09:07

Serhii Boiarynov

Важное уведомление:
Уважаемый клиент, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем языке. Не весь текст может быть переведен точно. Если у вас возникнут вопросы или неточности в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Оригинальная версия

В этом примере администраторам показано, как настроить IGMP-маршрутизацию на Zyxel Layer 3 switch. Это необходимо, когда клиенты многоадресной рассылки находятся в другой локальной сети (LAN) или виртуальной локальной сети (VLAN) по сравнению с сервером потоковой передачи.

Настройка IGMP-маршрутизации для многоадресных клиентов в другой VLAN

1) Настройка IGMP-маршрутизации многоадресной рассылки

1.Настройте Switch-1

1. Настройте VLAN10 на Switch-1. (См. раздел: 2.1 Как настроить switch для разделения трафика между отделами)

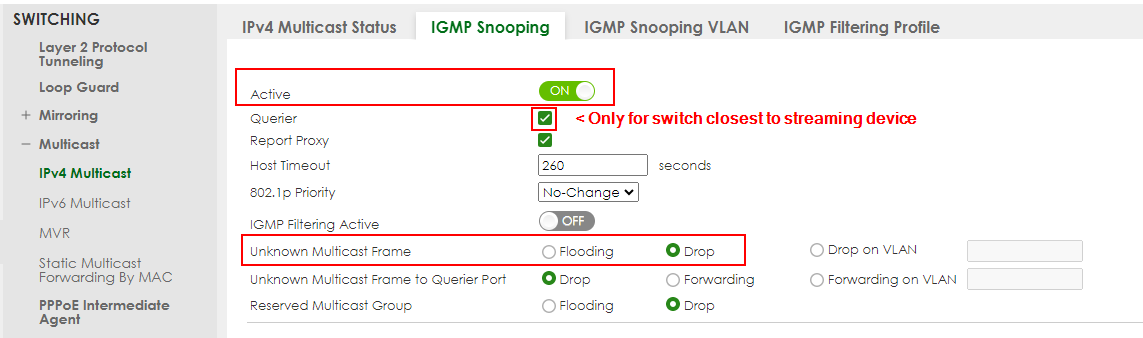

2. Настройте IGMP-снифинг: войдите в веб-интерфейс и перейдите в:

Меню > Расширенные настройки > Многоадресная рассылка > Многоадресная рассылка IPv4 > IGMP Snooping

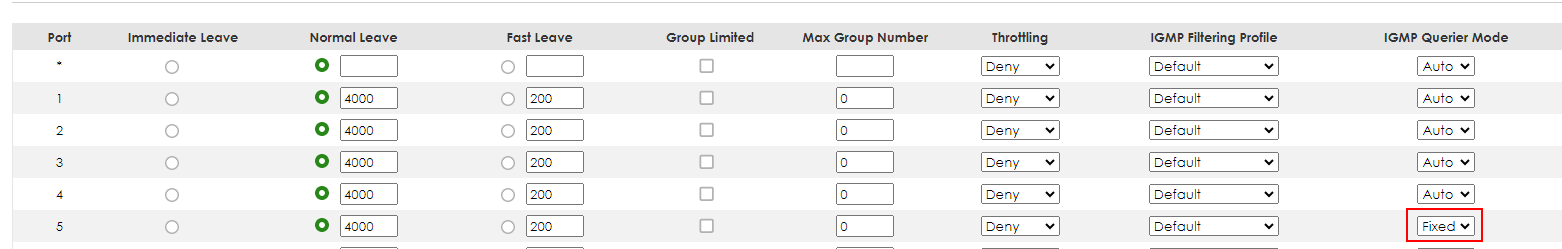

Установите флажок «Active» и выберите Unknown Multicast Frame as Drop. Выберите порт 5 как Fixed. Нажмите «Apply».

2.Настройте Switch-2

1. Настройте VLAN10 и VLAN20 на Switch-2. См. раздел:

Сеть Switch — Настройка VLAN для разделения трафика между отделами

2. Настройте IP-адреса для Switch как в VLAN10, так и в VLAN20, как показано на рисунке. См. раздел:

Сеть Switch — изменение IP-адреса управления switch [первый вход]

3. Настройте маршрутизацию IGMP:

Войдите в веб-интерфейс и перейдите в:

 Меню > IP-приложения > IGMP

Затем установите флажок «Active» и выберите VLAN10 и VLAN20 в качестве IGMP-v2. Выберите «Unknown Multicast Frame» в качестве«Drop». Нажмите «Apply».

3.Проверьте результат

Воспроизведите поток на MediaServer, используя IP-адрес многоадресной рассылки 239.1.1.2.
Пусть ПК отправит сообщение IGMP join для 239.1.1.2.
Перейдите в «Меню» > «Расширенные настройки» > «Многоадресная рассылка» > «IPv4-многоадресная рассылка». ПК, подключенный к порту 10, присоединяется к группе многоадресной рассылки 239.1.1.2.

4.Что может пойти не так?

Switch-2 (маршрутизатор IGMP) должен содержать как VLAN медиасервера (VLAN20), так и VLAN ПК (клиента) (VLAN10), чтобы поток IGMP мог успешно маршрутизироваться.
Если поток не принимается клиентом, попробуйте проверить настройки VLAN.
