Сетевой коммутатор [IGMP] - Настройка многоадресной маршрутизации IGMP [Клиенты в одной локальной сети]

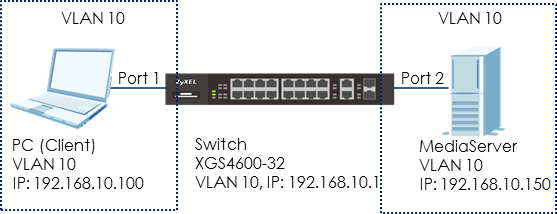

Пример показывает администраторам, как настроить IGMP Snooping для клиентов многоадресной рассылки и серверов парной рассылки в одной VLAN.
Когда MediaServer осуществляет многоадресную рассылку потока, IGMP Snooping позволяет коммутатору узнавать многоадресные группы без необходимости ручной настройки каждого коммутатора.
Это предотвращает передачу коммутатором многоадресных потоков на порты, не имеющие участников для этих многоадресных адресов.

Настройка IGMP Snooping для клиентов многоадресной рассылки в одной локальной сети

1. Настроить коммутатор-1

2. Протестировать результат

1. Настроить коммутатор-1

a) Настройте VLAN10 (обратитесь к теме: 2.1 Как настроить коммутатор для разделения трафика между отделами).

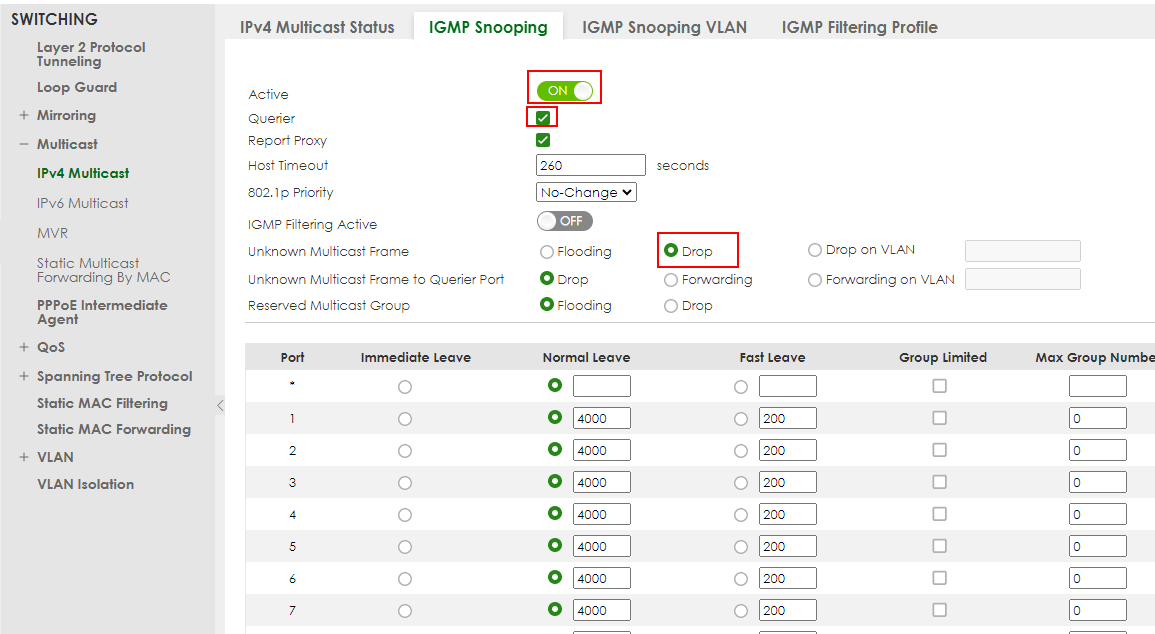

b) Настройте IGMP Snooping: Войдите в веб-интерфейс и перейдите в раздел:

SWITCHING > Multicast > IPv4 Multicast > IGMP Snooping

Установите флажок "Active" и выберите Unknown Multicast Frame to Drop. Установите флажок Querier. Нажмите "Применить".

Для OLD GUI ----> Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping

2. Проверить результат

• Воспроизведите поток на MediaServer, используя Multicast IP-адрес 239.1.1.1.
• Пусть ПК отправит сообщение IGMP join для 239.1.1.1.
• Перейдите к:

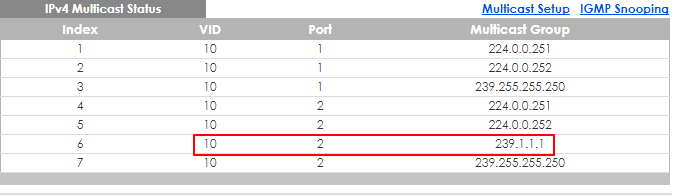

SWITCHING > Multicast > IPv4 Multicast > IPv4 Multicast Status

ПК, подключенный к порту 2, присоединяется к Multicast Group-239.1.1.1.

Old GUI ----> Menu > Advanced Application > Multicast > IPv4 Multicast.

KB-00313
