В этой статье объясняется, как обеспечить питание большего количества PoE-устройств (PD), в чем разница между режимами 802..3af, legacy, pre-802.3at и 802.3at, а также разница между классификацией и режимом потребления в Power over ethernet на вашем коммутаторе (GS1920/GS1900/XGS1930/XS1930 и т.д.).

1) В чем разница между режимами включения питания PoE?

Перейдите по ссылке:

PORT > PoE Setup

• Режим 802.3af: Питание порта осуществляется в режиме IEEE 802.3af
• Legacy: Питание порта осуществляется с использованием высокого пускового тока, который используется устаревшими БП с потребляемой мощностью более 15 Вт при включении.
• Pre-802.3at: Порт изначально питается в режиме IEEE 802.3af и переключается в режим высокой мощности IEEE 802.3at в течение 75 мс после включения. Используйте этот режим, если БП не выполняет классификацию уровня 2 или если коммутатор выполняет двухсобытийную классификацию уровня 1.
• 802.3at: Питание порта осуществляется в режиме IEEE 802.3af. Если класс PD, обнаруженный коммутатором, не является классом 4 (тип 2), порт все равно подаст питание на PD, но в режиме IEEE 802.3at можно подавать питание только на PD класса 4.

2) Классификация в сравнении с режимом потребления

При подключении определенного количества PoE-устройств (PD) к PoE-коммутатору Zyxel может возникнуть ситуация, когда загрузится только определенное количество PD. Это происходит потому, что PoE-коммутатор имеет фиксированную выделенную мощность для обеспечения питания по технологии PoE (данные о выделенной мощности PoE см. в техническом описании устройства). Поэтому, если общее количество PD достигает выделенной коммутатором мощности, PD с более низким приоритетом не будут получать питание от коммутатора. При таком ограничении количество подключаемых PDs можно увеличить, изменив режим PoE коммутатора.

На коммутаторе PoE существует два различных режима PoE:

Классификация:
Максимальная мощность (мВт) PD будет зарезервирована для каждого PD в соответствии с уровнем приоритета каждого порта.

Потребление:
Мощность будет распределяться, поэтому каждое устройство получает мощность. Мощность, выделяемая коммутатором, может быть меньше максимальной мощности (мВт) PD.

В заводской конфигурации по умолчанию режим PoE установлен на Classification.

При использовании Classification коммутатор следует стандарту, определенному для обеспечения максимальной мощности PD. Это гарантирует, что PD будет иметь достаточную мощность в любое время. Выделенная мощность будет зарезервирована только для использования данного PD, независимо от того, нуждается он в питании или нет в данный момент.

Однако в рабочем состоянии БП не всегда требуется максимальная мощность. Поэтому использование режима потребления позволит коммутатору распределять мощность более эффективно. В режиме потребления коммутатор позволяет каждому подключенному PD получить питание и выдает мощность только в соответствии с запросом PD. Таким образом, он может включить больше PD, чем в режиме Classification.

Обратите внимание, что если коммутатор сталкивается с ситуацией низкого уровня мощности PoE, то независимо от того, какой режим вы используете, коммутатор будет основываться на приоритете настроек PoE для каждого порта для обеспечения питания PD.

Порядок действий

Если вы используете коммутатор GS2210-8HP или аналогичный ему и задействуете только несколько портов для обеспечения PoE, а подключенные PD не запускаются, как ожидалось, попробуйте выполнить следующие действия:

1. Войдите в систему коммутатора, используя его локальный IP-адрес и учетные данные.
2. Перейдите в раздел:

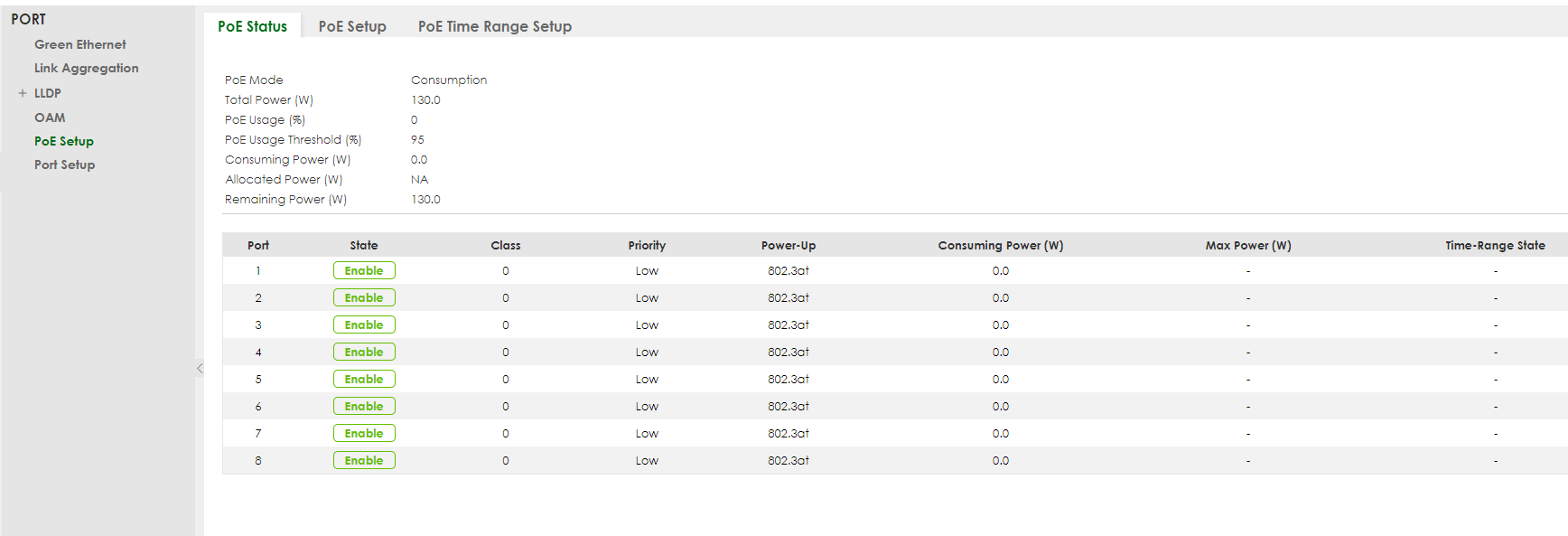

PORT > PoE Setup > PoE Status

3. Режим PoE по умолчанию установлен на Classification. Измените его на режим потребления и примените/сохраните эту конфигурацию.

Перейдите в раздел:

PORT > PoE Setup > PoE Setup

4. Снова подключите эти PD к коммутатору.
