Zyxel VMG Series [Беспроводной маршрутизатор] - Настройка VLAN и группы VLAN на беспроводном маршрутизаторе VMG

В этом подробном руководстве содержатся подробные инструкции по настройке виртуальных локальных сетей (VLAN) на устройствах VMG, которые могут потребоваться для создания интернет-соединения или устранения неполадок. Это руководство пригодится вам, если вы являетесь владельцем любой модели устройства VMG: VMG1312, VMG3625, VMG3925, VMG3927 или VMG8825. Настройка виртуальных локальных сетей часто помогает решить проблему неправильной работы интернет-соединения. VLAN позволяют сегментировать сетевой трафик, повышая производительность и безопасность сети. Следуя шагам, описанным в этом руководстве, вы сможете настроить группы VLAN на устройстве VMG, обеспечив правильную настройку интернет-соединения и стабильную и безопасную работу сетевого окружения. При настройке нового интернет-соединения или устранении существующей проблемы с подключением это руководство поможет вам выполнить необходимые шаги по настройке VLAN на устройстве VMG.

Подключитесь к устройству напрямую через порт LAN, убедитесь, что у вас есть IP-адрес в диапазоне от 192.168.1.2 до 192.168.1.254, и введите следующий адрес в веб-браузере (Google Chrome/Safari):

Вы можете войти в свой маршрутизатор через http://192.168.1.1 Стандартное имя пользователя admin и пароль 1234.

Настройте VLAN

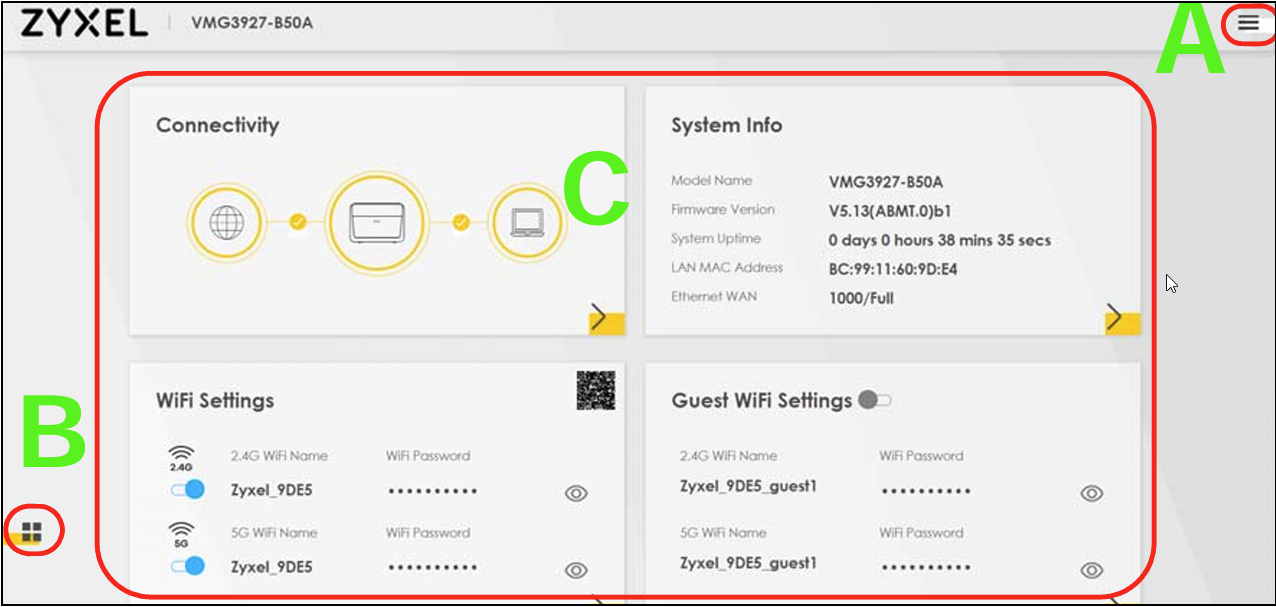

Перейдите в "Меню", расположенное в правом верхнем углу экрана [A], как показано на рисунке ниже:

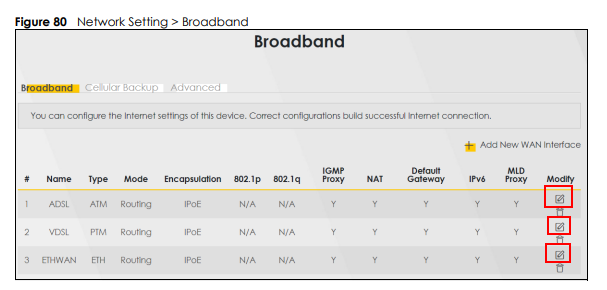

Navigate to "Network Setting -> Broadband -> Add/Edit New WAN Interface":

Затем настройте 802.1p как "0", а 802.1q - это ваш идентификатор VLAN (например, 7), который вы получили от вашего провайдера. Если вы не уверены в том, что нужно настроить, обратитесь к своему поставщику интернет-услуг (ISP). Затем настройте 802.1p как "0", а 802.1q - это идентификатор VLAN (например, 7), который вы получили от своего провайдера для настройки.

Настройка группы VLAN

Вот пример VMG8924-B10D, FW V5.13(ABGQ.3)C0

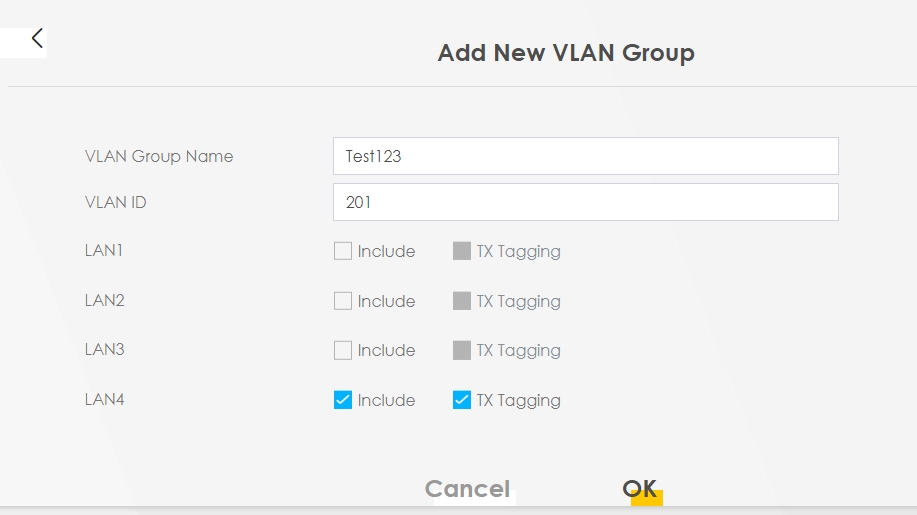

Шаг 1: Создайте группу VLAN

Navigate to GUI > Network Setting > Vlan Group, click Add New VLAN Group

• Создайте имя группы
• Введите необходимый идентификатор VLAN
• Выберите локальную сеть, которую вы хотите использовать; метка TX означает, что когда трафик загрузки идет по направлению от CPE к клиенту локальной сети, он будет иметь метку VLAN. Если ваше устройство поддерживает VLAN и нуждается в тегах VLAN, выберите опцию тегирования.
• Нажмите OK, чтобы завершить этот шаг.

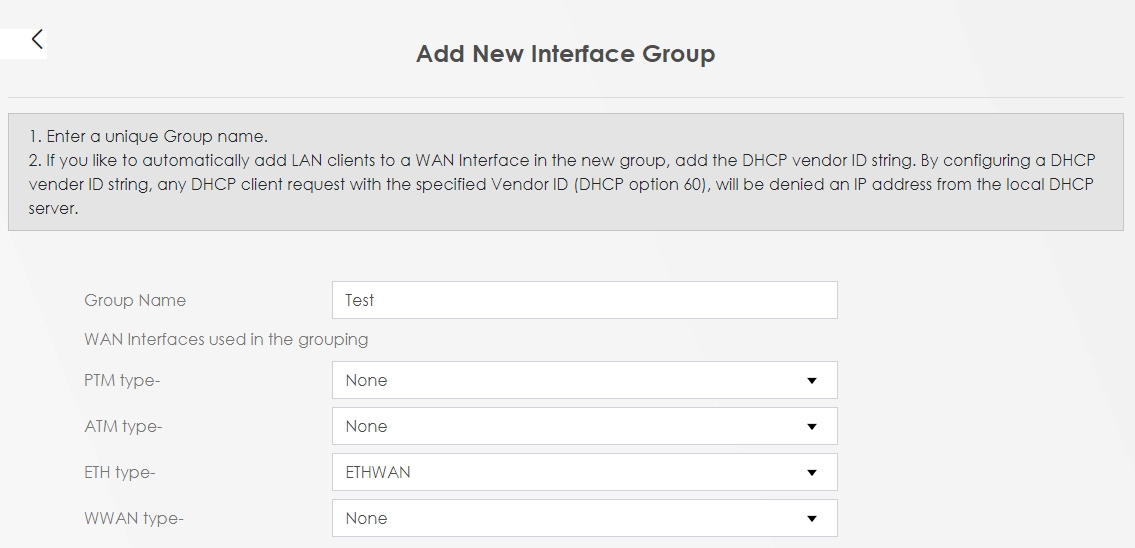

Создайте группу интерфейсов

Go to GUI > Network Setting > Interface Grouping, click Add New Interface Group

• Введите имя группы
• Указывает, какой WAN-интерфейс будет использоваться для этой группы

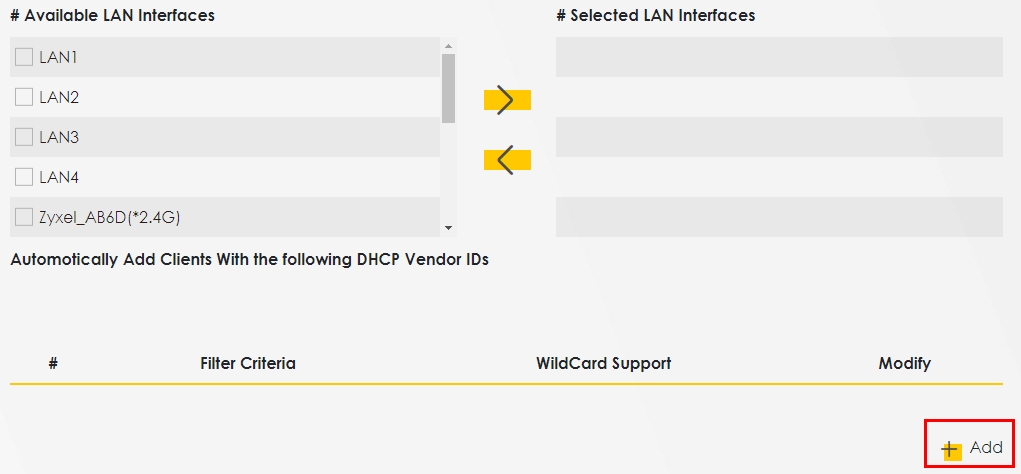

• Для клиента LAN теперь нажмите LAN4 и прокрутите вниз, чтобы выбрать "+Add".

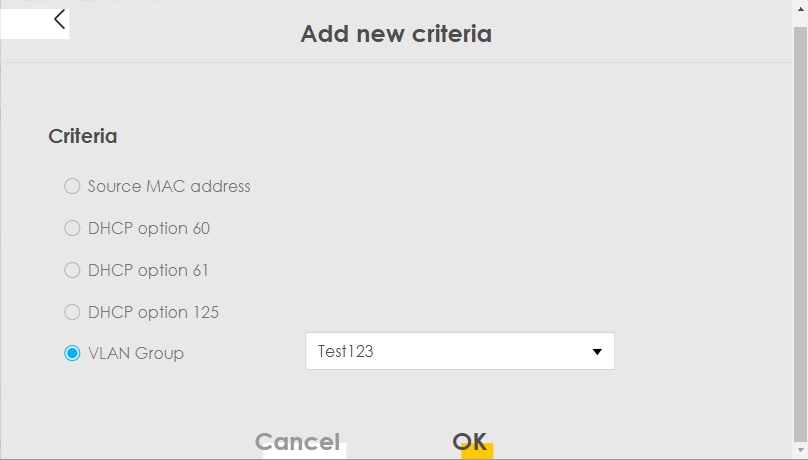

• В этой группе нужно выбрать условие группы VLAN, а не номер порта LAN. Таким образом, здесь мы задаем критерии группы, а не выбираем порт LAN 4.

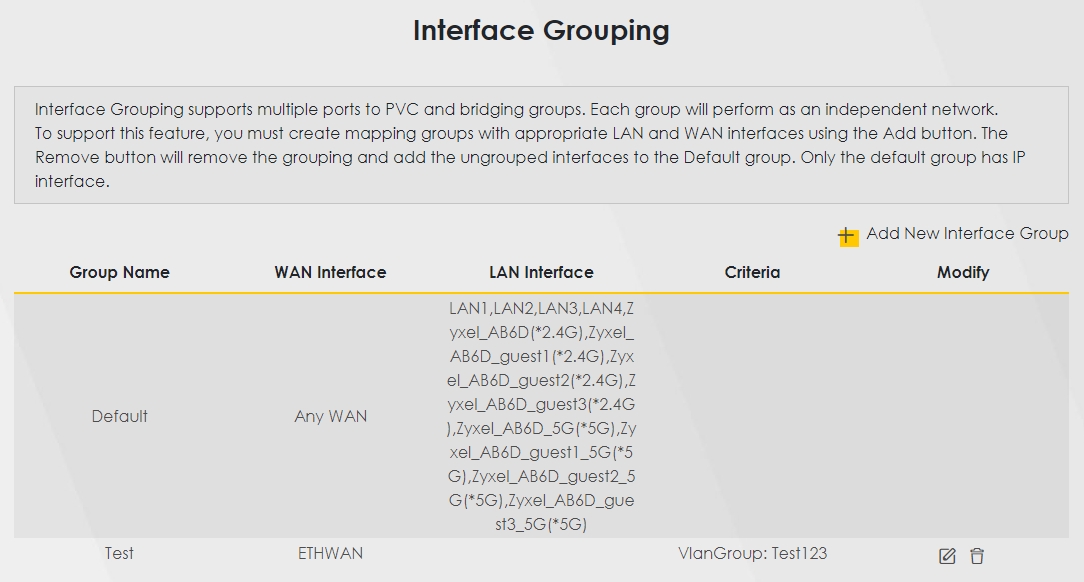

• Настроить результат

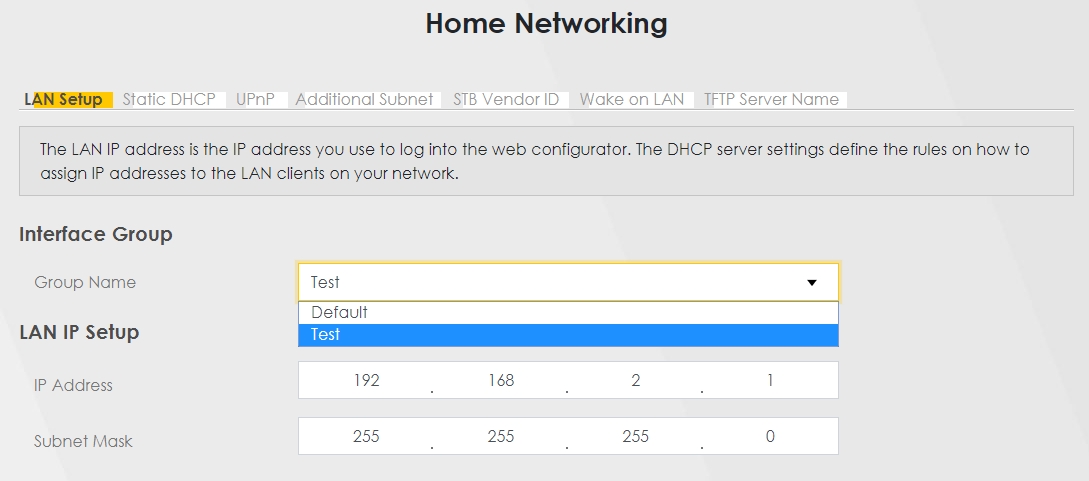

Изменение диапазона DHCP

Go to GUI > Network Setting > Home Networking, Add New Interface Group

• Теперь вы видите, что новая группа создана, и вы можете изменить хост LAN и диапазон DHCP Pool в соответствии с вашими потребностями.
