Этот пример показывает администраторам, как с помощью веб-графического интерфейса или через ZON управлять IP-адресами коммутаторов и избежать непреднамеренного доступа администраторов к неправильным устройствам.

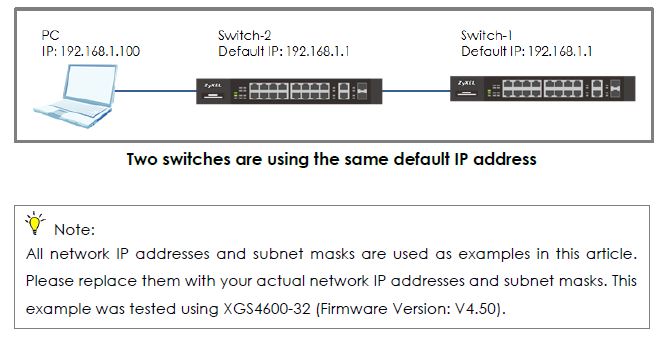

Как показано ниже, в среде имеется два коммутатора. IP-адреса обоих коммутаторов по умолчанию равны 192.168.1.1. Поскольку оба коммутатора имеют одинаковые IP-адреса, вы не можете быть уверены, к какому коммутатору вы обращаетесь, когда пытаетесь получить его IP-адрес.

1) Настройте IP-адрес управления через ZON

Загрузите и откройте программу ZON(см. эту статью)

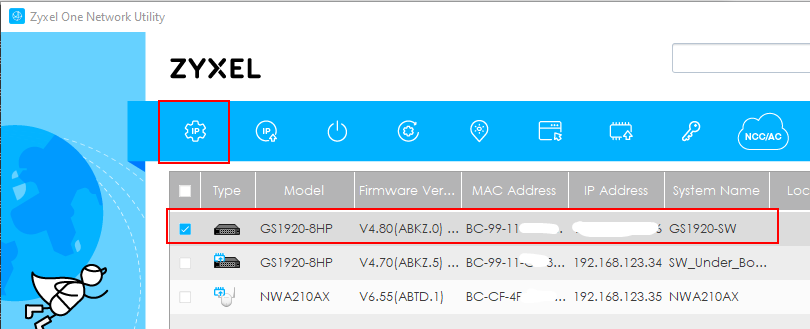

Затем отметьте коммутатор, для которого необходимо изменить IP-адрес

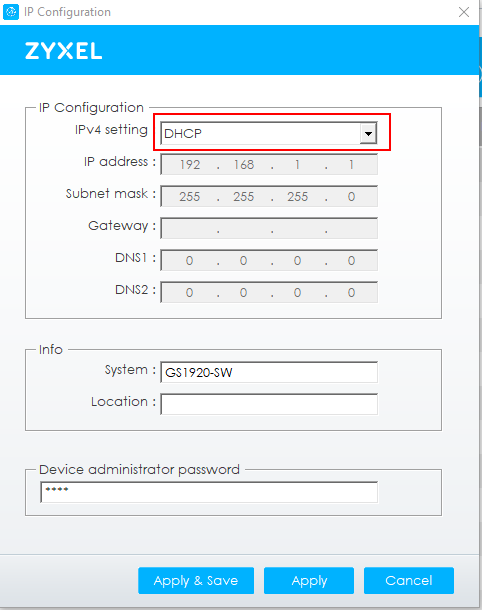

Установите желаемый IP-адрес коммутатора (в большинстве случаев предпочтительнее использовать DHCP):

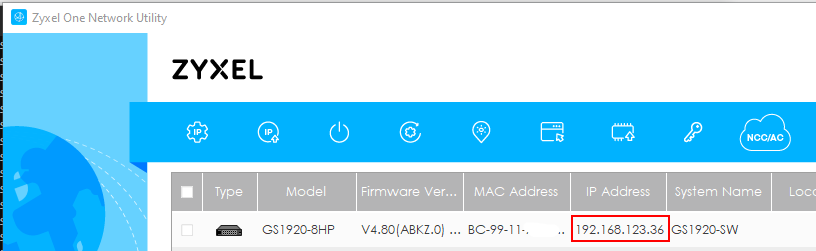

Найдите новый IP-адрес в ZON:

Войдите в систему через Web-браузер:

Учетные данные: admin / 1234

1) Настройка IP-адреса управления через Web GUI

1. Отключите канал связи между коммутаторами Switch-1 и Switch-2.

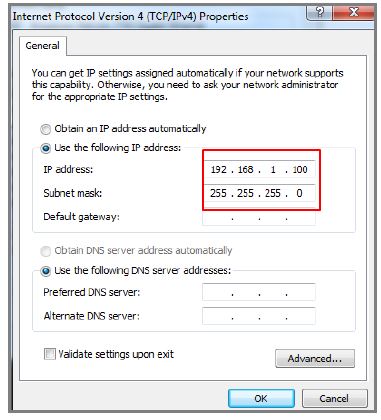

2. Установите IP-адрес ПК в той же подсети, что и Switch-2.
В данном примере IP-адрес будет 192.168.1.100.

3. Откройте браузер (IE, Chrome, Safari, Firefox и т.д.....). Перейдите на сайт http://192.168.1.1 (IP-адрес управления по умолчанию). Введите имя пользователя "admin" и пароль "1234" (учетные данные по умолчанию) и войдите в веб-интерфейс.

4. Перейдите в раздел:

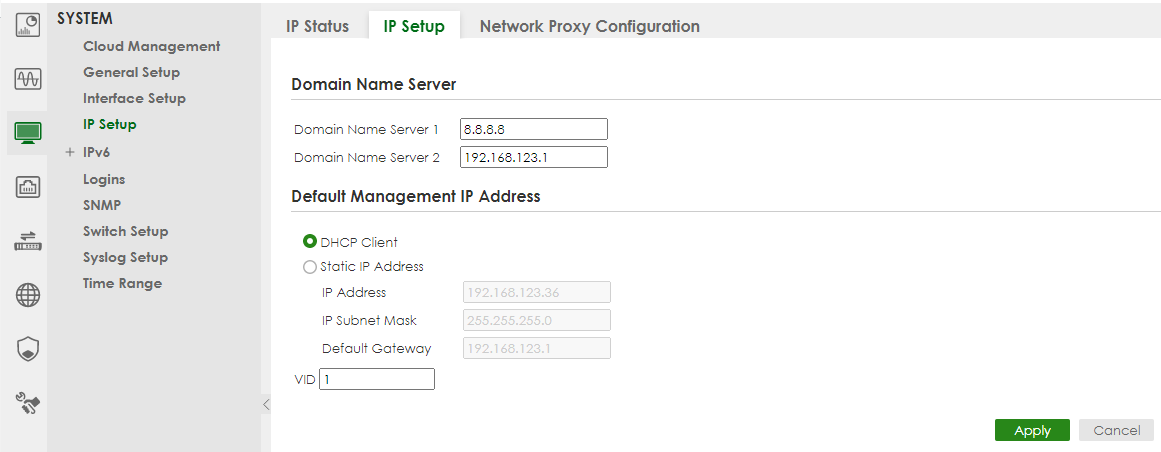

SYSTEM > IP Setup > IP Setup

Затем настройте IP-адрес управления по умолчанию на желаемую IP-конфигурацию (в данном примере предпочтительнее использовать DHCP)

5. Сохраните конфигурацию

Снова войдите в систему, используя новый IP-адрес. После повторного входа в систему не забудьте нажать на значок Save (Сохранить ), чтобы сохранить новую конфигурацию.

Проверка результата

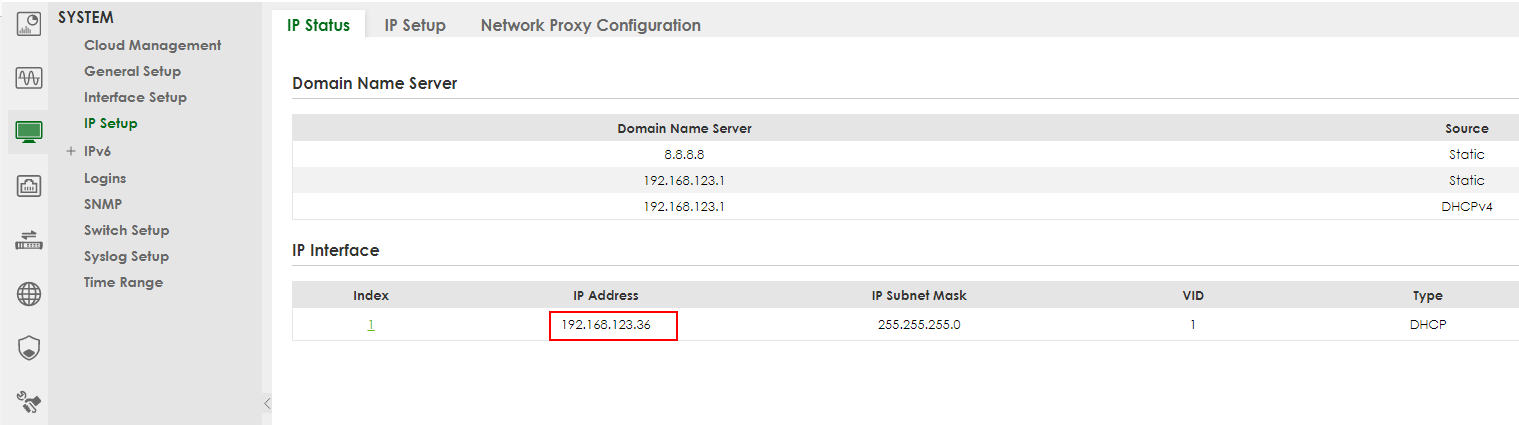

Войдите в систему через веб-интерфейс и перейдите в меню Menu > Basic Setting > IP Setup > IP Configuration. Проверьте, не сконфигурирован ли уже IP-адрес как DHCP.

Внимание, после внесения изменений сохраните конфигурацию.

Если питание будет отключено или пропадет до сохранения конфигурации, устройство вернется к последней сохраненной конфигурации... которая может быть по умолчанию.

Кнопка сохранения на графическом интерфейсе Legacy

Кнопка "Сохранить" находится в правом верхнем углу веб-интерфейса.

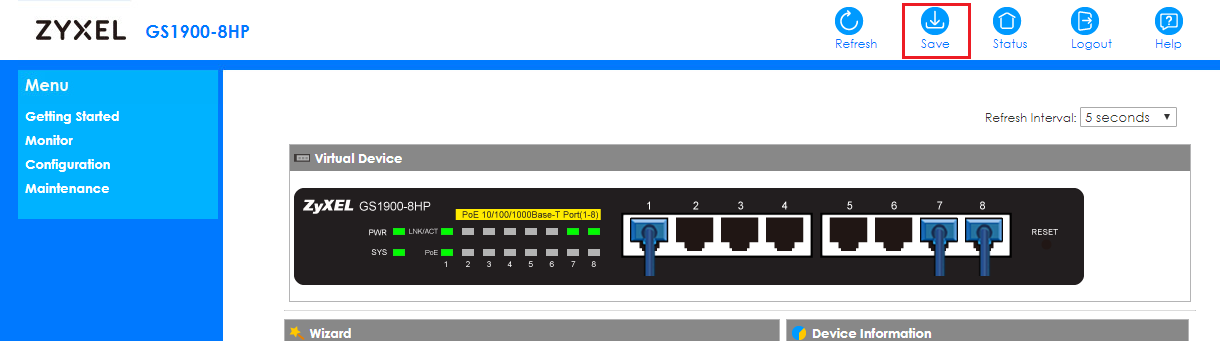

Пример на модели GS1900-8HP:

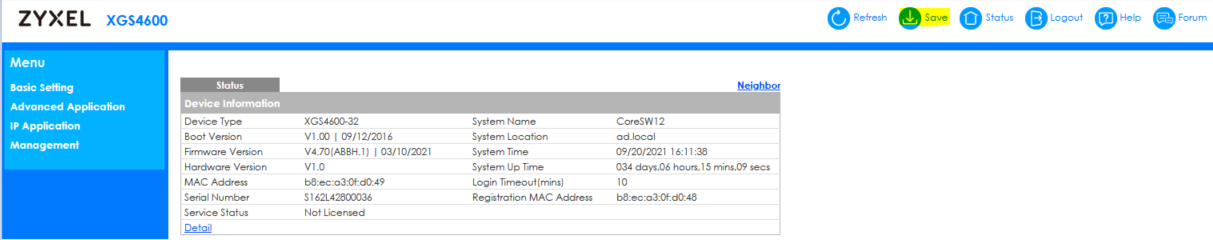

Пример на XGS4600-32

Демонстрационный видеоролик конфигурации
