Термин «бэкхол» (backhaul) относится к соединениям (таким как медные кабели, оптоволоконные линии или беспроводные каналы), которые связывают основную сеть с более мелкими локальными сетями. Такая конфигурация помогает расширить покрытие сети, чтобы пользователи могли получать доступ к Интернету через эти региональные сети.

Уведомление об окончании срока службы (EOL)

Настоящим сообщаем вам, что продукт Multy M1 (WSM20)/Multy Mini (WSQ20)/Multy Plus (WSQ60)/Multy U (WSR30)/Multy X (WSQ50) официально достиг статуса «Конец срока службы» (EOL). В результате техническая поддержка больше не гарантируется. Любое дальнейшее использование, настройка или модификация осуществляются на ваш собственный риск. Благодарим вас за понимание.

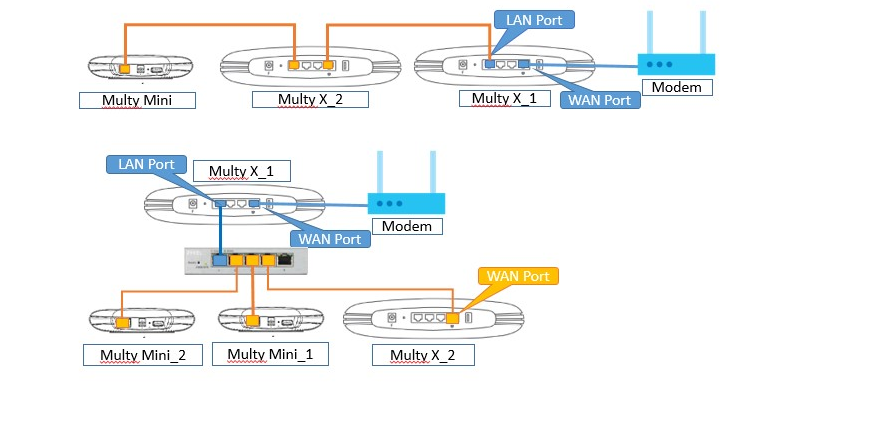

Multy X, Multy Plus и Multy Mini поддерживают беспроводное и проводное соединение между собой. Обратите внимание, что такое соединение возможно только между устройствами одной и той же модели.

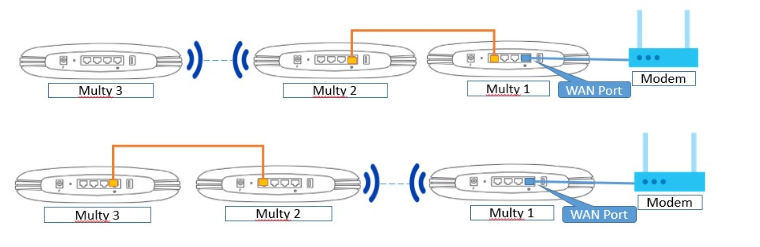

Когда корневой узел использует кабель Ethernet для подключения к удлинителю, система Zyxel Multy WiFi поддерживает одновременно как проводное, так и беспроводное соединение, и оптимальный маршрут трафика будет зависеть от расчетов системы. Это означает, что система Multy WiFi проанализирует окружающую среду и пропускную способность между каждым узлом, чтобы выбрать лучший маршрут передачи данных; трафик может проходить как по проводному, так и по беспроводному соединению.

Перед настройкой соединения по Ethernet убедитесь, что все узлы в вашей системе Multy WiFi System уже сопряжены по беспроводной сети. Порты Ethernet на устройствах Multy рассчитаны на скорость 1 Гбит/с. Убедитесь, что подключенный кабель Ethernet поддерживает скорость 1 Гбит/с или выше. Расположите все устройства Multy на небольшом расстоянии друг от друга и выполните беспроводную настройку всех устройств Multy перед созданием соединения по Ethernet, чтобы убедиться, что все они работают. После завершения установки Multy переместите их на место и подключите кабель питания и кабель Ethernet в соответствии с приведенной ниже топологией.

Zyxel Multy WSR30 (Multy X / Multy Plus)

Без коммутатора:

Шаг 1. Настройте систему Wi-Fi Multy U (WSR30) через беспроводной канал связи.

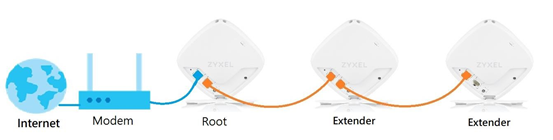

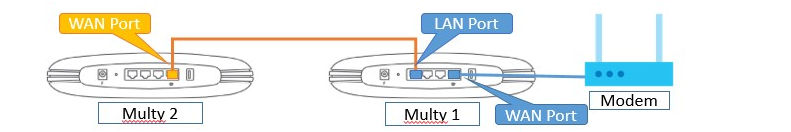

Шаг 2. Подключите кабель Ethernet к порту LAN корневого узла и порту WAN узла-усилителя.

С коммутатором:

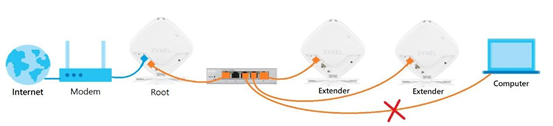

В сценарии (с коммутатором) этот коммутатор будет использоваться только для связи по Ethernet-каналу. Если какое-либо клиентское устройство подключится к этому коммутатору, оно не сможет получить доступ к Интернету.
