Тази статия обяснява как да захранвате повече PoE устройства (PD), каква е разликата между 802..3af, legacy, pre-802.3at & 802.3at режим, както и разликата между класификацията и режима на потребление в Power over ethernet на вашия комутатор (GS1920/GS1900/XGS1930/XS1930 и др.).

1) Каква е разликата между режимите на захранване на PoE?

Преминете към:

PORT > PoE Setup

• Режим 802.3af: Портът е захранен в режим IEEE 802.3af
• Legacy: Портът се захранва с висок пусков ток, който се използва от старите PD с изискване за мощност над 15 W при включване.
• Преди 802.3at: Първоначално портът се захранва в режим IEEE 802.3af и се превключва към режим IEEE 802.3at с висока мощност в рамките на 75 ms след включването на захранването. Използвайте този режим, ако PD не извършва класификация на слой 2 или ако комутаторът извършва двусъбитийна класификация на слой 1.
• 802.3at: Портът се захранва в режим IEEE 802.3af. Ако класът на PD, открит от комутатора, не е клас 4 (тип 2), портът все пак ще захрани PD, но в режим IEEE 802.3at могат да се захранват само PD от клас 4.

2) Класификация спрямо режим на потребление

Когато включвате определен брой PoE устройства (PD) към PoE комутатор Zyxel, може да се окаже, че само определен брой PD ще се заредят. Това се случва, тъй като PoE комутаторът има фиксиран разпределен капацитет за осигуряване на PoE захранване (моля, направете справка в информационния лист на устройството за подробностите за разпределения им капацитет на PoE). Така че, ако общото използване на PD достигне разпределения капацитет на комутатора, PD с по-нисък приоритет няма да получи захранване от комутатора. При това ограничение все пак бихте могли да увеличите количеството на свързващите PDs колкото е възможно повече, като промените режима на PoE на комутатора.

В комутатора за PoE има два различни режима на PoE:

Класификация:
Максималната мощност (mW) на PD ще бъде запазена за всеки PD в съответствие с нивото на приоритет на всеки порт.

Консумация:
Захранването ще бъде разпределено, така че всяко устройство ще получи мощност. Мощността, разпределена от комутатора, може да е по-малка от максималната мощност (mW) на PD.

При фабричната конфигурация по подразбиране режимът PoE е настроен на Класификация.

Когато се използва Класификация, комутаторът следва стандарта, определен за осигуряване на PD с максимална мощност. Това е гаранция, че PD може да има достатъчно мощност по всяко време. Разпределената мощност ще бъде запазена само за използването на този PD, без значение дали той се нуждае от захранване или не в този момент.

Въпреки това PD не винаги се нуждае от максимална мощност по време на работа. Така че използването на режима на потребление ще позволи на комутатора да разпределя мощността по-ефективно. В режим "Потребление" комутаторът ще позволи на всеки свързващ се PD да получи мощност и ще предоставя мощност само според заявката на PD. Така той може да захранва повече PD, отколкото при класификацията.

Моля, обърнете внимание, че ако комутаторът е изправен пред ситуация с ниско ниво на PoE захранване, независимо от това кои режими използвате, комутаторът ще се базира на приоритета на PoE настройката за всеки порт, за да осигури захранване на PD.

Стъпки за проследяване

Ако използвате GS2210-8HP или подобен комутатор и използвате само няколко порта за осигуряване на PoE, а свързаните PD не се стартират според очакванията, опитайте тези стъпки:

1. Влезте в комутатора, като използвате локалния му IP адрес и данните за достъп.

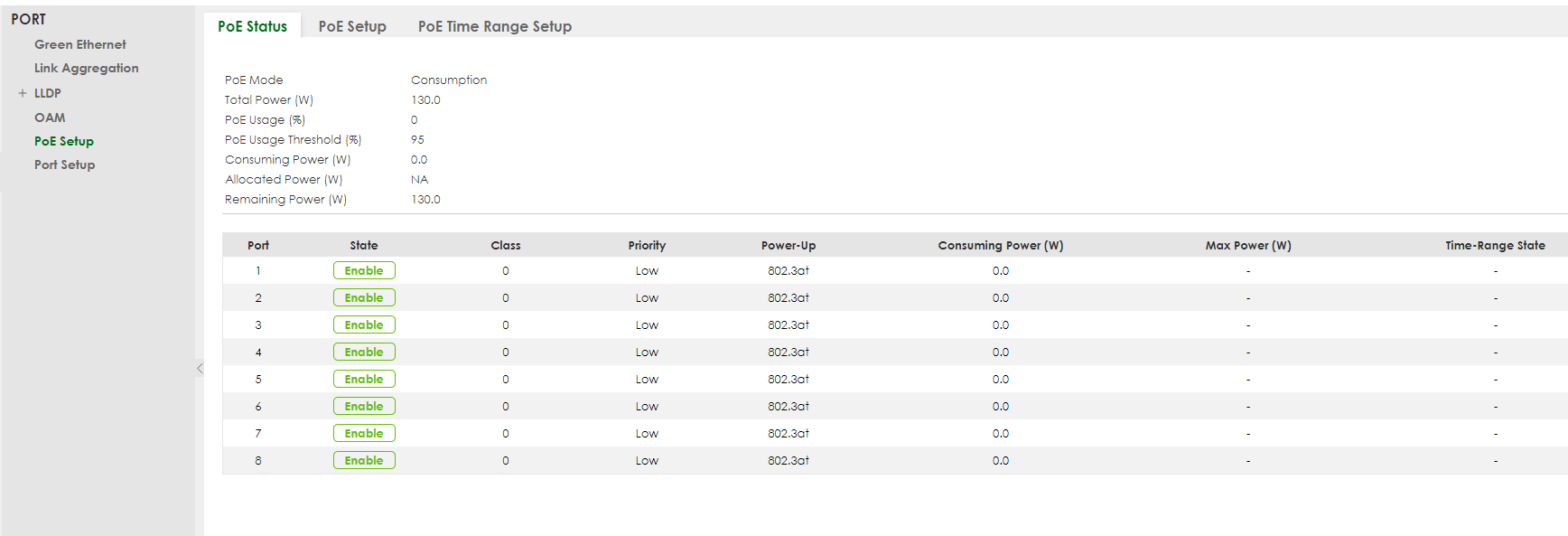

2. Навигирайте до:

PORT > PoE Setup > PoE Status

3. По подразбиране режимът PoE е зададен на Classification (Класификация). Променете го на Режим на потребление и приложете/запишете тази конфигурация.

Навигирайте до:

PORT > PoE Setup > PoE Setup

4. Свържете отново тези PDs към комутатора.
