Zyxel VMG Series [Безжичен маршрутизатор] - Конфигуриране на VLAN и VLAN група на безжичния маршрутизатор VMG

Това изчерпателно ръководство предоставя подробни инструкции за конфигуриране на виртуални локални мрежи (VLAN) на вашите VMG устройства, което може да е необходимо за установяване на интернет връзка или за отстраняване на проблеми. Това ръководство е удобно, ако притежавате някой от моделите устройства VMG: VMG1312, VMG3625, VMG3925, VMG3927 или VMG8825. Конфигурирането на VLAN често може да разреши проблема, когато интернет връзката ви не функционира правилно. VLAN ви позволяват да сегментирате мрежовия трафик, като подобрявате производителността и сигурността на мрежата. Следвайки стъпките, описани в това ръководство, можете да настроите VLAN групи на вашето VMG устройство, като гарантирате, че интернет връзката ви е конфигурирана правилно и че можете да поддържате стабилна и сигурна мрежова среда. Независимо дали настройвате нова интернет връзка или решавате съществуващ проблем със свързаността, това ръководство ще ви преведе през необходимите стъпки за конфигуриране на VLAN на вашето VMG устройство.

Свържете се директно към устройството на LAN порта и се уверете, че имате IP адрес в диапазона от 192.168.1.2 до 192.168.1.254 и въведете следния адрес в уеб браузъра си (Google Chrome/Safari):

Можете да влезете в рутера си чрез http://192.168.1.1 Стандартно потребителско име admin и парола 1234

Конфигуриране на VLAN

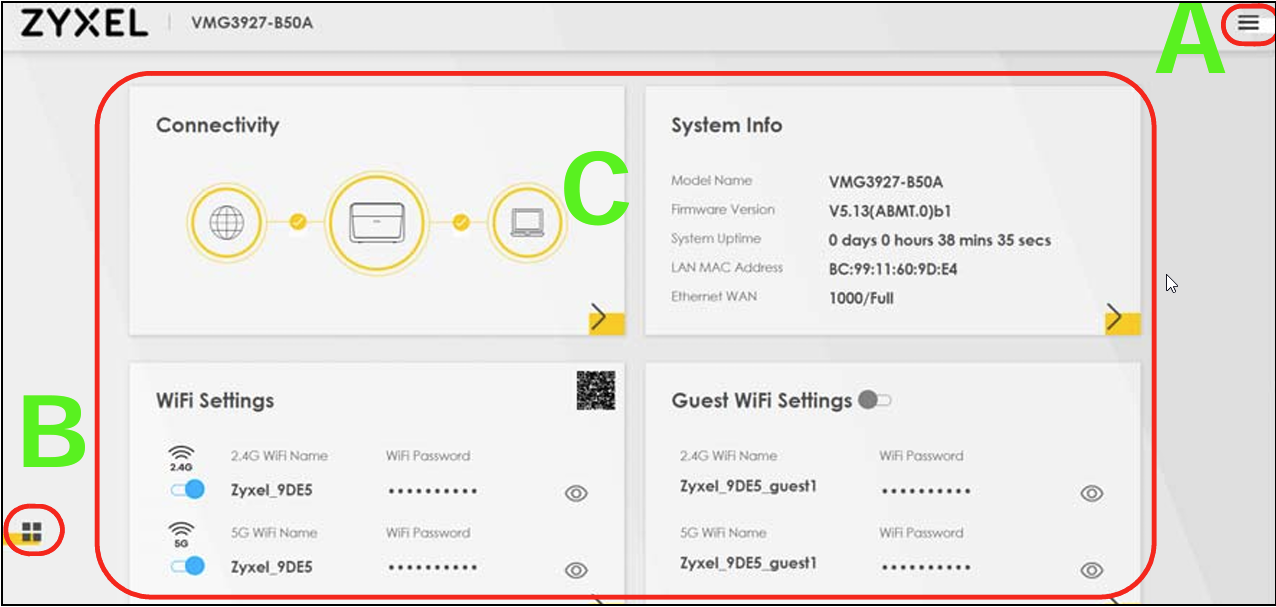

Отидете в "Меню", което се намира в горния десен ъгъл на екрана [A], показано на снимката по-долу:

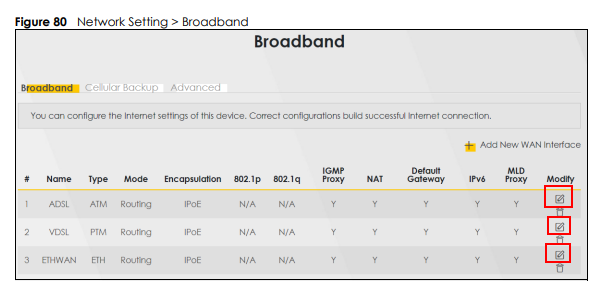

Navigate to "Network Setting -> Broadband -> Add/Edit New WAN Interface":

След това конфигурирайте 802.1p като "0", а 802.1q е вашият VLAN ID (например 7), който сте получили от вашия доставчик на интернет услуги, за да конфигурирате. Ако не сте сигурни какво да конфигурирате тук, моля, свържете се с вашия доставчик на интернет услуги (ISP). След това конфигурирайте 802.1p като "0", а 802.1q е вашият VLAN ID (например 7), който сте получили от вашия доставчик на интернет услуги, за да конфигурирате.

Конфигуриране на VLAN група

Ето пример за VMG8924-B10D, FW V5.13(ABGQ.3)C0

Стъпка 1: Създаване на група VLAN

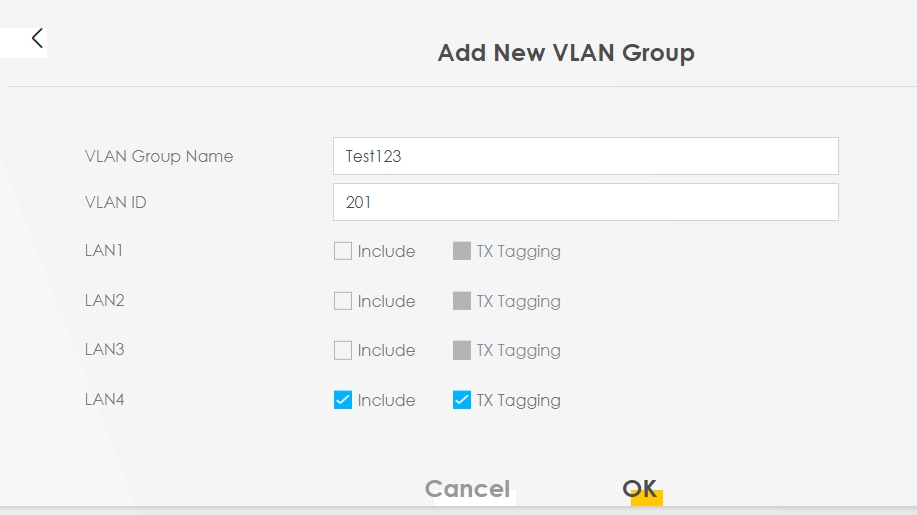

Navigate to GUI > Network Setting > Vlan Group, click Add New VLAN Group

• Създаване на име на групата
• Въведете идентификатора на VLAN, който ви е необходим
• Щракнете върху LAN мрежата, която искате да използвате; маркирането TX означава, че когато трафикът за изтегляне се движи в посока от CPE към LAN клиента, той ще има VLAN таг. Ако устройството ви знае за VLAN и трябва да има VLAN етикет, щракнете върху опцията за етикетиране
• Щракнете върху OK, за да завършите тази стъпка.

Изграждане на група интерфейси

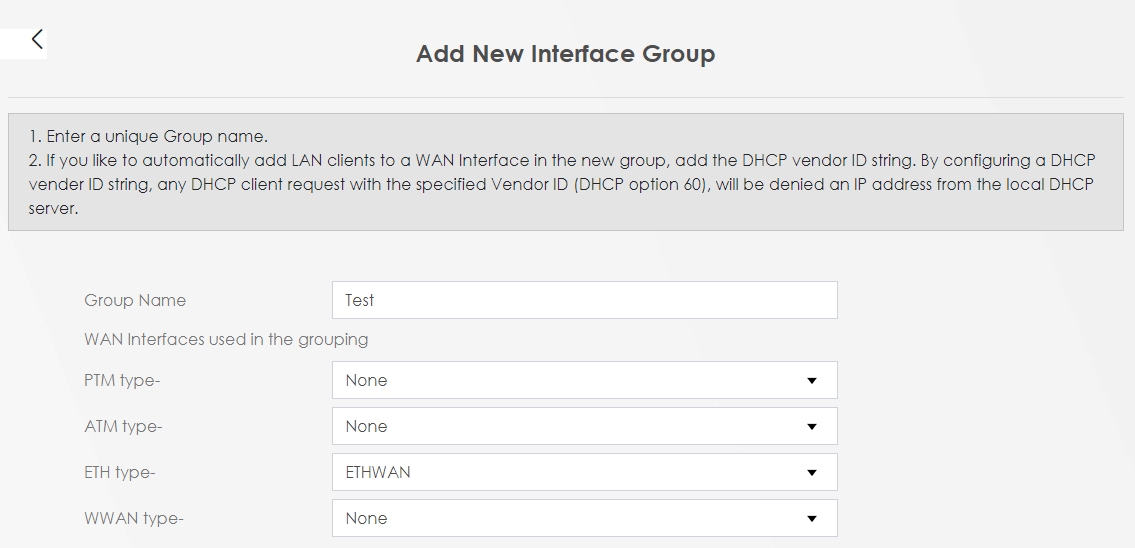

Go to GUI > Network Setting > Interface Grouping, click Add New Interface Group

• Въвеждане на име на групата
• Посочва интерфейса WAN, който ще се използва от тази група

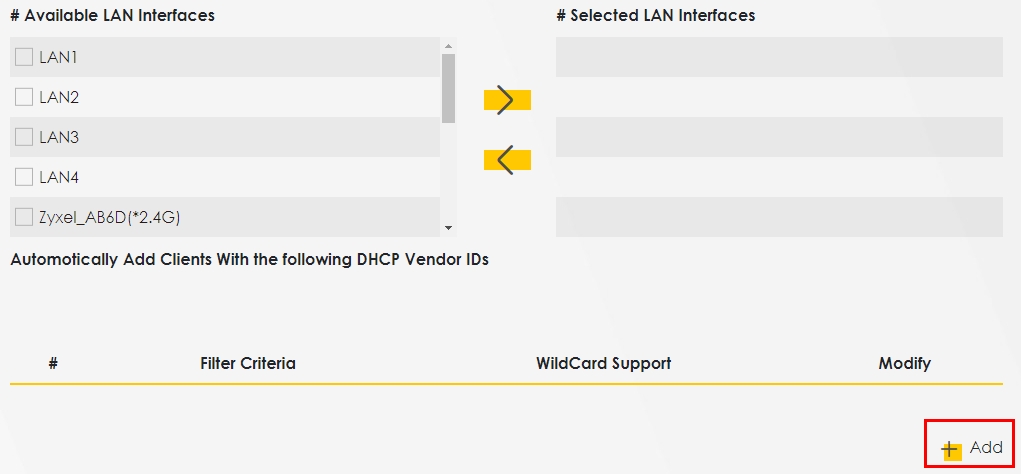

• За LAN клиент сега щракнете върху LAN4 и моля, превъртете надолу, за да изберете "+Add" (Добавяне).

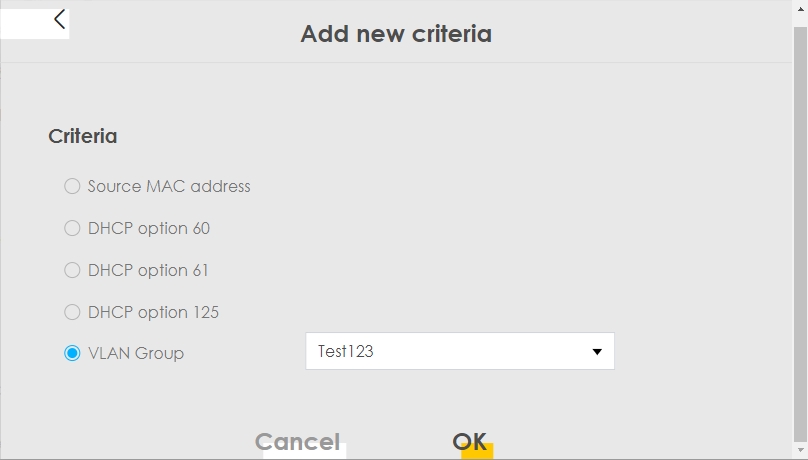

• В тази група трябва да се избере условието за VLAN група, а не номерът на LAN порта. По този начин тук задаваме критерии за група, а не избираме LAN 4 порт.

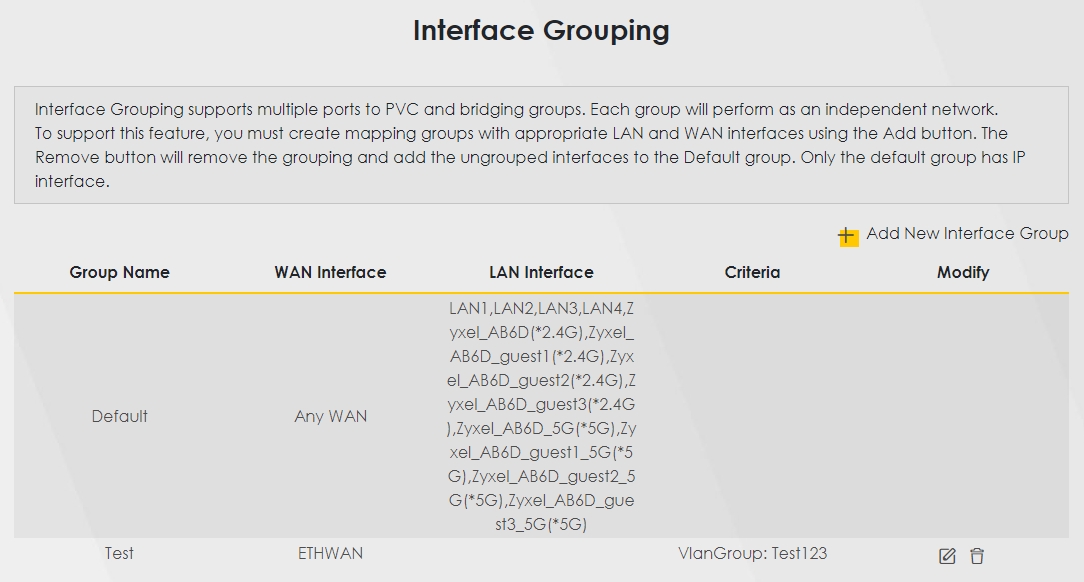

• Конфигуриране на резултата

Промяна на обхвата на DHCP

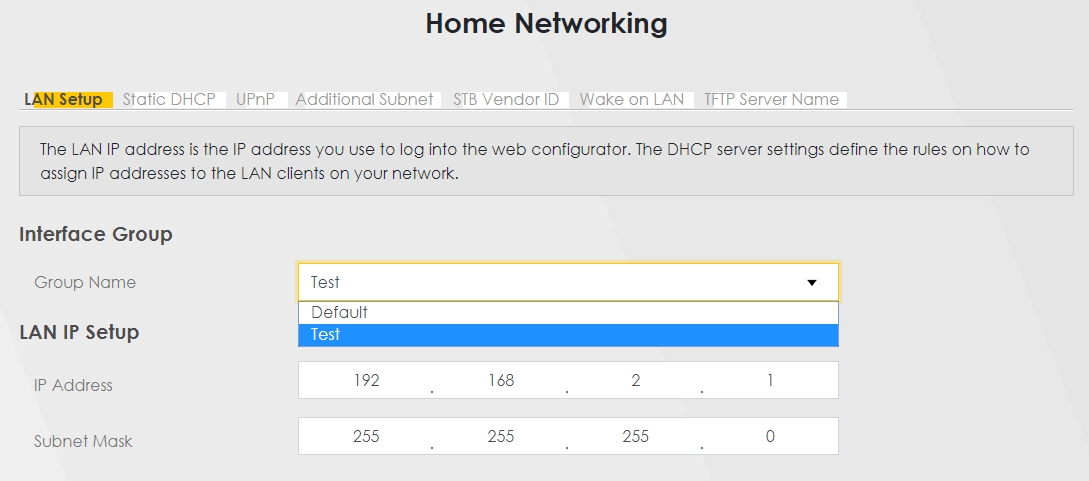

Go to GUI > Network Setting > Home Networking, Add New Interface Group

• Сега можете да видите, че е създадена нова група и можете да промените LAN хоста и обхвата на DHCP пула според нуждите си.
