Мрежов комутатор - Промяна на IP адреса за управление на комутатора [Първо влизане]

Този пример показва на администраторите как да използват уеб графичния потребителски интерфейс или чрез ZON, за да управляват IP адресите на комутаторите и да избегнат неволен достъп на администраторите до грешни устройства.

Както е показано по-долу, в средата има два комутатора. И двата IP адреса по подразбиране на двата комутатора са 192.168.1.1. Тъй като и двата имат един и същ IP адрес, не можете да сте сигурни до кой комутатор имате достъп, когато се опитате да достигнете до неговия IP адрес.

1) Конфигуриране на IP адреса за управление чрез ZON

Изтеглете и отворете ZON (вижте тази статия)

След това маркирайте комутатора, за който искате да промените IP адреса

Задайте желания IP адрес на комутатора (в повечето случаи се предпочита DHCP):

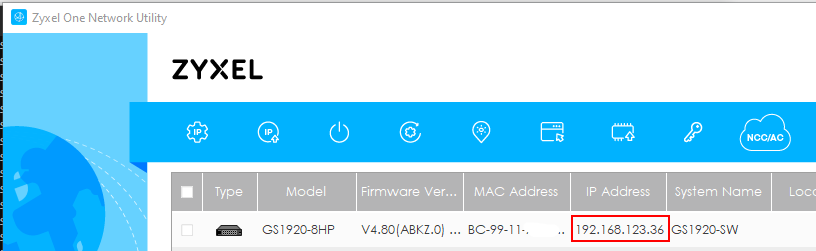

Потърсете новия IP адрес в ZON:

Влезте чрез уеб браузър:

Удостоверения: admin / 1234

1) Конфигуриране на IP адреса за управление чрез уеб графичен интерфейс

1. Прекъснете връзката между Switch-1 и Switch-2.

2. Задайте IP адреса на компютъра в същата подмрежа като тази на Switch-2.
В този пример IP адресът ще бъде 192.168.1.100.

3. Отворете браузър (IE, Chrome, Safari, Firefox и др.). Отидете на уебсайта http://192.168.1.1 (IP адрес за управление по подразбиране). Въведете за потребителско име "admin" и за парола: "1234" (данни по подразбиране) и влезте в уеб графичния потребителски интерфейс.

4. Навигирайте до:

SYSTEM > IP Setup > IP Setup

След това конфигурирайте IP адреса за управление по подразбиране с желаната от вас IP конфигурация (в този пример се предпочита DHCP)

5. Запазете конфигурацията си

Влезте отново в системата, като използвате новия IP адрес. След като влезете отново в системата, не забравяйте да щракнете върху иконата Save (Запазване), за да запазите новата конфигурация.

Тестване на резултата

Влезте в уеб графичния потребителски интерфейс и отидете в Меню > Основни настройки > Настройка на IP > Конфигурация на IP. Проверете дали IP адресът вече е конфигуриран като DHCP.

Внимание, моля, запазете конфигурацията след промяна.

Ако захранването бъде прекъснато или загубено преди запазването на конфигурацията, устройството ще се върне към последната запазена конфигурация... която може да бъде по подразбиране на устройството.

Бутон "Запазване" в графичния интерфейс Legacy

Бутонът " Save" (Запазване) се намира в горния десен ъгъл на уеб графичния потребителски интерфейс.

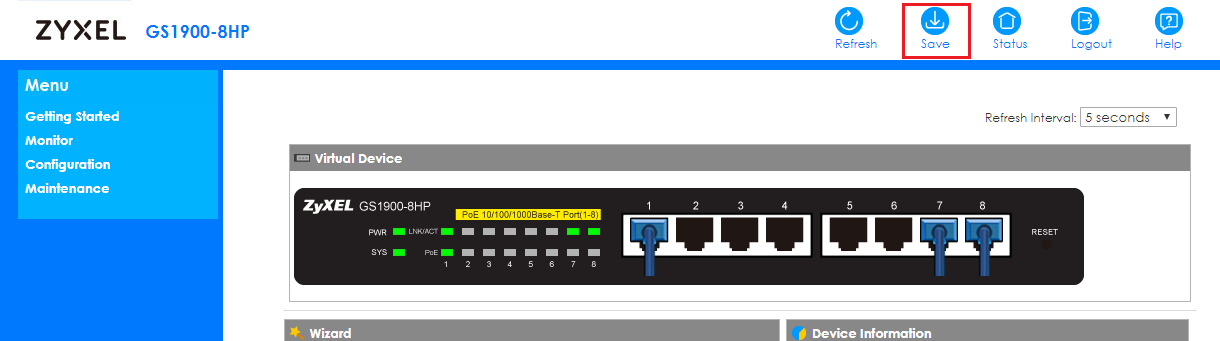

Пример за GS1900-8HP:

Пример за XGS4600-32

Демонстрационен видеоклип за конфигуриране
