Комутаторите XGS2220 PoE поддържат опции PoE+ и PoE++ (60 W), за да отговорят на изискванията за приемане на различни WiFi 6/6E AP и PTZ камери с висока консумация на енергия. Портовете 10G Multi-Gig PoE също така проправят пътя за бъдещата технология WiFi 7. За да се използва максимално бюджетът за захранване на системата, XGS2220 е готов да работи с широка гама Zyxel WiFi 6/6E AP за всяка мрежа.

Преглед и управление на богати набори от функции чрез удобен за потребителя уеб интерфейс

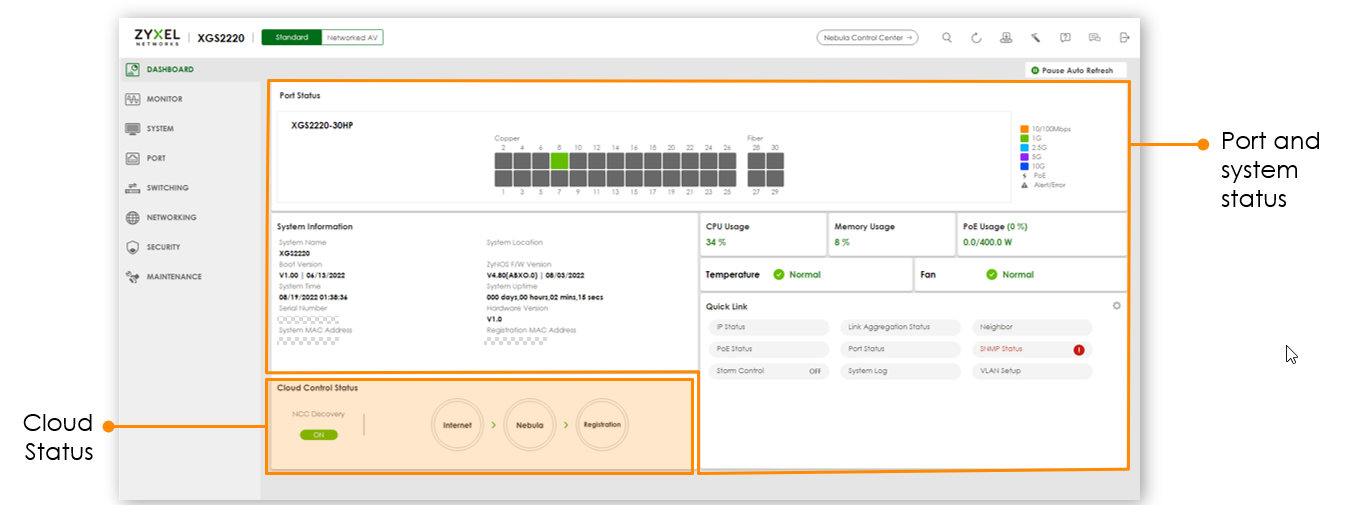

Освеженият уеб интерфейс осигурява състояние на комутатора в реално време с графични изгледи.

Мощната миграция

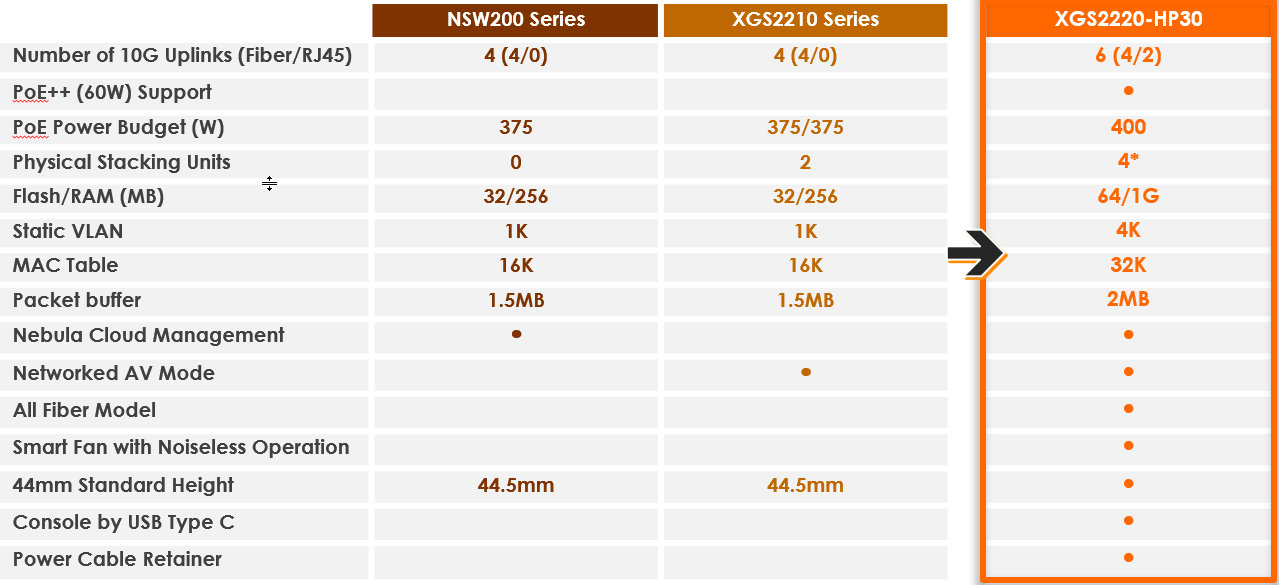

Серията XGS2220 е наследник на серията XGS2210 (и серията NSW200), която разполага с по-голям бюджет за мощност и усъвършенствани системни функции.

* В бъдещото издание на фърмуера

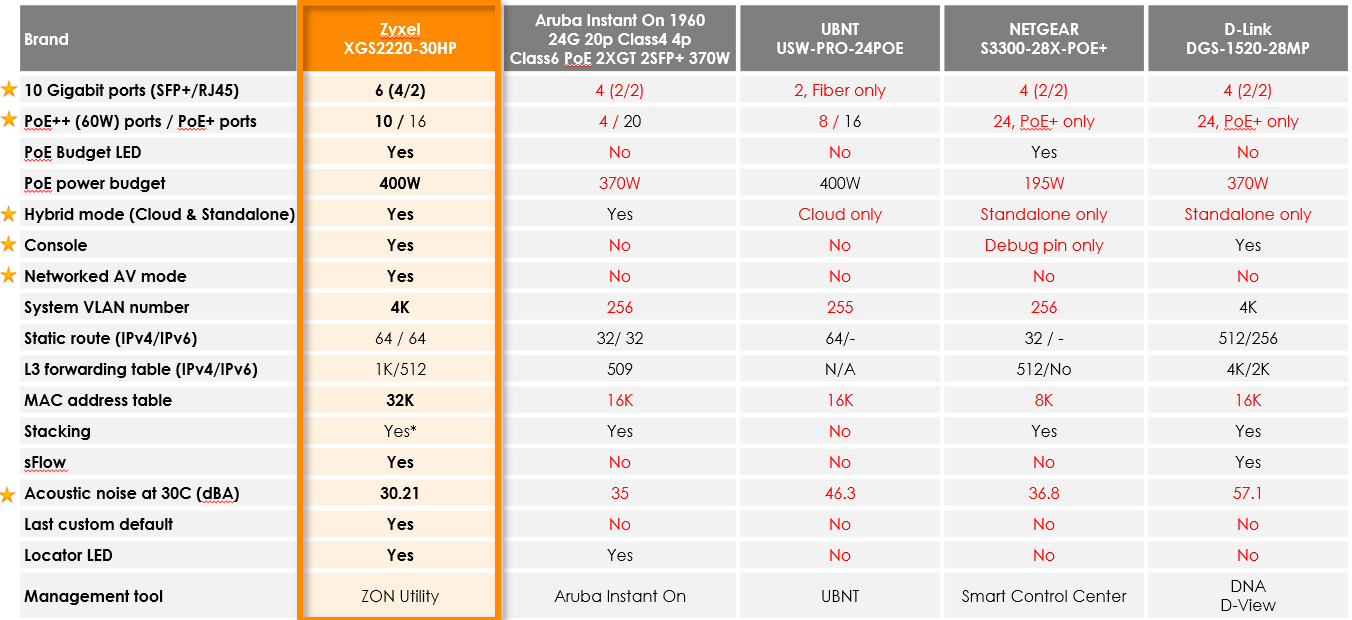

Матрица за сравнение на основните конкуренти на XGS2220-30HP

* В бъдещо издание на фърмуера

Първи вход/манипулатор

За да се свържете с уеб интерфейса на комутатора, трябва да знаете IP адреса на устройството.

Ако използвате DHCP сървър.

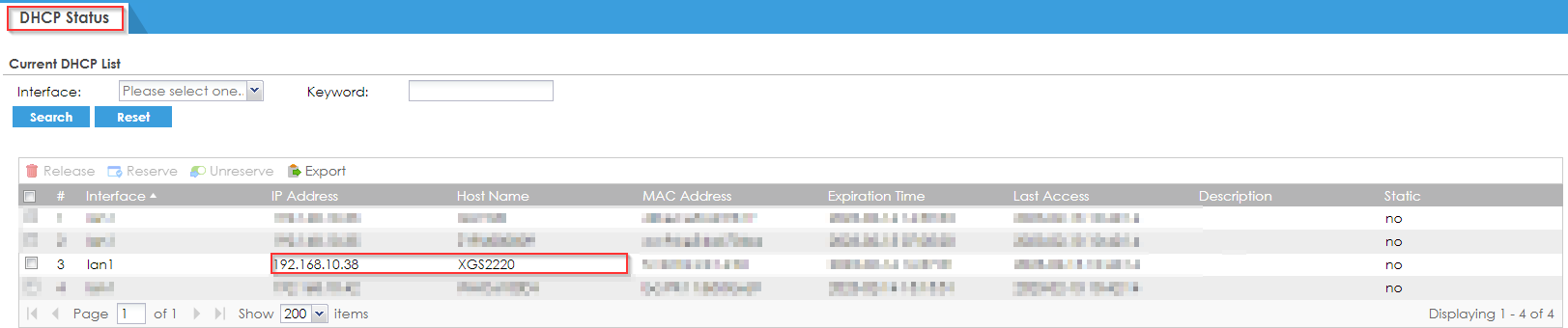

Превключвателят ще получи IP адрес автоматично. Можете да разберете IP адреса с помощта на нашата програма ZON или като проверите с вашия DHCP сървър.


Ако не използвате DHCP сървър.

Свържете връзката между комутатора-1 и компютъра (препоръчваме да използвате порт 1 на комутатора).

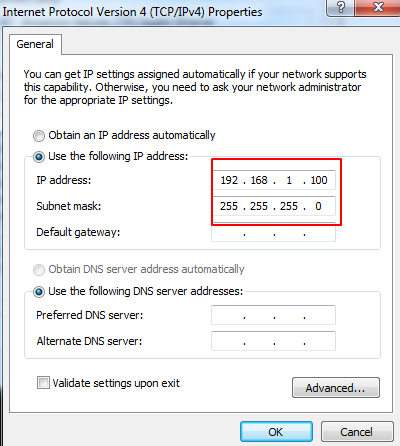

Задайте IP адреса на компютъра в същата подмрежа като тази на комутатора. Например, задайте IP адреса на компютъра като 192.168.1.100

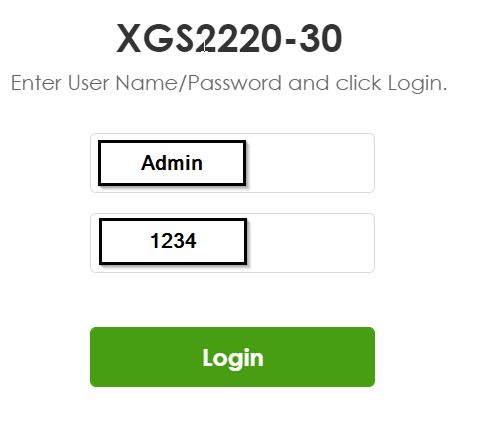

Отворете браузър (IE, Chrome, Safari, Firefox и т.н. ....). Отидете на уебсайта http://192.168.1.1 (IP адрес за управление по подразбиране). Въведете "username: admin; password: 1234" (потребителско име: администратор; парола: 1234) и влезте в системата.

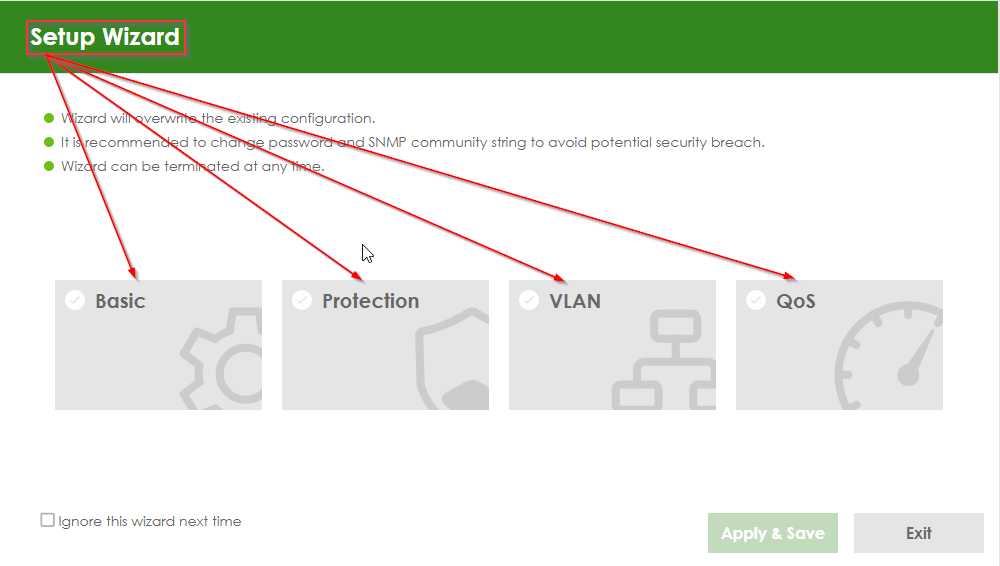

• Съветник

  Съветникът за настройка се състои от следните части:

1. Basic (Основни) - за конфигуриране на IP адреса на комутатора, DNS сървъра, системната парола, общността на SNMP и агрегирането на връзките (trunking).
2. Защита - за да активирате защитата от примки (loop guard) и контрола на излъчваните бури (broadcast storm control) на комутатора и неговите портове.
3. VLAN - за създаване на статична VLAN, присвояване на портове към VLAN и задаване на портовете да маркират или да не маркират изходящите кадри.
4. QoS - за да определите нивото на приоритет на частта по IEEE 802.1p за QoS.

Основна конфигурация

Настройте IP/DNS, задайте паролата си, общността на SNMP, агрегирането на връзките и прегледайте готовите резултати.

За да настроите своя IP/DNS.

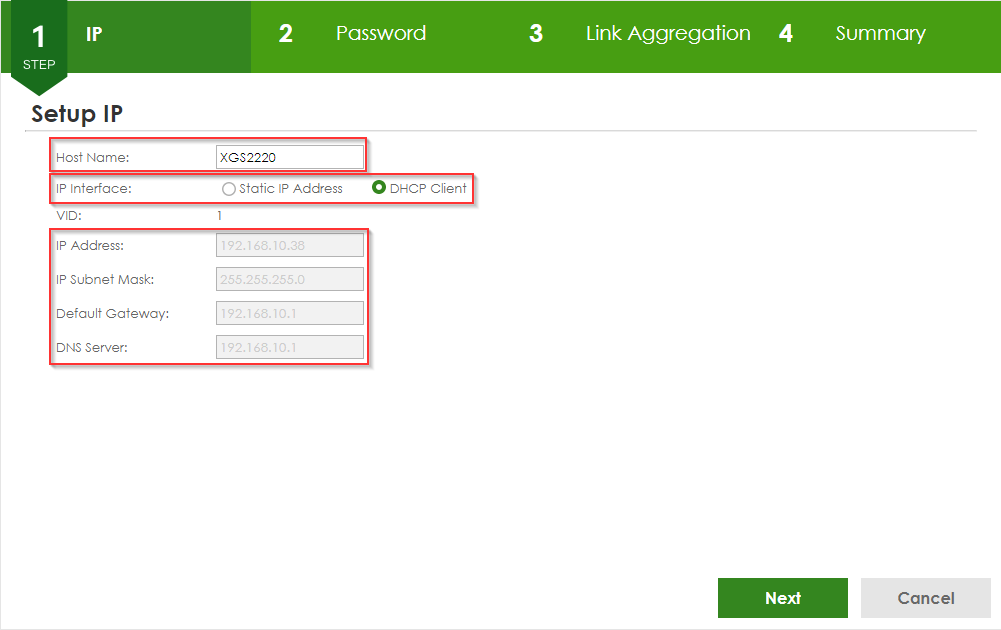

Щракнете върху Съветник > Основни > Стъпка 1 IP, за да получите достъп до този екран.
Препоръчваме ви да резервирате IP адрес на вашия DHCP сървър или да зададете IP адреса ръчно. В противен случай IP адресът на вашия шлюз може да се промени.

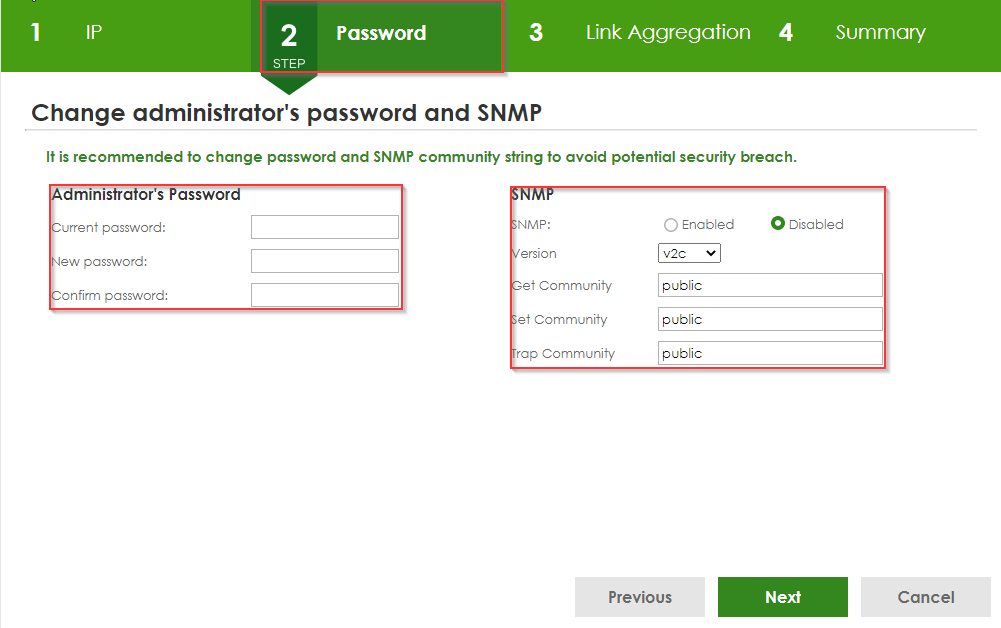

След като щракнете върху Next( Напред), се появява екранът Password (Парола)

Парола - за да гарантирате сигурността, препоръчваме да зададете силна парола (Забележка: Въвеждащият низ на което и да е поле в този екран не трябва да съдържа [ ? ], [ | J. ('].["]. или (,). В полетата за парола също не се допуска [ интервал ].)

SNMP - Изберете Enabled (Включено), за да позволите на комутатора да действа като SNMP агент. Което позволява на мениджърска станция да управлява и наблюдава комутатора чрез мрежата. Изберете Disabled (Изключено), за да изключите тази функция. Версията на SNMP на комутатора трябва да съвпада с версията на SNMP мениджъра (Забележка: SNMP версия 2c е обратно съвместима със SNMP версия 1.).

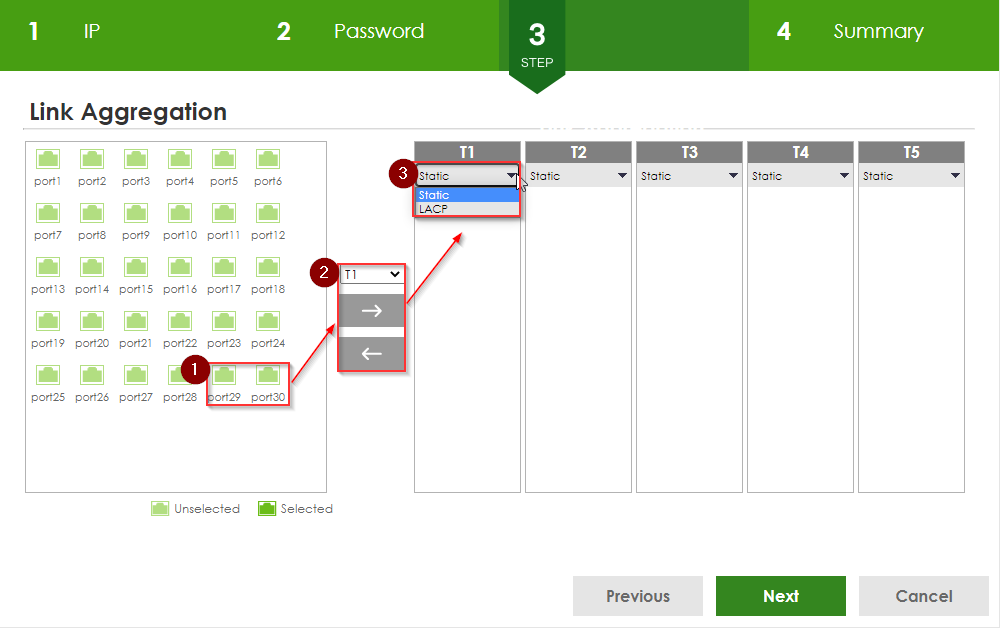

След като щракнете върху Next( Напред), се появява екранът Link Aggregation (Агрегация на връзки).
Ако има нужда от обединяване на няколко комутатора с активирана агрегация, направете следните настройки. В противен случай щракнете върху "Напред".

1. Посочете портовете, които искате да използвате за Link Aggregation.

2. Изберете група за разполагане T1-T5.

3. Изберете LACP , ако портовете са конфигурирани да се присъединяват към магистрална група чрез LACP

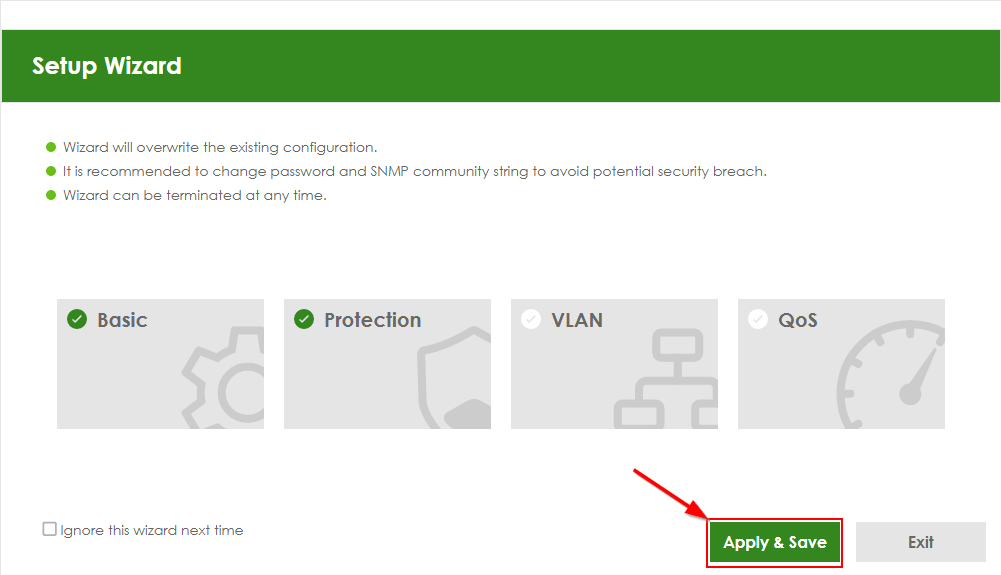

Не забравяйте да щракнете върху "Apply and Save" (Приложи и запази), за да се запазят и приложат вашите промени

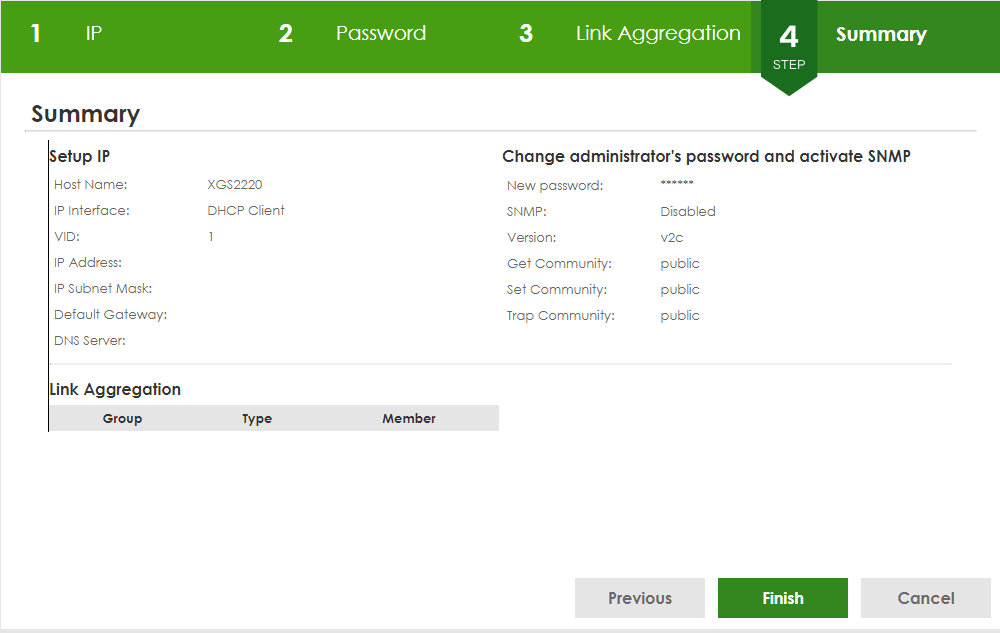

Основната конфигурация за XGS2220 е завършена, щракнете върху "Finish" (Завърши)

Защита

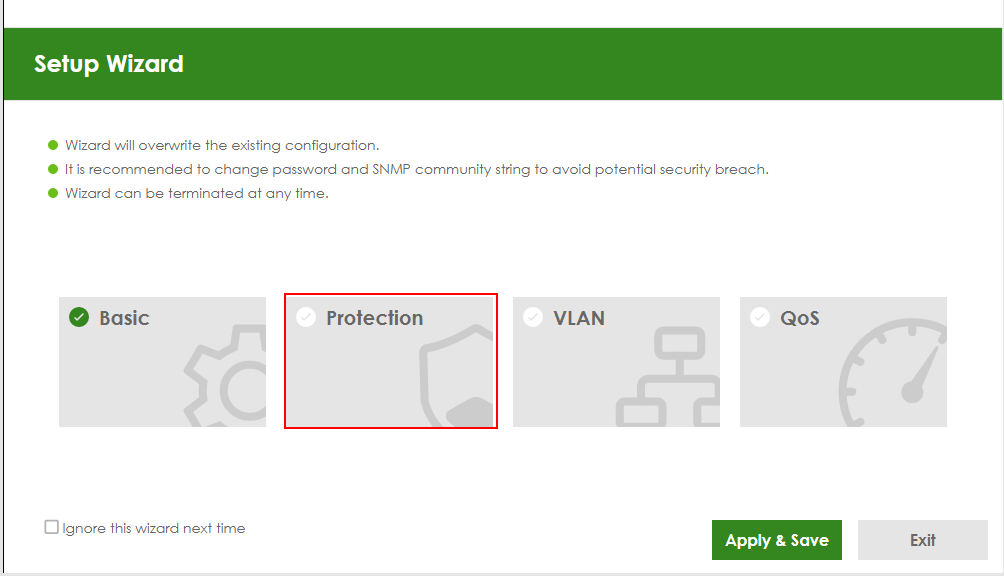

Отидете в раздела "Съветник за настройка" и изберете "Защита". Ще конфигурираме основните настройки за сигурност за нашето устройство.

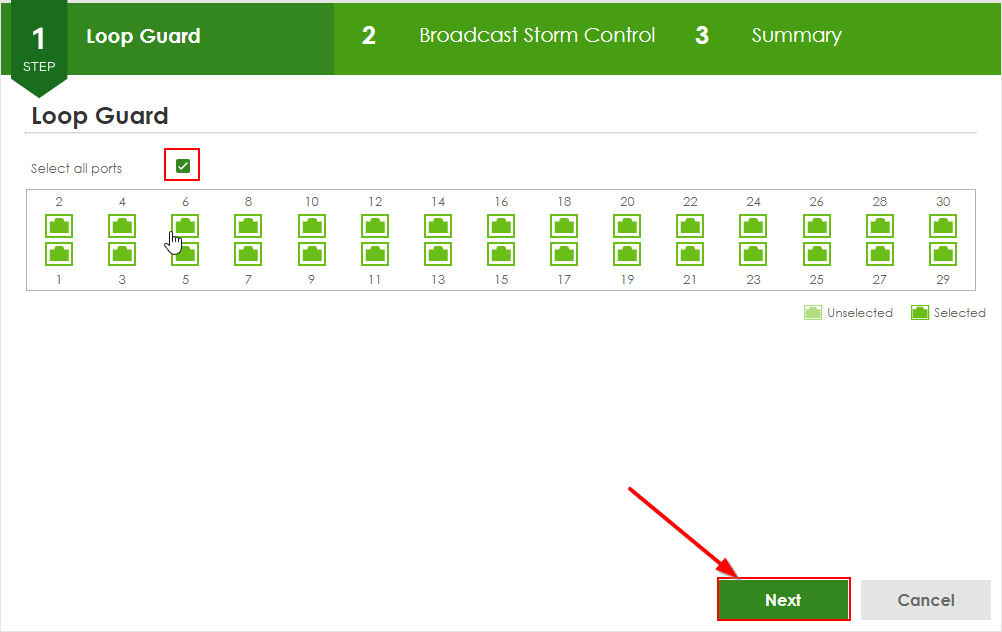

Защита от примки

Цикълът се получава, когато два порта на комутатора случайно са свързани с един и същ кабел. Това предизвиква broadcast storm (буря на излъчване), при която излъчваните съобщения непрекъснато зациклят обратно към комутатора и се излъчват многократно. Ако комутатор, който не е в състояние на контур, е свързан с комутатор, който е в състояние на контур, комутаторът в състояние на контур ще повлияе на другия комутатор. За да се справите с този проблем на границата на вашата мрежа, можете да използвате Loop Guard. Loop Guard позволява на вашия комутатор да деактивира порт, ако открие, че пакетите, изпратени през този порт, се връщат обратно към комутатора. Въпреки че протоколът Spanning Tree Protocol (STP) може да предотврати контурите в ядрото на мрежата, той не може да предотврати контурите, които се появяват в края на мрежата.

Забележка: Защитата от контури обикновено се използва в ситуации, когато има проблем, свързан с комутатора в мрежата. Активирането на защитата на контура на
може да помогне при отстраняването на проблеми и предотвратяването на прекомерно наводняване на мрежата.

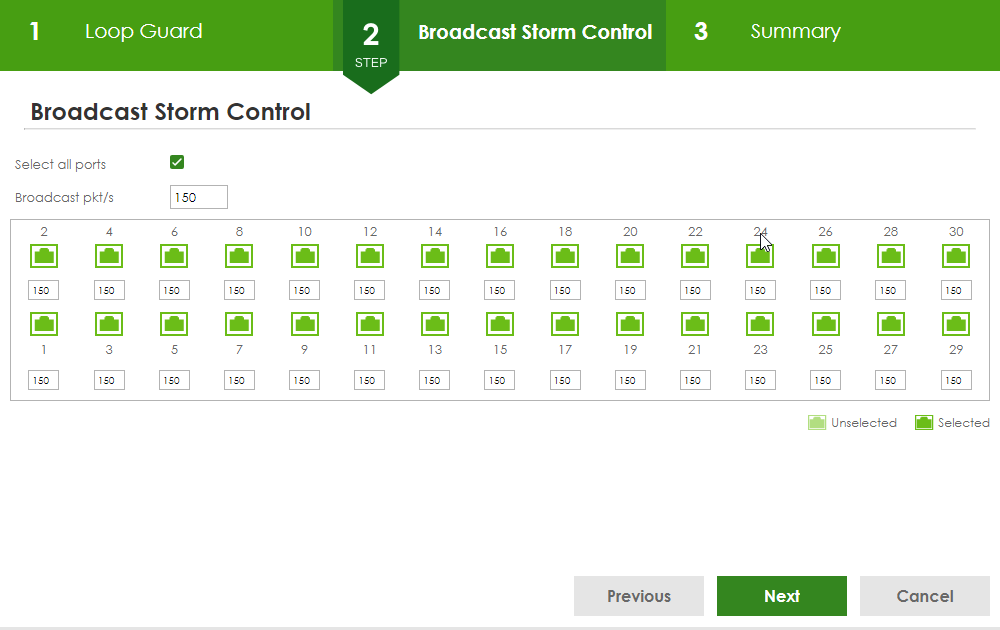

Контрол на бурите при излъчване

Broadcast Storm Control е функция, която предотвратява прекомерното наводняване на мрежата, причинено от излъчвани съобщения, изпращани от устройства в мрежата. Тези излъчвани съобщения могат да включват DHCP заявки, "живи" съобщения и други известия, които информират устройствата в мрежата за изпращача. Ако в мрежата ви се наблюдава висока латентност и загуба на пакети, включването на функцията Broadcast Storm Control може да помогне, като ограничи броя на излъчваните пакети, които комутаторът ще приеме и препрати. Това предотвратява претоварването на комутатора с твърде много пакети наведнъж, което може да доведе до отпадане на излъчваните пакети и подобряване на производителността на мрежата. За да конфигурирате Broadcast Storm Control, можете да изберете конкретните портове, на които искате да го активирате. Можете също така да зададете ограничение на броя на разрешените broadcast пакети в секунда. Препоръчително е да го деактивирате или да използвате ограничение от 150 broadcast пакета в секунда в малка до средна по големина мрежа. След като сте направили избора си, щракнете върху "Напред", за да продължите.

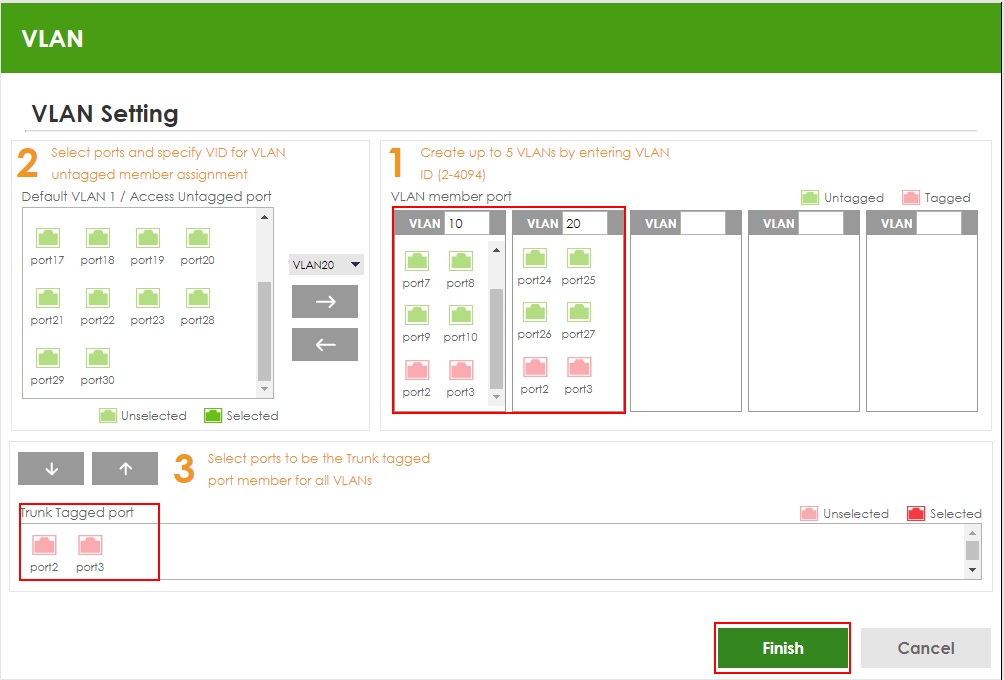

Конфигуриране на VLAN

Изберете портовете, които искате да присвоите на първата група членове на VLAN, и присвоете VLAN ID на тази група членове.

• Щракнете върху портовете, за да ги маркирате като "избрани".
• Използвайте стрелката надясно, за да ги преместите в групата членове на VLAN "x"
• Използвайте падащия списък "VLAN10" над сивите стрелки, за да изберете други магистрални групи (VLAN "x" 5-10)
• Изберете портовете, които ще членуват в групите с магистрални етикети за всички VLAN. Магистрален порт е порт на комутатор, който може да пренася маркиран трафик от една или повече VLAN.


Забележка: Не забравяйте, че имате възможност да зададете няколко маркирани членове на порт, но само един немаркиран член (VLAN по подразбиране) на порт. Ако искате да научите повече за VLAN, можете да се обърнете към тази статия.

Настройка на QoS

Нисък приоритет. В бизнес средите портовете за гости може да искат да имат нисък приоритет за трафика, където бизнес сървърите и другото жизненоважно ИТ оборудване може да искат висок приоритет.
