Zyxel Multy backhaul – Ethernetové páteřní sítě: co potřebujete vědět

Backhaul označuje připojení (například měděné kabely, optická vlákna nebo bezdrátová spojení), která propojují hlavní síť s menšími lokálními sítěmi. Toto uspořádání pomáhá rozšířit pokrytí sítě, takže uživatelé mohou přistupovat k internetu prostřednictvím těchto regionálních sítí.

Oznámení o ukončení životnosti (EOL)

Tímto vás informujeme, že produkt Multy M1 (WSM20)/Multy Mini (WSQ20)/Multy Plus (WSQ60)/Multy U (WSR30)/Multy X (WSQ50) oficiálně dosáhl statusu ukončení životnosti (EOL). V důsledku toho již není zaručena technická podpora. Jakékoli další používání, konfigurace nebo úpravy provádíte na vlastní riziko. Děkujeme za pochopení.

Multy X, Multy Plus a Multy Mini umožňují bezdrátové i kabelové propojení mezi sebou. Upozorňujeme, že tento typ propojení je možný pouze mezi zařízeními stejného modelu.

Pokud kořenový uzel používá ethernetový kabel k připojení k rozšiřujícímu uzlu, systém Zyxel Multy WiFi podporuje současně kabelové i bezdrátové připojení a nejlepší cesta pro přenos dat bude záviset na výpočtu systému. To znamená, že systém Multy WiFi analyzuje prostředí a propustnost mezi jednotlivými uzly, aby vybral nejlepší cestu pro přenos vašich dat; přenos může probíhat přes kabelové nebo bezdrátové připojení.

Než nastavíte ethernetové backhaulové připojení, ujistěte se, že jste již bezdrátově spárovali všechny uzly ve vašem systému Multy WiFi. Ethernetové porty na zařízeních Multy mají rychlost 1 Gbps. Ujistěte se, že ethernetový kabel, který jste připojili, je kabel s rychlostí 1 Gbps nebo vyšší. Umístěte jednotlivá zařízení Multy na krátké vzdálenosti a proveďte bezdrátovou instalaci na všech zařízeních Multy před vytvořením ethernetového backhaulu, abyste se ujistili, že všechna fungují.  Po dokončení instalace zařízení Multy je přemístěte na požadované místo a připojte napájecí kabel a ethernetový kabel podle níže uvedené topologie.

Zyxel Multy WSR30 (Multy X / Multy Plus)

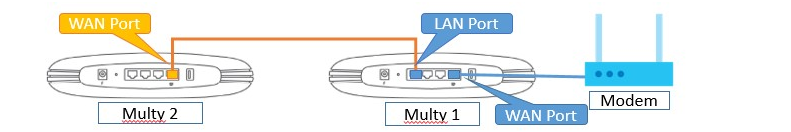

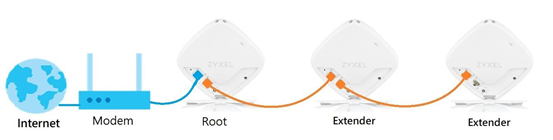

• Bez přepínače:

Krok 1. Nastavte WiFi systém Multy U (WSR30) pomocí bezdrátového backhaulu.

Krok 2. Připojte ethernetový kabel k portu LAN kořenového uzlu a k portu WAN uzlu extenderu.

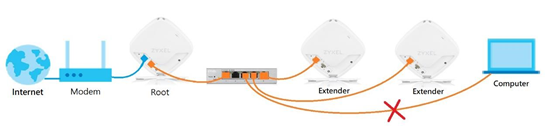

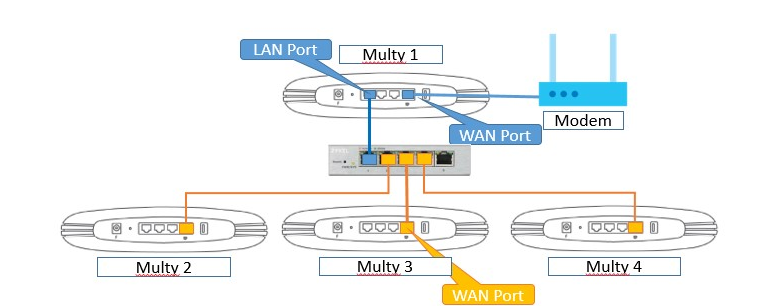

• Se switchem:

V tomto scénáři (se switchem) bude tento switch sloužit pouze pro ethernetovou backhaulovou komunikaci. Pokud se k tomuto switchi připojí jakékoli klientské zařízení, nebude mít přístup k internetu.

Krok 1. Nastavte systém WiFi Multy U (WSR30) pomocí bezdrátového backhaulového připojení.

Krok 2. Vypněte přepínač.

Krok 3. Pomocí dvou ethernetových kabelů připojte LAN port kořenového uzlu a WAN port rozšiřujícího uzlu ke switchi.

Krok 4. Zapněte přepínač.

Systém Multy může mít mnoho kombinací, níže je uvedeno několik příkladů.

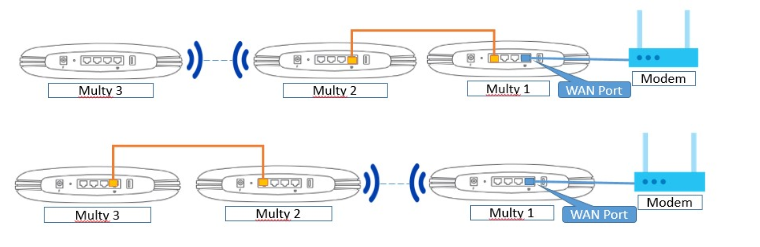

Možnost 1:

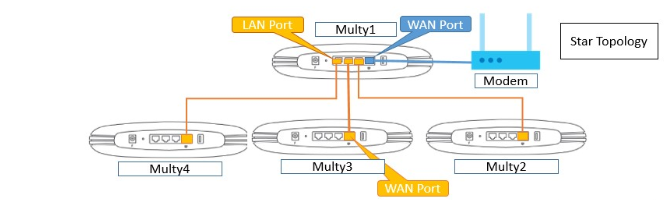

Možnost 2: Pokud máte více než dva zařízení Zyxel Multy, připojte je prosím

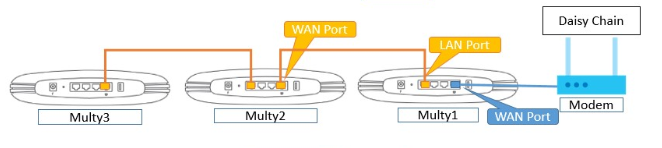

Možnost 3:

Možnost 4:

Možnost 5:

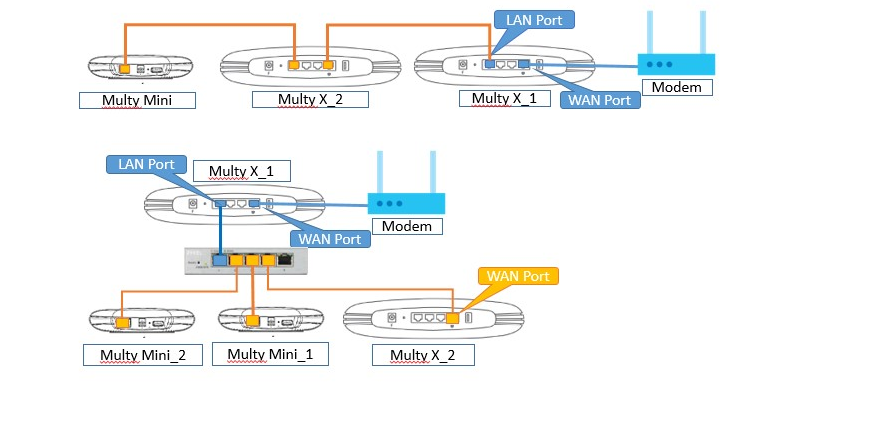

Multy MINI

Multy mini také podporuje ethernetový backhaul, ale mějte prosím na paměti,

•  Multy mini vyžaduje pouze Multy X jako kořenové zařízení
• Multy Mini nelze použít s Multy Plus nebo Multy U
