Ce document fournit un guide complet sur la configuration de l'appareil d'accès à Internet VMG / AMG / XMG DSL Router series pour fonctionner en mode pont et gérer la fonctionnalité du port LAN. En configurant l'appareil en mode pont, il se connecte via xDSL à votre fournisseur d'accès et délivre une simple connexion Ethernet sur le port 1, sans aucune tâche de routage ou de pare-feu effectuée par l'appareil. En outre, le guide explique comment désactiver les ports LAN 2 à 4 pour empêcher les clients de recevoir une autre adresse IP DHCP de votre serveur DHCP. En mode pont, toutes les tâches du réseau local, y compris le pare-feu et la gestion du réseau local sans fil, sont prises en charge par la passerelle connectée au VMG.
Nous disposons de deux versions différentes de l'interface graphique Web (appelées"Nouvelle" et"Ancienne") :
Mode Bridge VMG Series (Nouvelle version)
- Ouvrez un navigateur internet et accédez à l'interface web du VMG (192.168.1.1 par défaut).

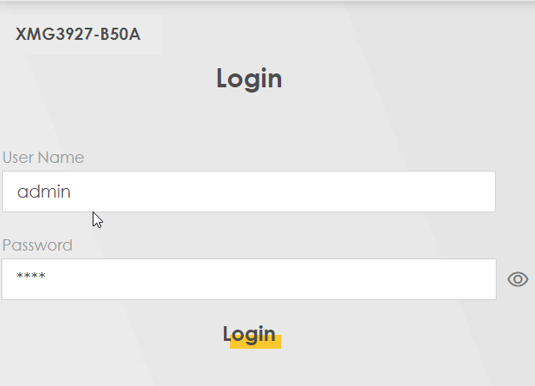

- Entrez votre nom d'utilisateur et votre mot de passe, qui sont par défaut :
Username: admin
Password: 1234 (or labeled on the device)
- Naviguez vers Paramètres réseau > Menu large bande

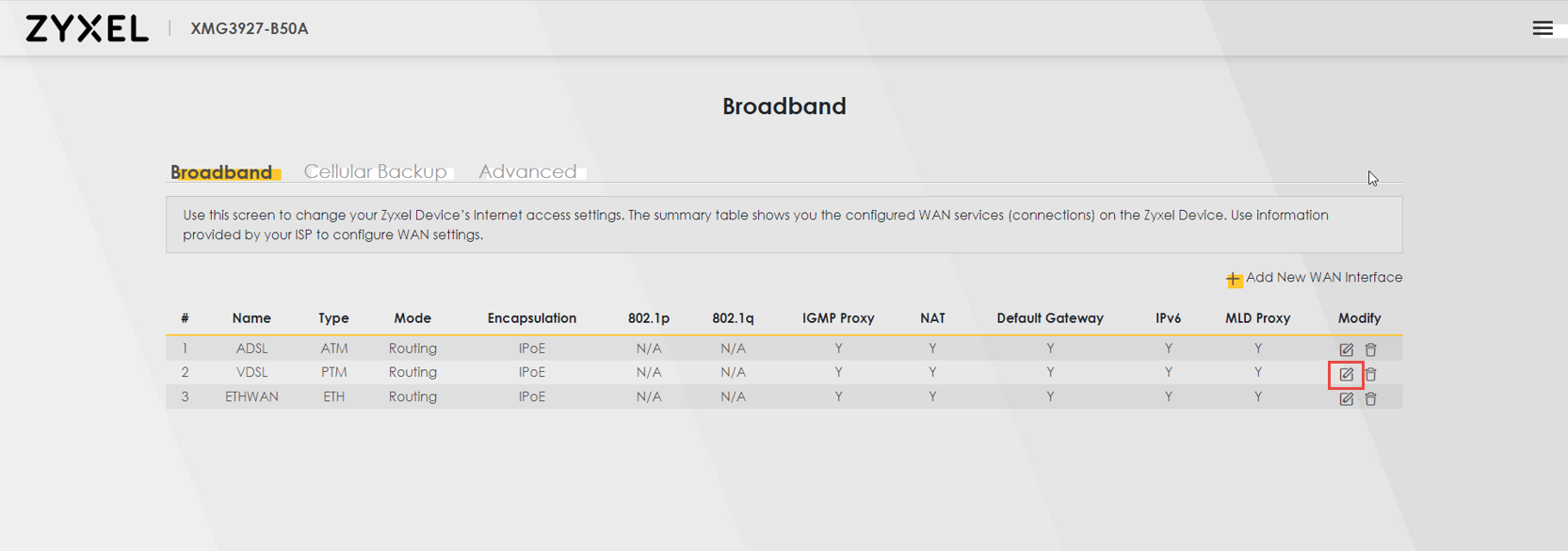

- Modifiez le type de connexion que vous souhaitez mettre en mode pont.

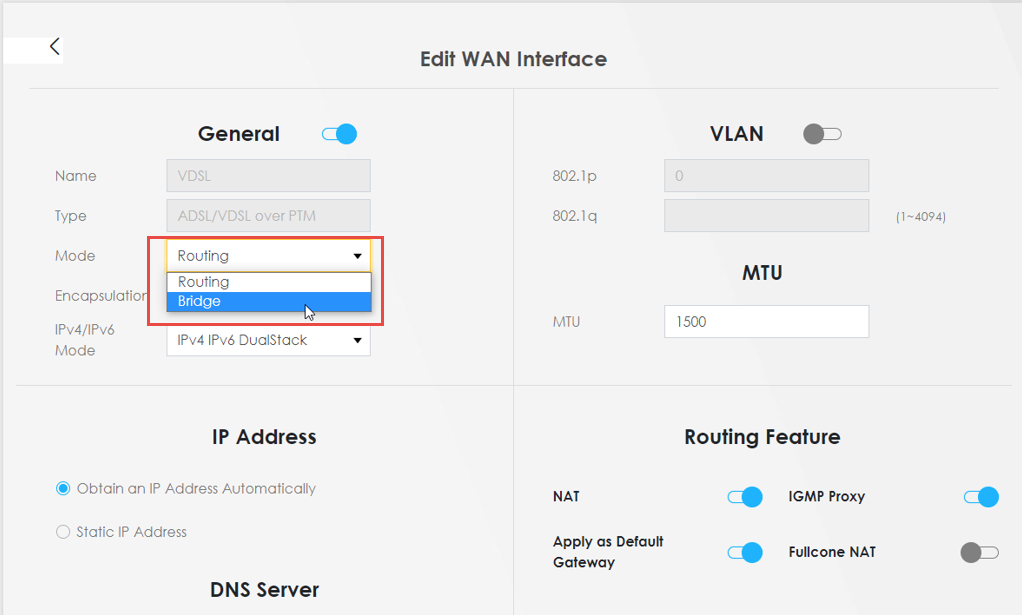

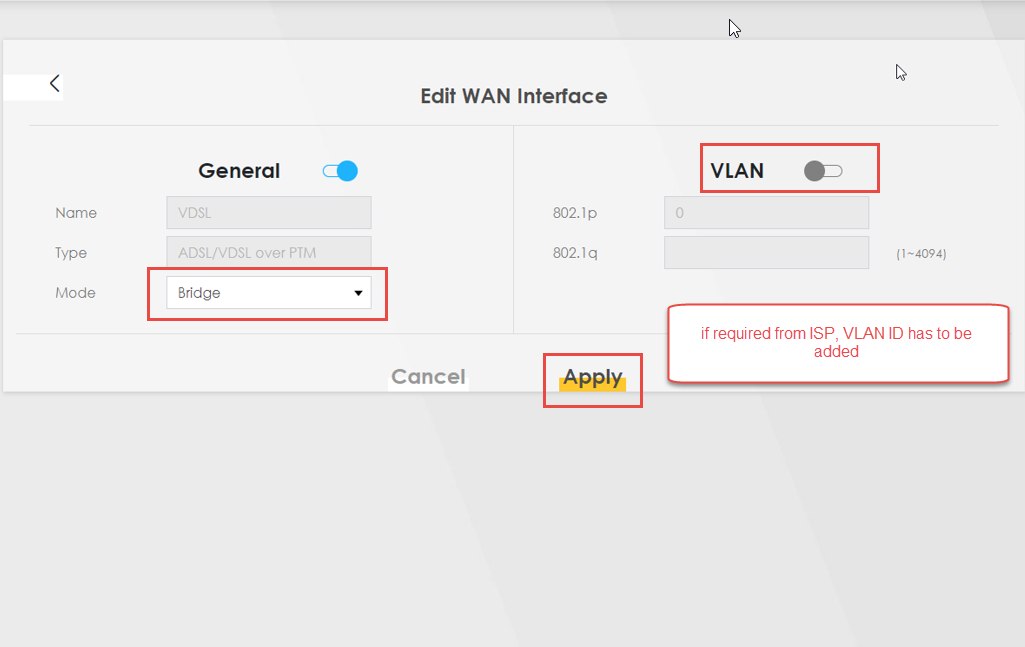

- Sélectionnez Bridge comme mode et entrez un ID VLAN, si nécessaire.

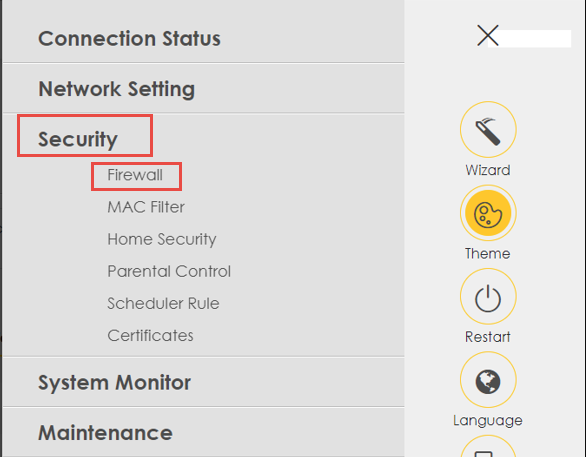

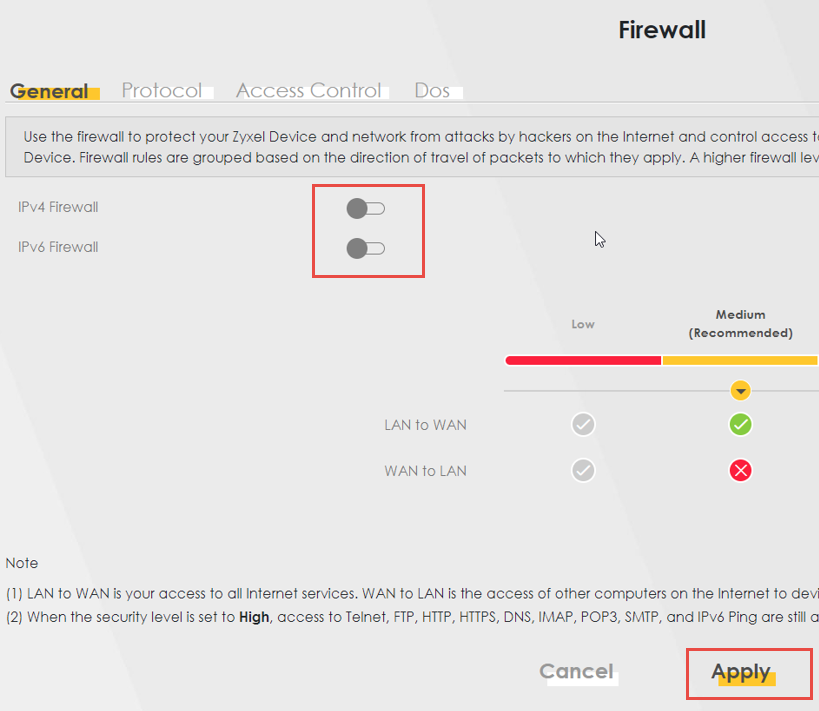

- Allez dans Sécurité > Pare-feu et désactivez le pare-feu IPv4 et IPv6.
- Après avoir configuré tout cela, redémarrez l'appareil, qui fonctionnera alors en mode pont.

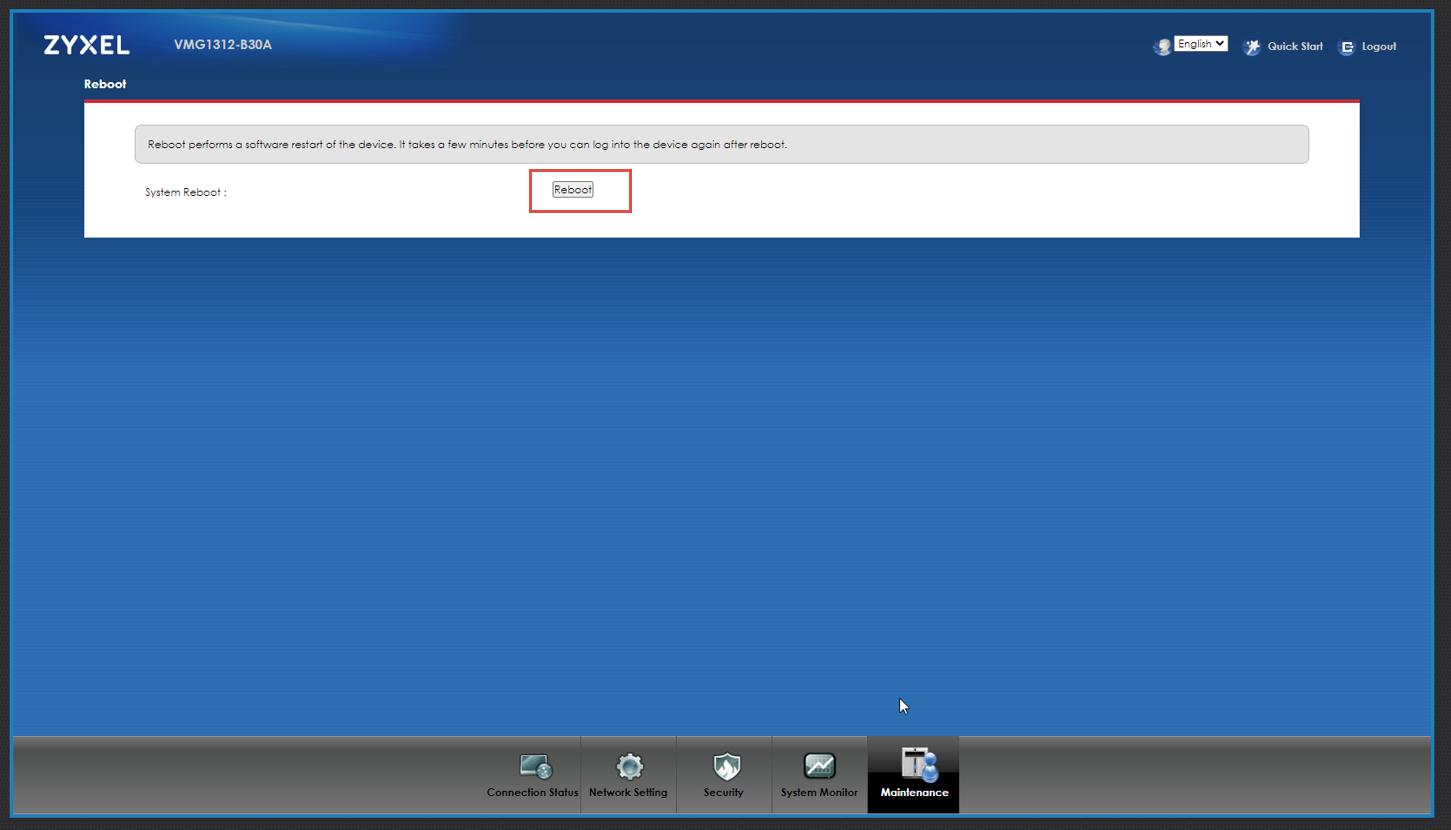

Maintenance > Reboot
Note : Le VMG est toujours accessible via son IP de gestion.
Mode pont Série AMG (ancienne version)
- Ouvrez un navigateur internet et accédez à l'interface web du dispositif XMG (par défaut 192.168.1.1).
- Entrez votre nom d'utilisateur et votre mot de passe, qui sont par défaut :
Username: admin
Password: 1234 (or labeled on the device)

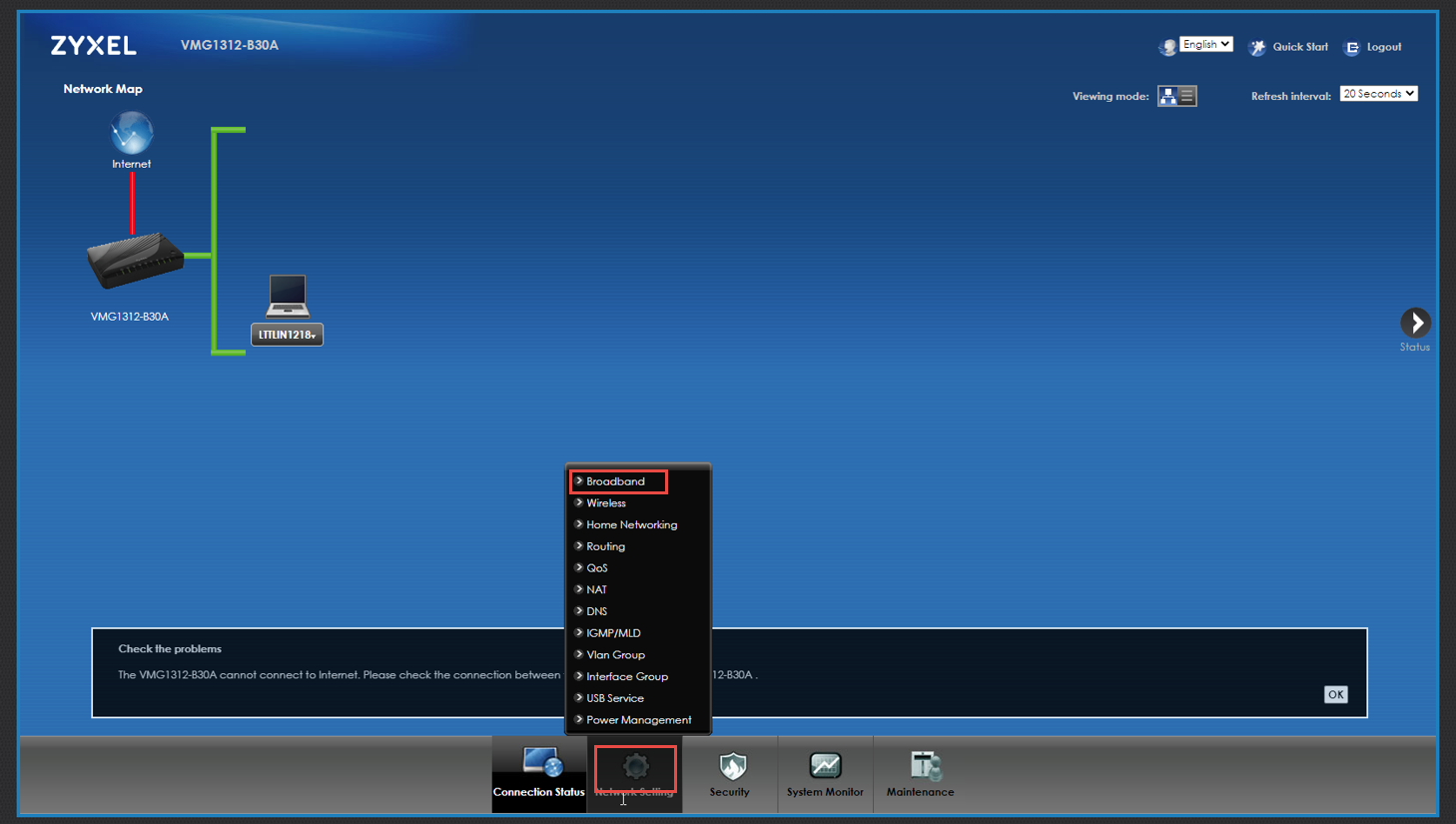

- Naviguez vers Paramètres réseau > Menu large bande

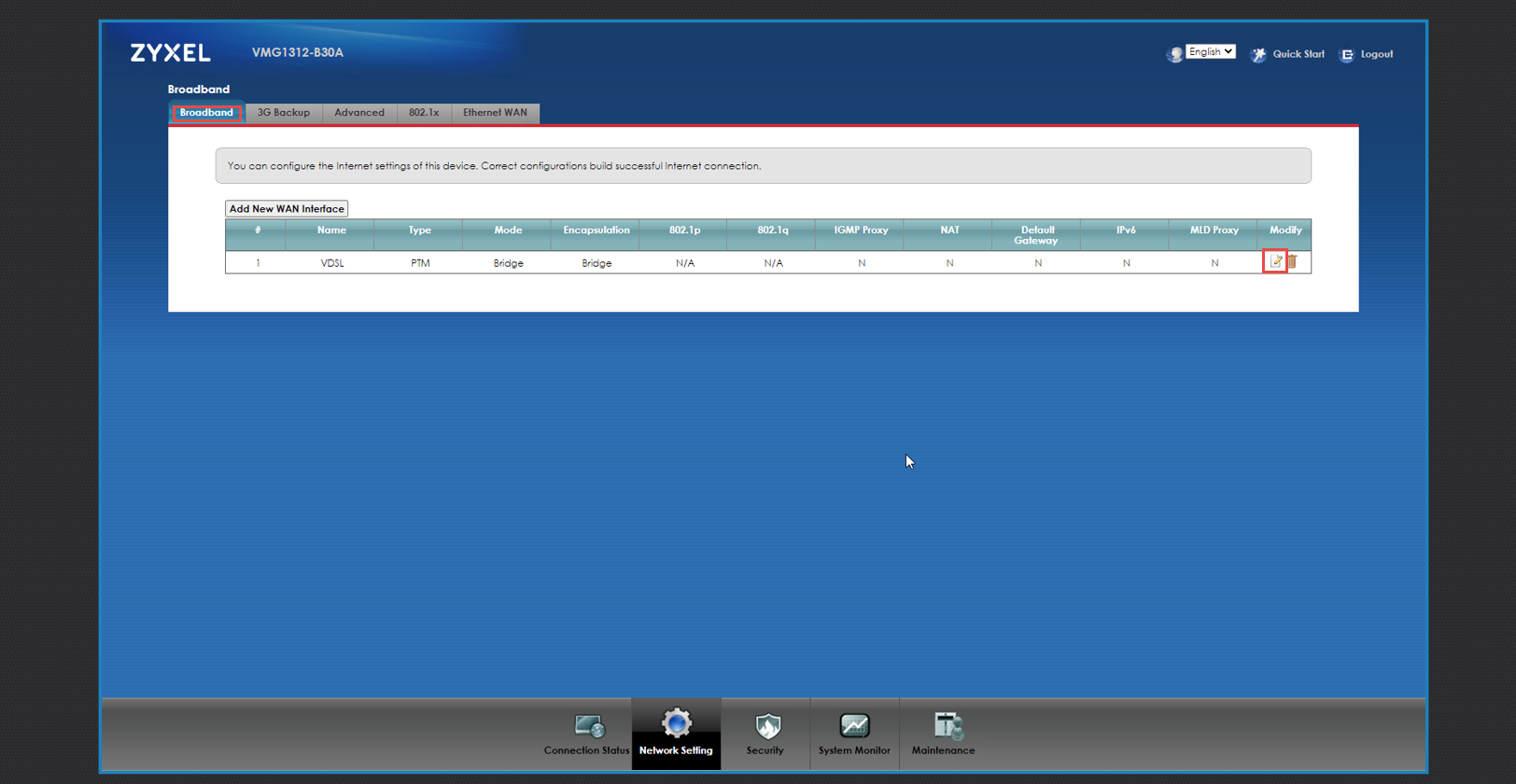

- Modifiez le type de connexion que vous souhaitez mettre en mode pont.
|
|

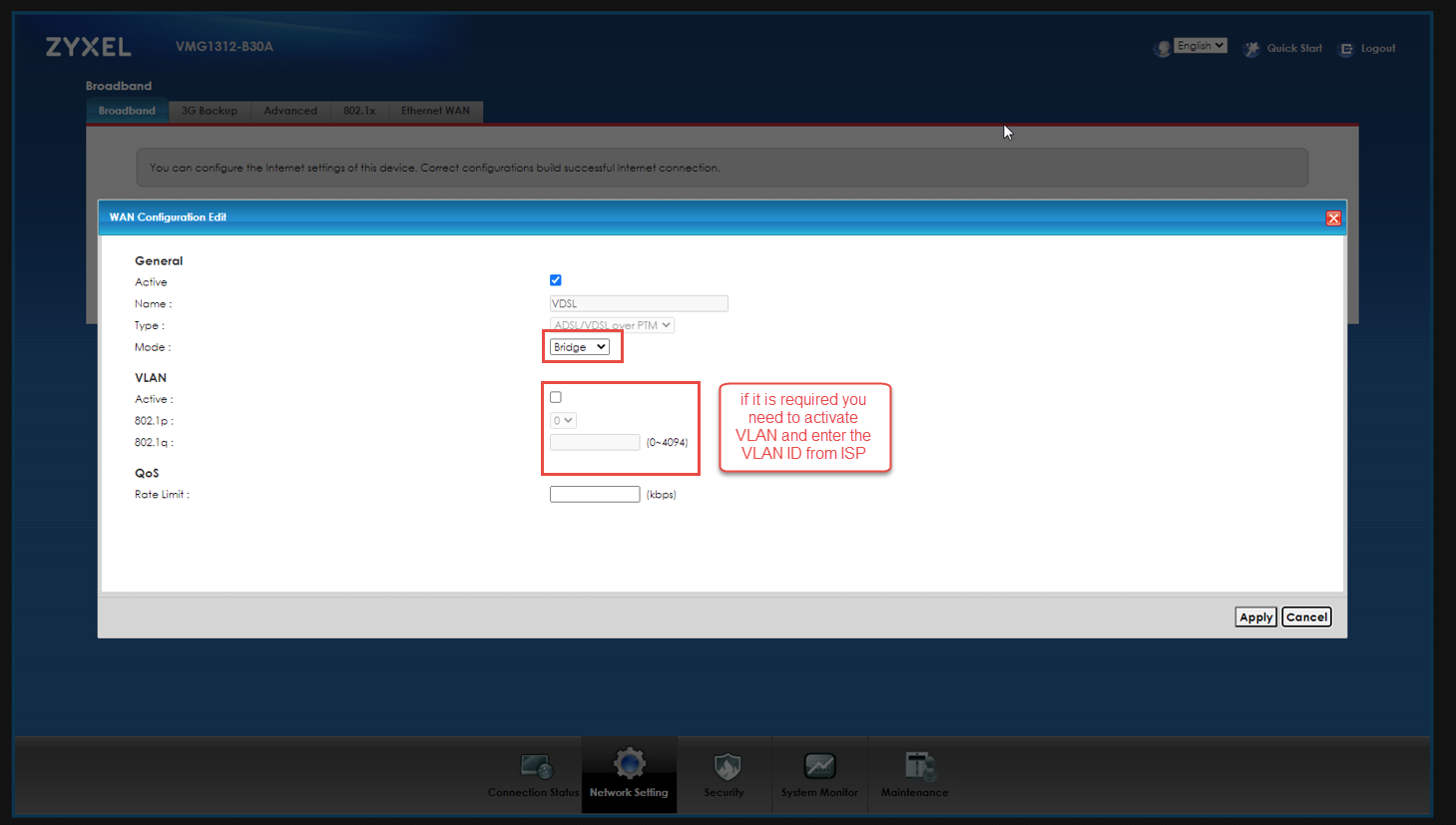

- Sélectionnez Bridge comme mode et entrez un ID VLAN, si nécessaire.

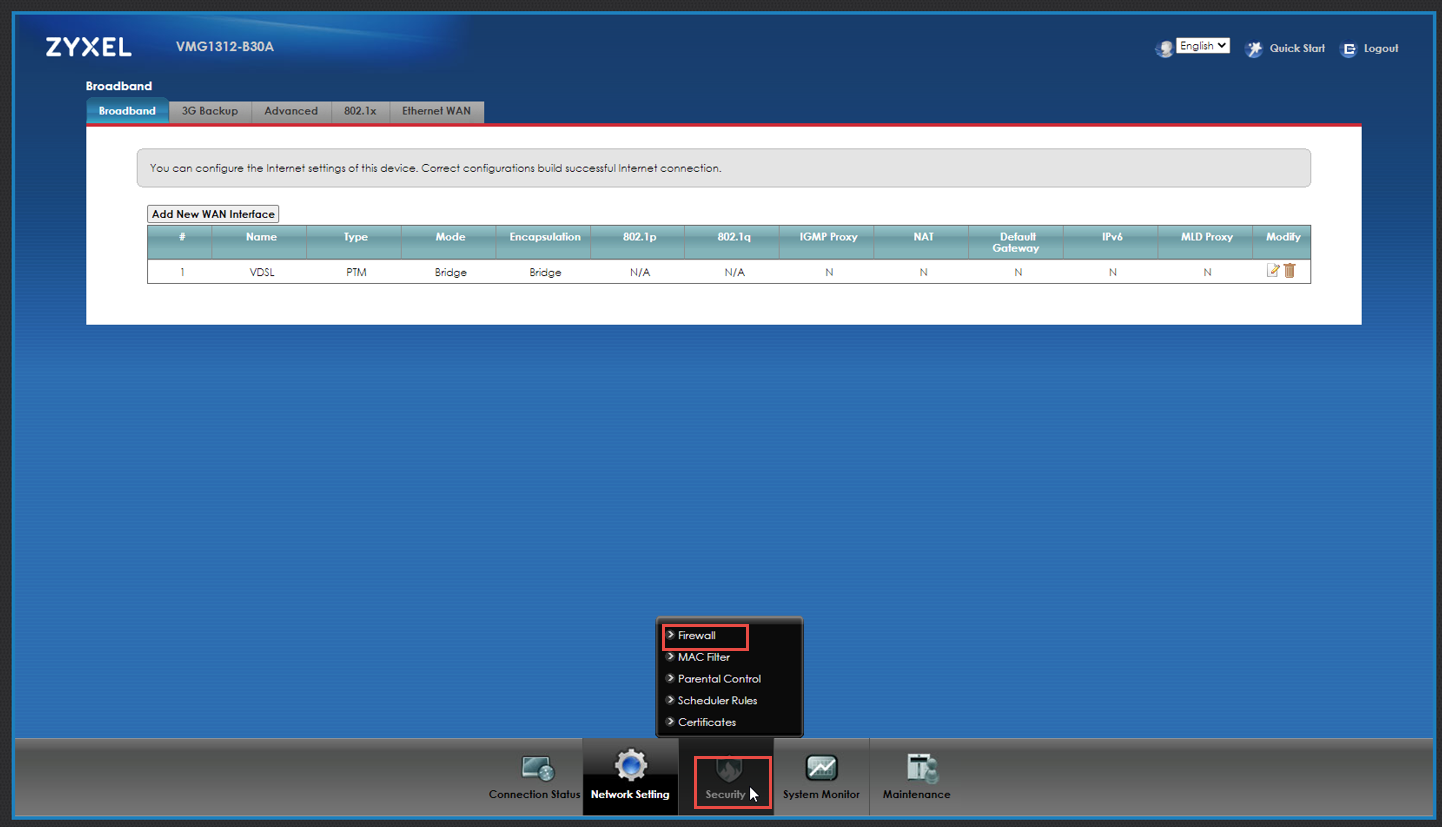

- Allez dans Sécurité > Pare-feu et désactivez le pare-feu IPv4 et IPv6.
|
|
Après avoir tout configuré, redémarrez l'appareil, qui fonctionnera alors en mode pont.
Note : Le VMG est toujours accessible via son IP de gestion.
Mode pont Série AMG
- Ouvrez un navigateur internet et accédez à l'interface web du dispositif AMG (par défaut 192.168.1.1).
- Entrez votre nom d'utilisateur et votre mot de passe, qui sont par défaut :
Username: admin
Password: 1234 (or labeled on the device)

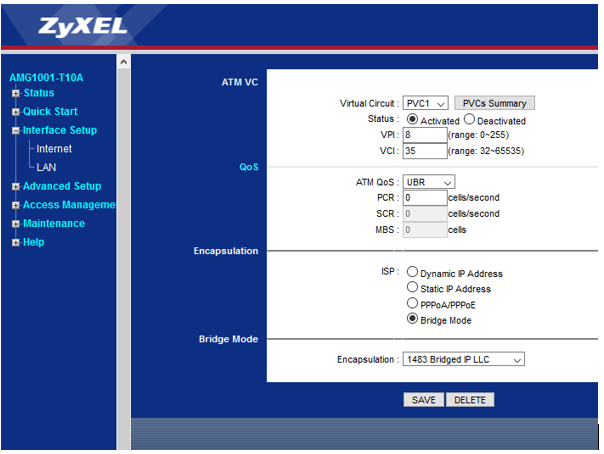

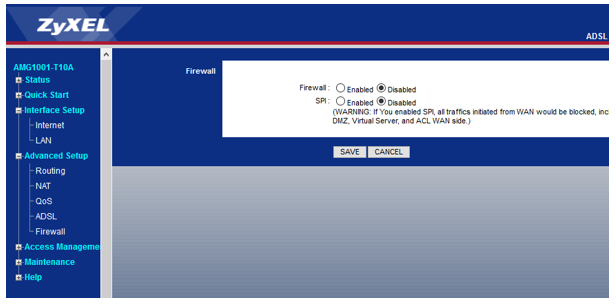

- Créez un PVC avec des paramètres de pont et désactivez le pare-feu.
- Maintenant, redémarrez l'appareil !
- Après le redémarrage, vérifiez le côté LAN. Ici, le client reçoit l'IP par l'intermédiaire du PVC 8/35 :
Désactiver les ports LAN sur l'appareil VMG
Note : Assurez-vous de l'ajout d'une nouvelle interface WAN utilisant l'IPoE. Le VLAN sélectionné ne doit pas être en cours d'utilisation sur un commutateur, un DSLAM ou une passerelle dans le WAN du CPE.
- Vous devez ajouter une nouvelle interface WAN avec IPoE. Veillez à ne pas utiliser un VLAN existant sur un commutateur, un DSLAM ou une passerelle dans le WAN du CPE.
- Créez un nouveau groupe d'interfaces. Choisissez ici les ports LAN qui doivent être inactifs. En tant que PTM Type, choisissez la nouvelle interface WAN créée précédemment.
 |
 |
