W tym artykule wyjaśniono, jak zasilić więcej urządzeń PoE (PD), jaka jest różnica między trybem 802.3af, legacy, pre-802.3at i 802.3at, a także różnica między trybem klasyfikacji i zużycia w Power over Ethernet na przełączniku (GS1920/GS1900/XGS1930/XS1930 itp.).

1) Jaka jest różnica między trybami zasilania PoE?

Przejdź do:

• Tryb 802.3af: Port jest zasilany w trybie IEEE 802.3af.
• Legacy: Port jest zasilany przy użyciu wysokiego prądu rozruchowego, który jest używany przez starsze urządzenia PD o zapotrzebowaniu na moc większym niż 15 W przy włączaniu zasilania.
• Pre-802.3at: Port jest początkowo zasilany w trybie IEEE 802.3af i przełączany do trybu wysokiej mocy IEEE 802.3at w ciągu 75 ms po włączeniu zasilania. Tego trybu należy używać, jeśli PD nie wykonuje klasyfikacji warstwy 2 lub jeśli przełącznik wykonuje klasyfikację warstwy 1 z dwoma zdarzeniami.
• 802.3at: Port jest zasilany w trybie IEEE 802.3af. Jeśli klasa urządzenia PD wykryta przez przełącznik nie jest klasą 4 (typ 2), port nadal będzie zasilał urządzenie PD, ale tylko urządzenia PD klasy 4 mogą być zasilane w trybie IEEE 802.3at.

2) Klasyfikacja a tryb zużycia

Po podłączeniu określonej liczby urządzeń PoE (PD) do przełącznika Zyxel PoE może się zdarzyć, że uruchomi się tylko określona liczba urządzeń PD. Dzieje się tak, ponieważ przełącznik PoE ma stałą przydzieloną pojemność do dostarczania zasilania PoE (szczegółowe informacje na temat przydzielonej pojemności PoE można znaleźć w arkuszu danych urządzenia). Jeśli więc całkowite wykorzystanie urządzeń PD osiągnie przydzieloną pojemność przełącznika, urządzenie PD o niższym priorytecie nie otrzyma zasilania z przełącznika. Zgodnie z tym ograniczeniem, nadal można zwiększyć liczbę podłączonych urządzeń PD tak bardzo, jak to możliwe, zmieniając tryb PoE przełącznika.

Na przełączniku PoE dostępne są dwa różne tryby PoE:

Klasyfikacja:
Maksymalna moc (mW) PD zostanie zarezerwowana dla każdego PD zgodnie z poziomem priorytetu każdego portu.

Zużycie:
Moc będzie dystrybuowana, więc każde urządzenie otrzyma moc. Moc przydzielona przez przełącznik może być mniejsza niż maksymalna moc (mW) urządzenia PD.

W domyślnej konfiguracji fabrycznej tryb PoE jest ustawiony na Klasyfikacja.

Podczas korzystania z klasyfikacji przełącznik postępuje zgodnie ze standardem zdefiniowanym w celu zapewnienia PD maksymalnej mocy. Ma to na celu zagwarantowanie, że urządzenie PD może mieć wystarczającą moc w dowolnym momencie. Przydzielona moc będzie zarezerwowana tylko dla tego urządzenia PD, bez względu na to, czy w danym momencie potrzebuje zasilania, czy nie.

Jednak urządzenie PD nie zawsze wymaga maksymalnej mocy podczas pracy. Użycie trybu zużycia energii pozwoliłoby więc przełącznikowi na bardziej efektywne przydzielanie mocy. W trybie zużycia przełącznik pozwoli na zasilanie każdego podłączonego urządzenia PD i zapewni zasilanie tylko zgodnie z żądaniem PD. Może więc zasilać więcej urządzeń PD niż w przypadku klasyfikacji.

Należy pamiętać, że jeśli przełącznik stoi w obliczu niskiej mocy PoE, bez względu na to, który tryb zostanie użyty, przełącznik będzie opierał się na priorytecie ustawienia PoE dla każdego portu, aby zapewnić zasilanie PD.

Kroki instruktażowe

Jeśli korzystasz z GS2210-8HP lub podobnego przełącznika i używasz tylko kilku portów do zapewnienia PoE, a podłączone urządzenia PD nie uruchamiają się zgodnie z oczekiwaniami, spróbuj wykonać następujące czynności:

1. Zaloguj się do przełącznika, używając jego lokalnego adresu IP i poświadczeń.

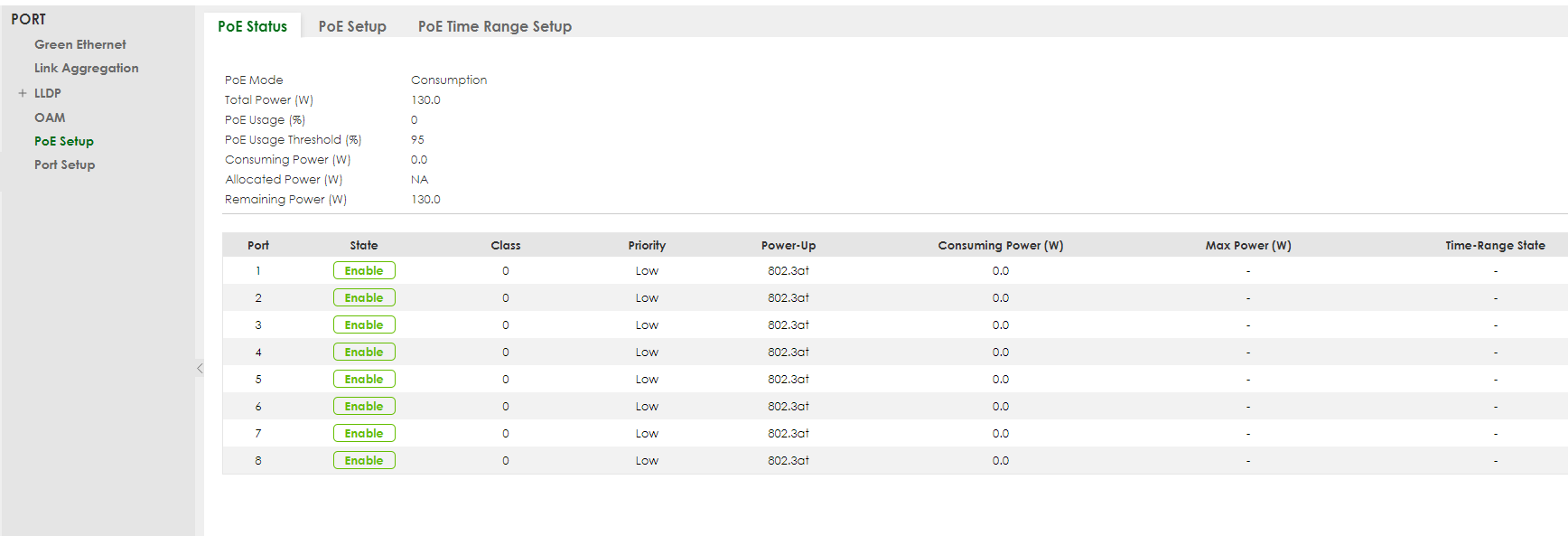

2. Przejdź do:

3. Tryb PoE jest domyślnie ustawiony na Classification. Zmień to ustawienie na tryb zużycia i zastosuj/zapisz tę konfigurację.

Przejdź do:

4. Podłącz ponownie te urządzenia PD do przełącznika.
