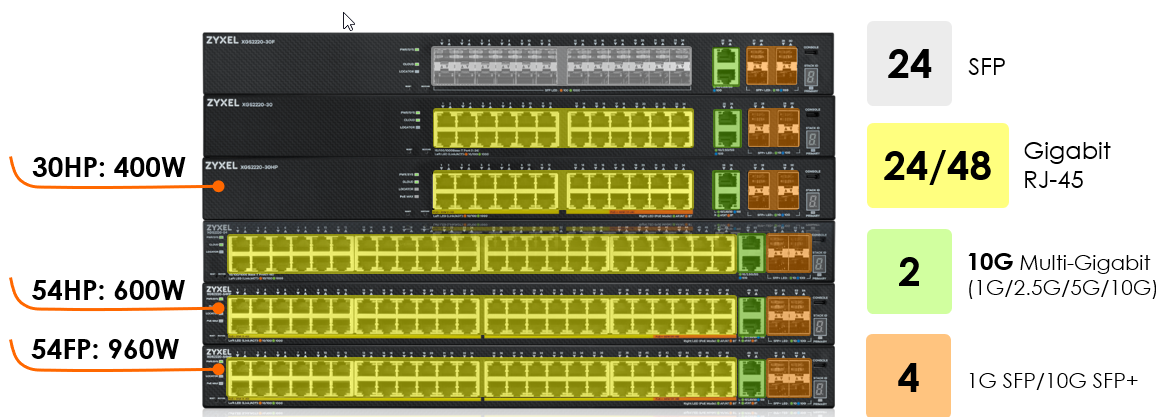

Przełączniki PoE XGS2220 obsługują zarówno opcje PoE+, jak i PoE++ (60 W), aby sprostać różnym zastosowaniom punktów dostępowych WiFi 6/6E i kamer PTZ o dużym zużyciu energii. Porty 10G Multi-Gig PoE torują również drogę dla przyszłej technologii WiFi 7. Aby zmaksymalizować wykorzystanie budżetu mocy systemu, XGS2220 jest gotowy do pracy z szeroką gamą punktów dostępowych Zyxel WiFi 6/6E dla każdej sieci.

Przeglądanie i zarządzanie bogatymi zestawami funkcji poprzez przyjazny dla użytkownika interfejs sieciowy

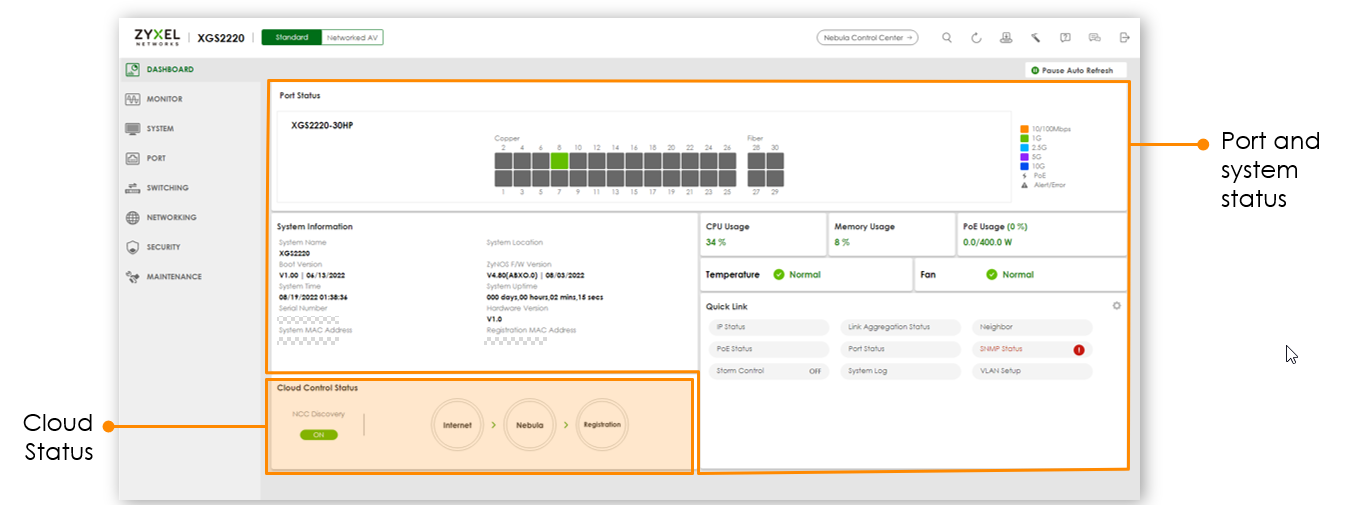

Odświeżony interfejs sieciowy zapewnia status przełącznika w czasie rzeczywistym z widokami graficznymi.

Potężna migracja

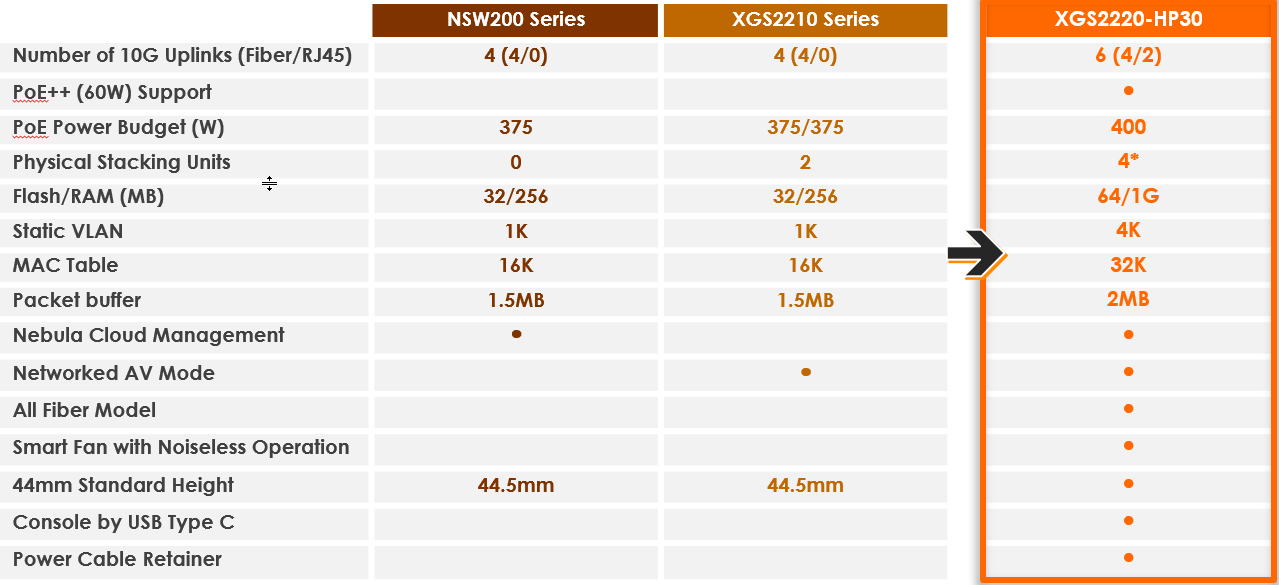

Seria XGS2220 jest następcą serii XGS2210 (i serii NSW200), która ma większy budżet mocy i zaawansowane funkcje systemowe.

* W przyszłej wersji oprogramowania sprzętowego

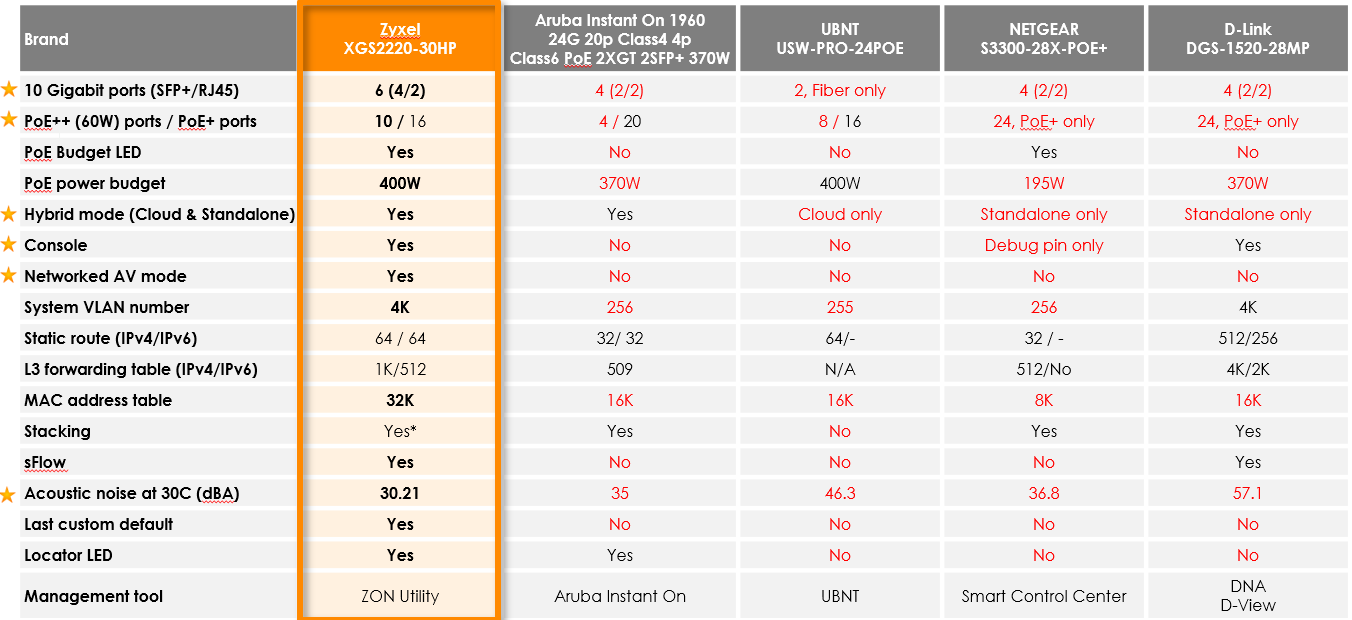

Matryca porównawcza XGS2220-30HP dla głównych konkurentów

* W przyszłej wersji oprogramowania sprzętowego

Pierwsze logowanie/kartoteka

Aby połączyć się z interfejsem sieciowym przełącznika, należy znać adres IP urządzenia.

W przypadku korzystania z serwera DHCP.

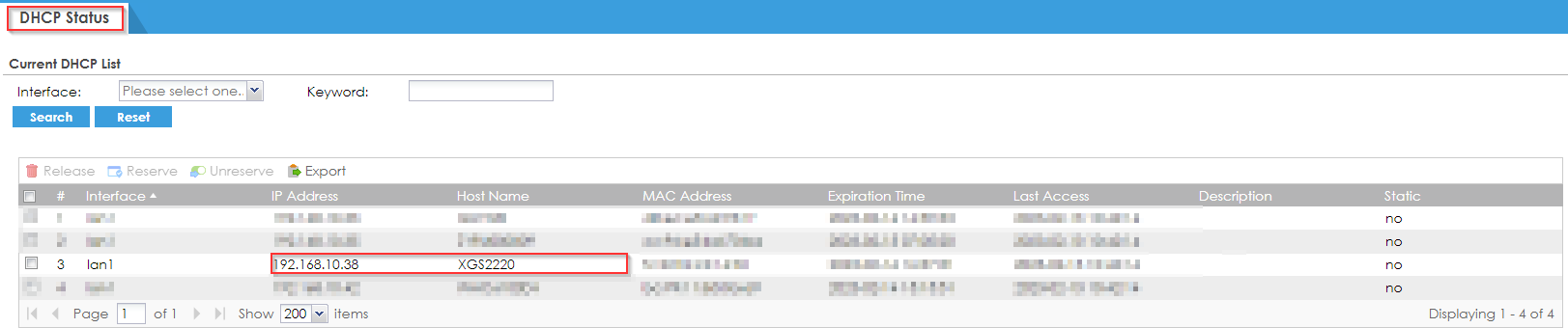

Przełącznik uzyska adres IP automatycznie. Adres IP można sprawdzić za pomocą narzędzia ZON lub serwera DHCP.


Jeśli nie korzystasz z serwera DHCP.

Podłącz połączenie między przełącznikiem Switch-1 i komputerem (zalecamy użycie portu 1 na przełączniku).

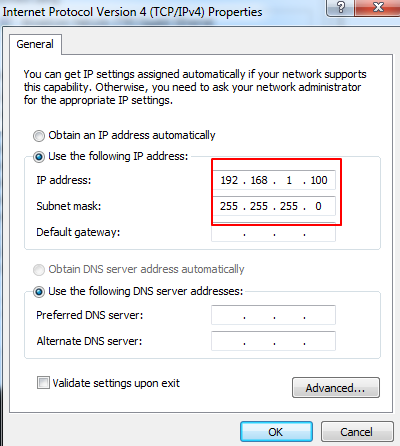

Ustaw adres IP komputera na tę samą podsieć, co przełączniki. Na przykład, ustaw adres IP komputera na 192.168.1.100.

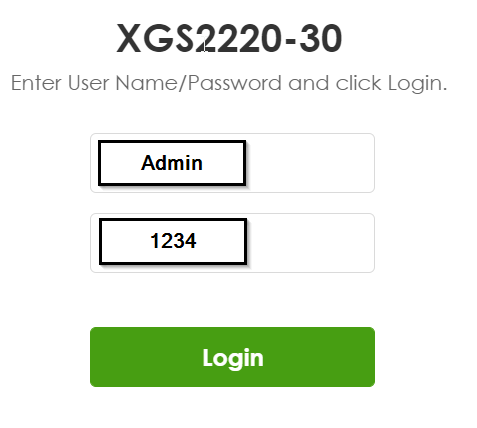

Otwórz przeglądarkę (IE, Chrome, Safari, Firefox itp.). Wejdź na stronę http://192.168.1.1 (domyślny adres IP zarządzania). Wpisz "nazwa użytkownika: admin; hasło: 1234" i zaloguj się.

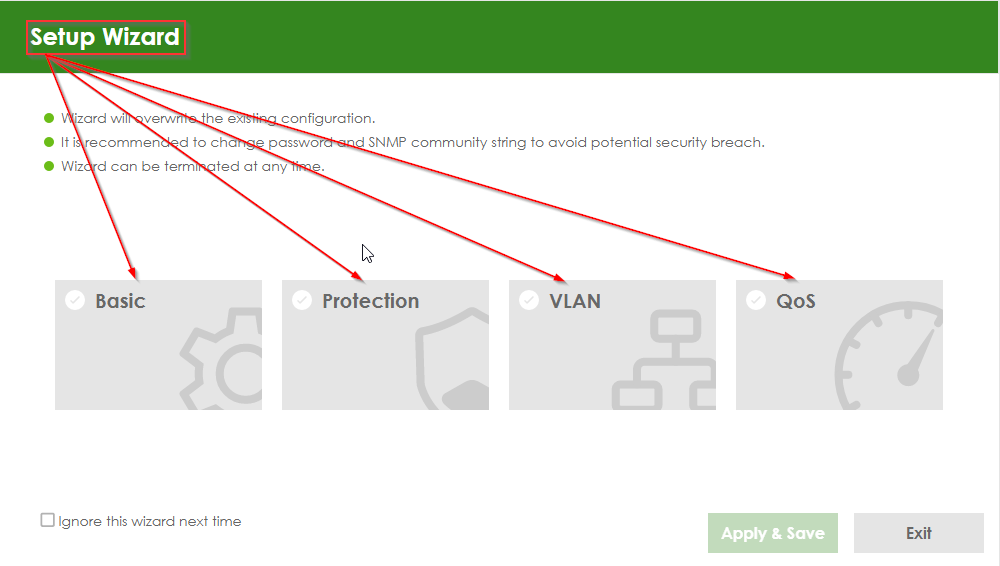

• Kreator

  Kreator konfiguracji składa się znastępującychczęści:

1. Basic - aby skonfigurować adres IP przełącznika, serwer DNS, hasło systemowe, społeczność SNMP i agregację łączy (trunking).
2. Protection (Ochrona) - aby włączyć ochronę przed pętlami i kontrolę burz rozgłoszeniowych na przełączniku i jego portach.
3. VLAN - aby utworzyć statyczną sieć VLAN, przypisać porty do sieci VLAN i ustawić porty tak, aby tagowały lub nie tagowały ramek wychodzących.
4. QoS - aby określić poziom priorytetu części IEEE 802.1p dla QoS.

Podstawowa konfiguracja

Skonfiguruj IP/DNS, ustaw hasło, społeczność SNMP, agregację łącza i wyświetl gotowe wyniki.

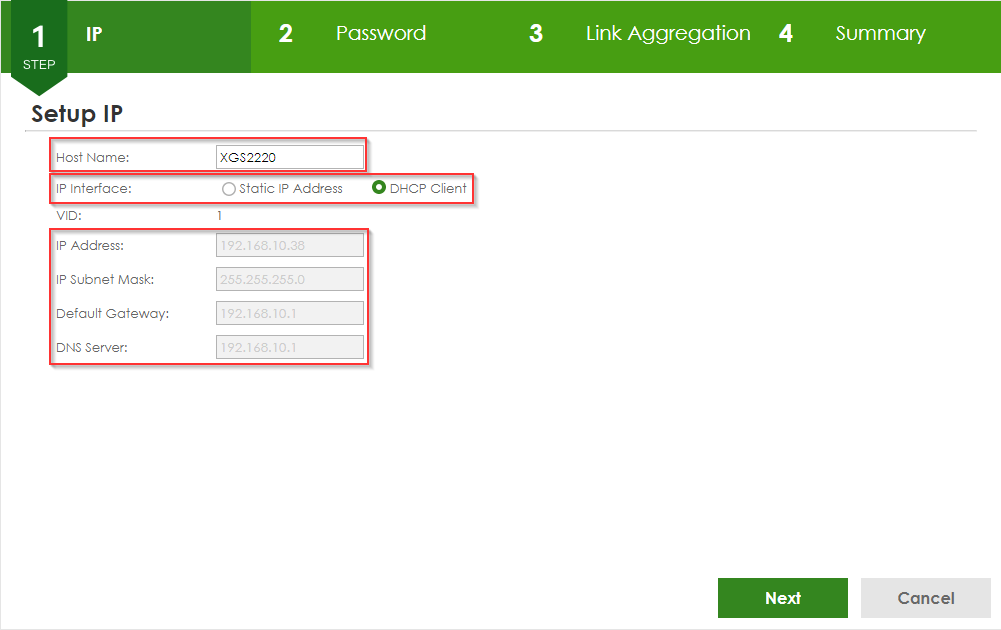

Aby skonfigurować IP/DNS.

Kliknij Wizard > Basic > Step 1 IP, aby przejść do tego ekranu.
Zalecamy zarezerwowanie adresu IP na serwerze DHCP lub ręczne określenie adresu IP. W przeciwnym razie adres IP bramy może ulec zmianie.

Po kliknięciu przycisku Dalej zostanie wyświetlony ekran Hasło

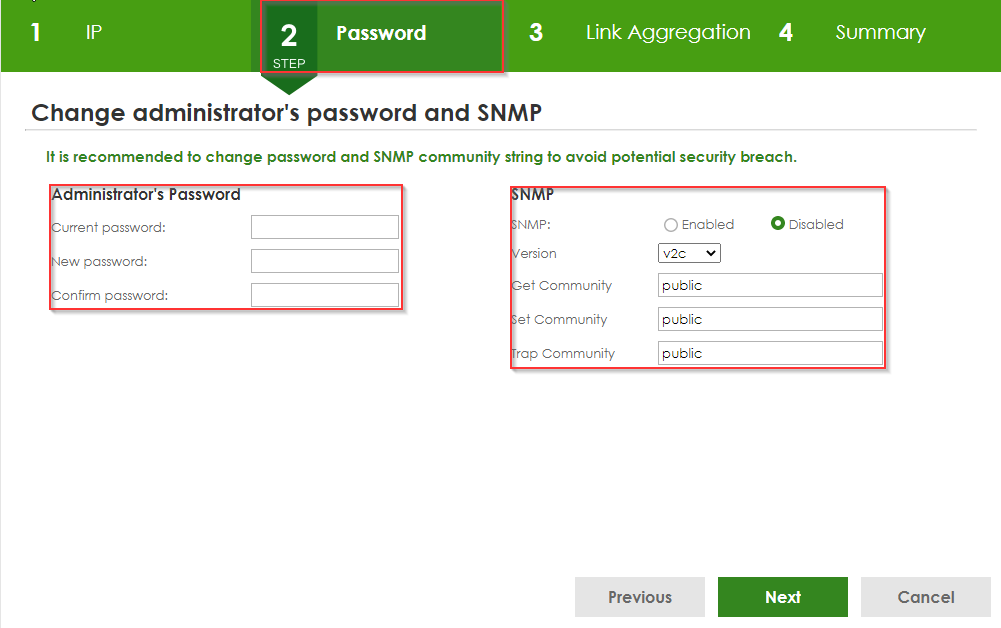

Hasło - w celu zapewnienia bezpieczeństwa zalecamy ustawienie silnego hasła (Uwaga: ciąg znaków w żadnym polu na tym ekranie nie powinien zawierać znaków [ ? ], [ | J. ('].["]. lub (,). W polach hasła niedozwolona jest również [ spacja ]).

SNMP - Wybierz opcję Enabled, aby przełącznik działał jako agent SNMP. Pozwala to stacji zarządzającej na zarządzanie i monitorowanie przełącznika przez sieć. Wybierz Disabled, aby wyłączyć tę funkcję. Wersja SNMP na przełączniku musi być zgodna z wersją na menedżerze SNMP (Uwaga: Wersja SNMP 2c jest wstecznie kompatybilna z wersją SNMP 1).

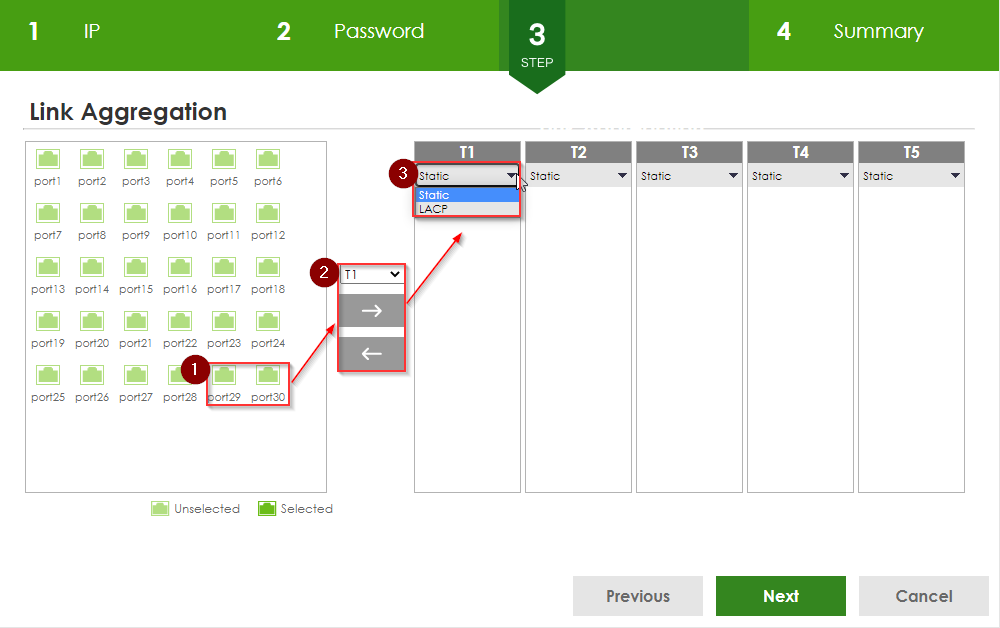

Po kliknięciu przycisku Next (Dalej) wyświetlony zostanie ekran Link Aggregation (Agregacja łączy)
Jeśli istnieje potrzeba połączenia wielu przełączników obsługujących agregację, należy wprowadzić następujące ustawienia. W przeciwnym razie kliknij "Next".

1. Określ porty, które mają być używane do Link Aggregation.

2. Wybierz grupę rozmieszczenia T1-T5.

3. Wybierz LACP , jeśli porty są skonfigurowane do dołączenia do grupy trunk poprzez LACP

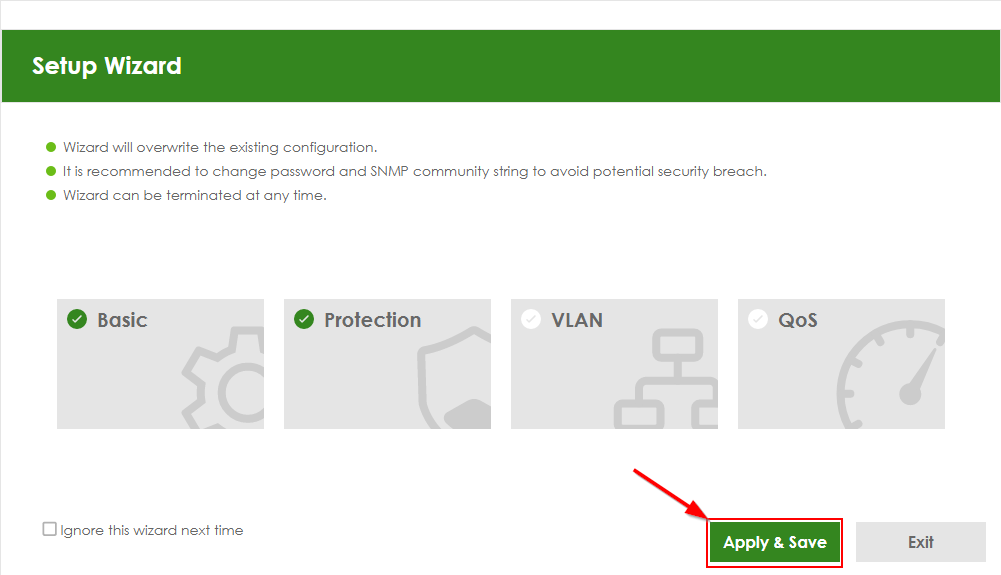

Nie zapomnij kliknąć "Zastosuj i zapisz", aby zmiany zostały zapisane i zastosowane.

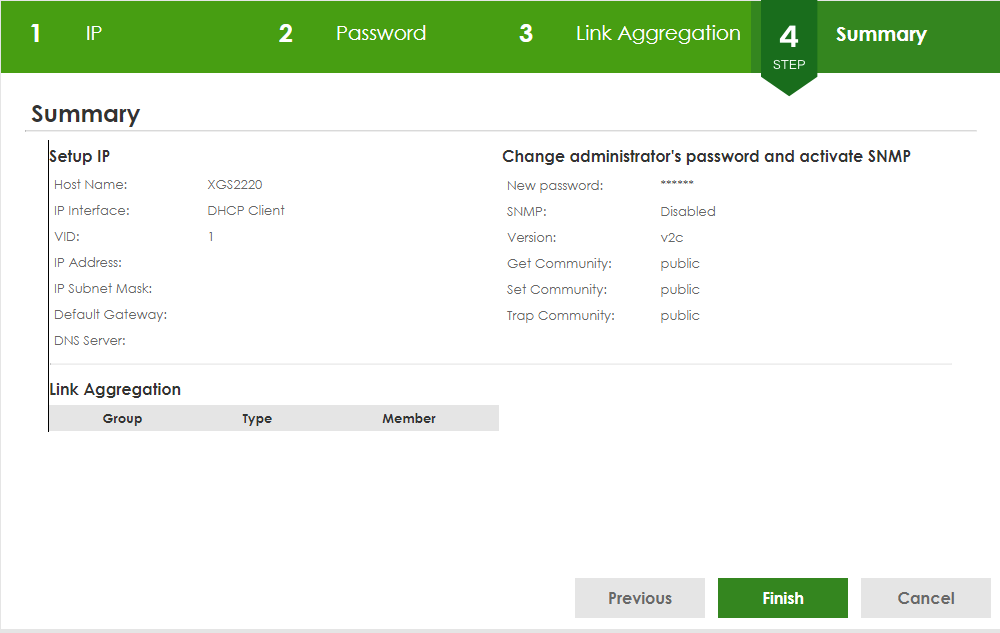

Podstawowa konfiguracja XGS2220 została zakończona, kliknij "Zakończ".

Ochrona

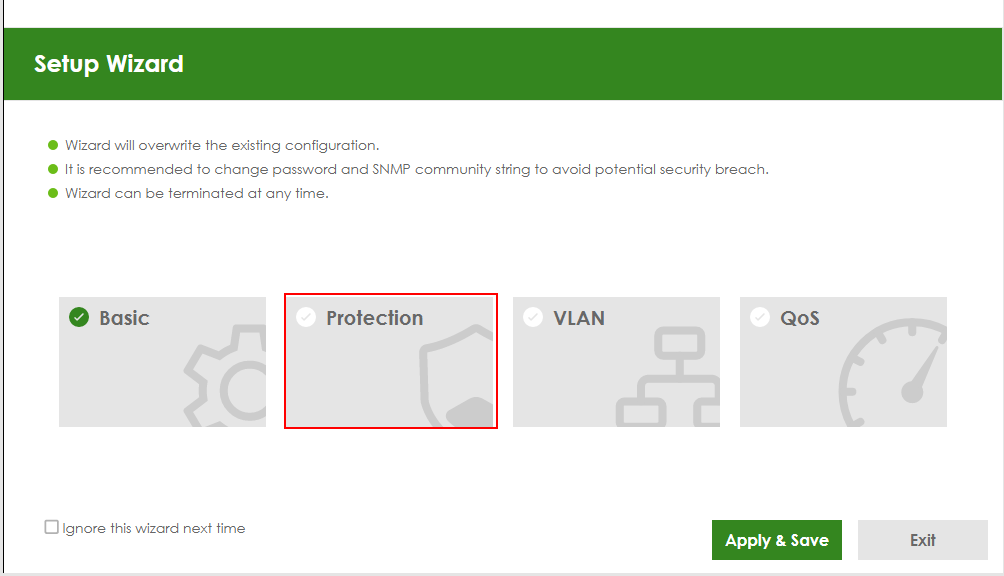

Przejdź do sekcji "Kreator konfiguracji" i wybierz "Ochrona". Skonfigurujemypodstawowe ustawienia zabezpieczeń dla naszego urządzenia.

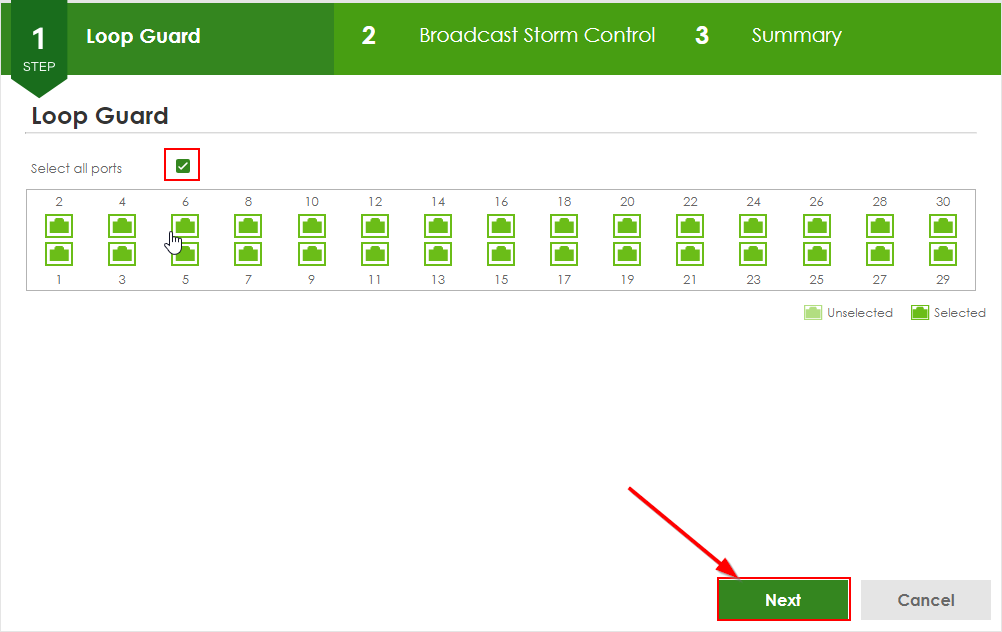

Ochrona przed pętlami

Pętla występuje, gdy dwa porty przełącznika zostaną przypadkowo połączone tym samym kablem. Powoduje to burzę rozgłoszeniową, w której wiadomości rozgłoszeniowe są stale zapętlane z powrotem do przełącznika i są wielokrotnie nadawane. Jeśli przełącznik, który nie jest w stanie pętli, jest podłączony do przełącznika, który jest w stanie pętli, przełącznik w stanie pętli wpłynie na drugi przełącznik. Aby rozwiązać ten problem na brzegu sieci, można użyć funkcji Loop Guard. Loop Guard umożliwia przełącznikowi wyłączenie portu, jeśli wykryje, że pakiety wysyłane na tym porcie są zapętlone z powrotem do przełącznika. Podczas gdy protokół drzewa rozpinającego (STP) może zapobiegać pętlom w rdzeniu sieci, nie może zapobiegać pętlom występującym na brzegu sieci.

Uwaga: Ochrona przed pętlami jest powszechnie stosowana w sytuacjach, gdy występuje problem sieciowy związany z przełącznikiem. Włączenie osłony pętli
może pomóc w rozwiązywaniu problemów i zapobieganiu nadmiernemu zalewaniu sieci.

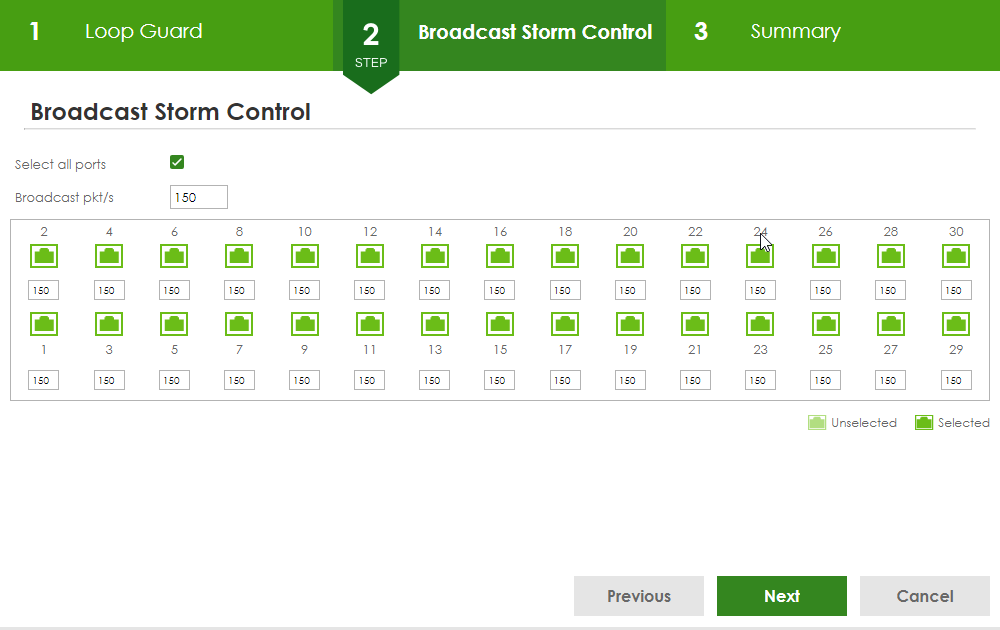

Broadcast Storm Control

Broadcast Storm Control to funkcja, która zapobiega nadmiernemu zalewaniu sieci przez komunikaty rozgłoszeniowe wysyłane przez urządzenia w sieci. Wiadomości te mogą zawierać żądania DHCP, wiadomości "alive" i inne powiadomienia, które informują urządzenia w sieci o nadawcy. Jeśli w sieci występują duże opóźnienia i utrata pakietów, włączenie funkcji Broadcast Storm Control może pomóc, ograniczając liczbę pakietów rozgłoszeniowych, które przełącznik będzie akceptował i przekazywał dalej. Zapobiega to przeciążeniu przełącznika zbyt dużą liczbą pakietów jednocześnie, co może prowadzić do utraty pakietów rozgłoszeniowych i poprawy wydajności sieci. Aby skonfigurować funkcję Broadcast Storm Control, można wybrać określone porty, na których ma ona zostać włączona. Można również ustawić limit liczby pakietów rozgłoszeniowych dozwolonych na sekundę. Zaleca się wyłączenie tej funkcji lub użycie limitu 150 pakietów rozgłoszeniowych na sekundę w małych i średnich sieciach. Po dokonaniu wyboru kliknij "Dalej", aby kontynuować.

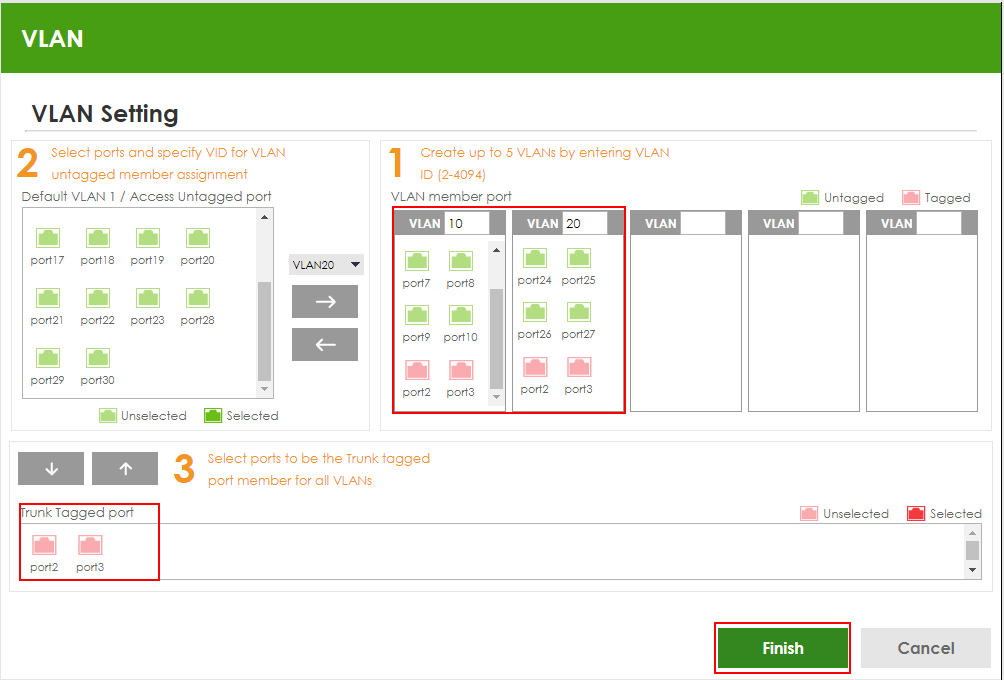

Konfiguracja sieci VLAN

Wybierz porty, które chcesz przypisać do pierwszej grupy członkowskiej VLAN i przypisz identyfikator VLAN do tej grupy członkowskiej.

• Kliknij porty, aby oznaczyć je jako "wybrane"
• Użyj strzałki w prawo, aby przenieść je do grupy członkowskiej VLAN "x".
• Użyj listy rozwijanej "VLAN10" nad szarymi strzałkami, aby wybrać inne grupy trunk (VLAN "x" 5-10).
• Wybierz porty, które będą członkami portów z tagami trunk dla wszystkich sieci VLAN. Port trunk to port przełącznika, który może przenosić oznaczony ruch z jednej lub więcej sieci VLAN.


Uwaga: Pamiętaj, że masz możliwość przypisania wielu oznaczonych członków do portu, ale tylko jednego nieoznaczonego członka (domyślnej sieci VLAN) na port. Więcej informacji na temat sieci VLAN można znaleźć na stronie w tym artykule.

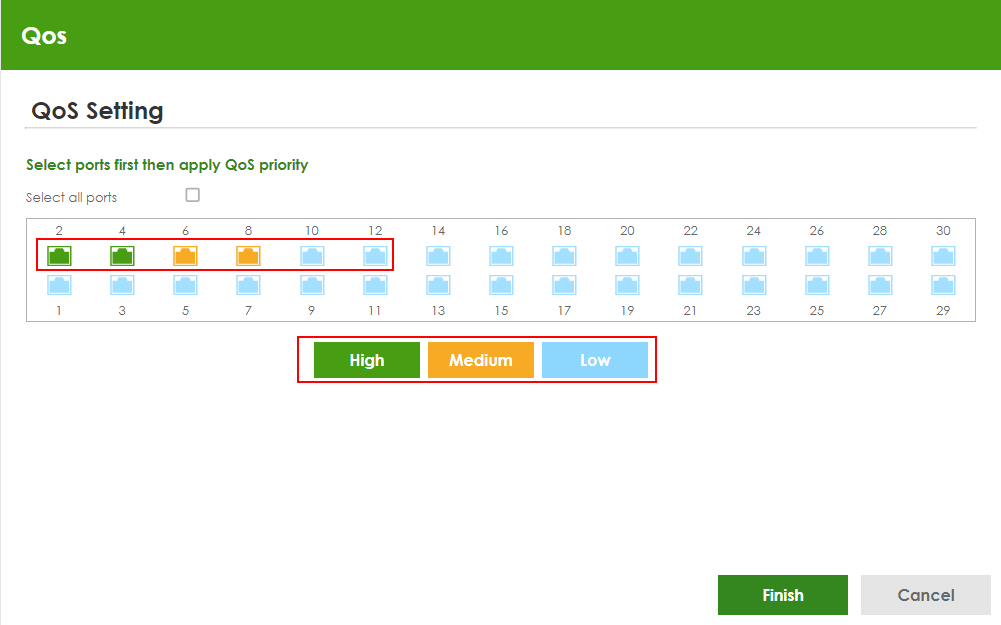

Ustawienia QoS

niski priorytet. W środowiskach biznesowych porty dla gości mogą mieć niski priorytet ruchu, podczas gdy serwery biznesowe i inne ważne urządzenia IT mogą wymagać wysokiego priorytetu.
