Le backhaul désigne les connexions (telles que les câbles en cuivre, la fibre optique ou les liaisons sans fil) qui relient le réseau principal à des réseaux locaux plus petits. Cette configuration permet d'étendre la couverture du réseau afin que les utilisateurs puissent accéder à Internet via ces réseaux régionaux.

Avis de fin de vie (EOL)

Nous vous informons que les produits Multy M1 (WSM20)/Multy Mini (WSQ20)/Multy Plus (WSQ60)/Multy U (WSR30)/Multy X (WSQ50) ont officiellement atteint leur fin de vie (EOL). Par conséquent, l'assistance technique n'est plus garantie. Toute utilisation, configuration ou modification ultérieure se fait à vos propres risques. Nous vous remercions de votre compréhension.

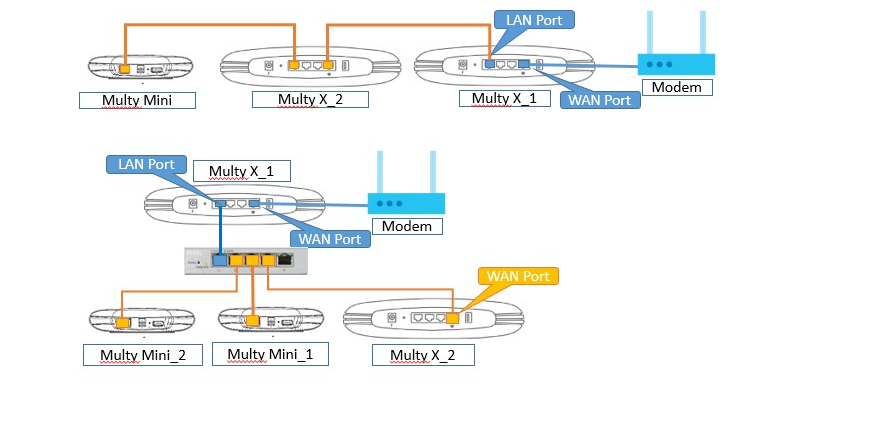

Les modèles Multy X, Multy Plus et Multy Mini peuvent être connectés entre eux via une connexion sans fil ou filaire. Veuillez noter que ce type d'association n'est possible qu'entre des appareils du même modèle.

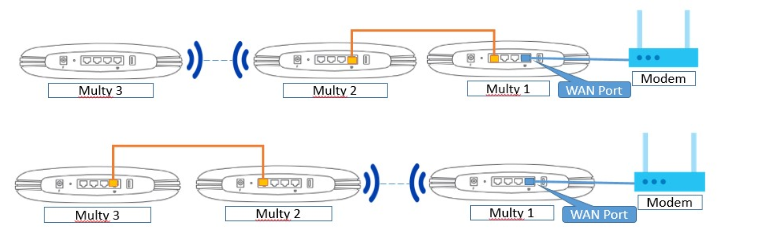

Lorsque le nœud racine utilise un câble Ethernet pour se connecter au nœud répéteur, le système WiFi Multy de Zyxel prend en charge simultanément les liaisons filaires et sans fil, et le meilleur chemin de trafic dépendra du calcul effectué par le système. Cela signifie que le système WiFi Multy analysera l'environnement et le débit entre chaque nœud afin de choisir le meilleur chemin de transfert pour vos données ; le trafic peut passer par la liaison filaire ou la liaison sans fil.

Avant de configurer la connexion de liaison Ethernet, assurez-vous d'avoir déjà appairé sans fil tous les nœuds de votre système Multy WiFi. Les ports Ethernet du Multy ont un débit nominal de 1 Gbps. Assurez-vous que le câble Ethernet que vous utilisez est un câble 1 Gbps ou plus rapide. Veuillez placer chaque Multy à une courte distance les uns des autres et effectuer l'installation de tous les Multy sans fil avant de mettre en place une liaison Ethernet, afin de vous assurer qu'ils fonctionnent tous correctement. Une fois l'installation des Multy terminée, veuillez les placer à leur emplacement définitif et brancher le câble d'alimentation et le câble Ethernet conformément à la topologie ci-dessous.

Zyxel Multy WSR30 (Multy X / Multy Plus)

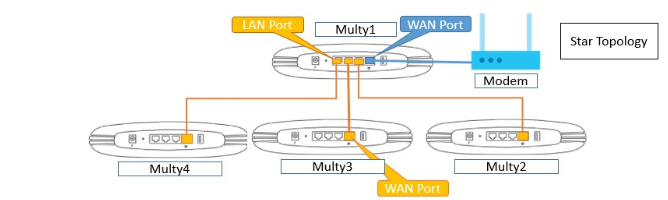

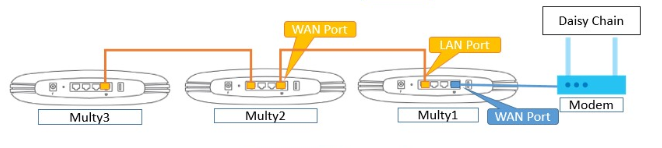

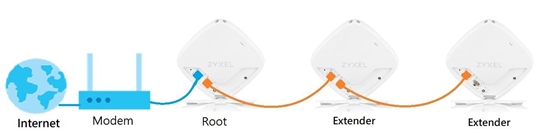

Sans commutateur :

Étape 1. Veuillez configurer le système WiFi Multy U (WSR30) via une liaison sans fil.

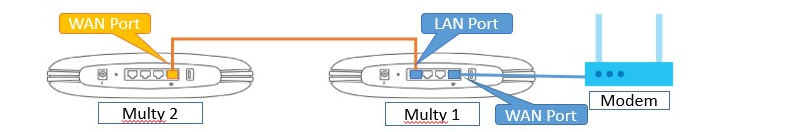

Étape 2. Branchez le câble Ethernet sur le port LAN du nœud racine et sur le port WAN du nœud répéteur.

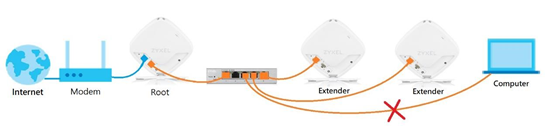

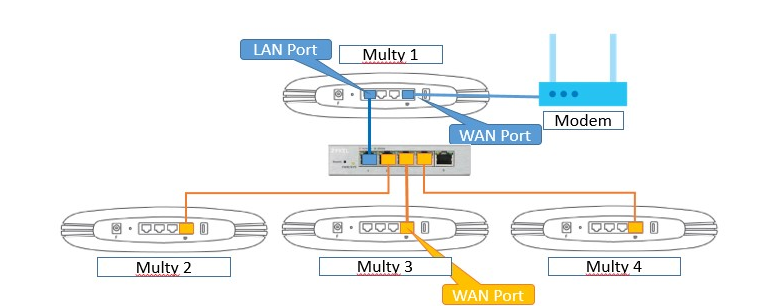

Avec le commutateur :

Dans ce scénario (avec le commutateur), ce commutateur sera uniquement utilisé pour la communication via une liaison Ethernet. Si un appareil client se connecte à ce commutateur, il ne pourra pas accéder à Internet.
