Zyxel One Network [ZON] - Outil utilitaire de configuration de Zyxel One Network

L'utilitaire Zyxel One Network (ZON) est un outil d'installation unifié qui permet de découvrir et de configurer les commutateurs, les points d'accès et les passerelles Zyxel. Les utilisateurs peuvent facilement maintenir le réseau sur une seule plateforme. L'utilitaire ZON simplifie grandement le processus d'installation et permet aux entreprises d'économiser des dépenses invisibles. Cet outil peut trouver les appareils dans votre réseau via le protocole ZDP (Zyxel Discovery Protocol), qui est un type de protocole de diffusion auquel tous les appareils Zyxel répondent. Si l'appareil se trouve dans le réseau mais n'est apparu dans aucune des recherches, il est fort probable qu'il apparaisse dans l'outil utilitaire ZON.

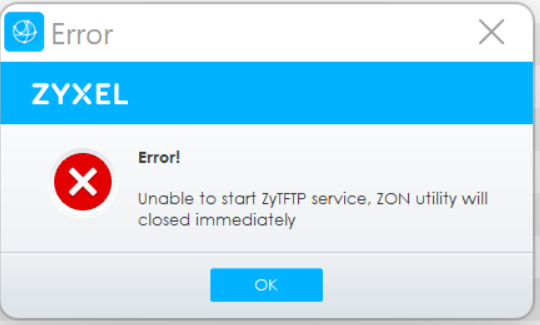

Remarque : Windows n'a pas pu démarrer le service ZyTftpd32 sur l'ordinateur local. Erreur 193 : 0xc1, Unable to start ZyTFTP service, ZON utility will close immediately, TFTP port 69 is occupied, please close it and restart ZON utility (Impossible de démarrer le service ZyTFTP, l'utilitaire ZON se fermera immédiatement).

Introduction

L'utilitaire Zyxel One Network (ZON) est un outil d'installation unifié qui permet de découvrir et de configurer les commutateurs, les AP et les passerelles Zyxel. Les utilisateurs peuvent facilement maintenir le réseau sur une seule plateforme. L'utilitaire ZON simplifie grandement le processus d'installation, ce qui permet aux entreprises d'économiser des dépenses invisibles. Cet outil peut trouver les appareils dans votre réseau via le protocole ZDP (Zyxel Discovery Protocol), qui est un type de protocole de diffusion auquel tous les appareils Zyxel répondent. Si l'appareil se trouve dans le réseau, mais qu'il n'est apparu dans aucune des recherches, il est fort probable qu'il apparaisse dans l'outil utilitaire ZON.

Avant d'installer ZON

• Liste des périphériques pris en charge - VÉRIFIER
• Installer Npcap - Télécharger (Npcap est une architecture pour la capture de paquets et l'analyse de réseau pour les systèmes d'exploitation Windows, consistant en une bibliothèque logicielle et un pilote réseau)

Vérifier l'installation de Win10cap :

• Allez dans le panneau de configuration de votre ordinateur.
• Vérifiez si Win10cap est installé. S'il est installé et que vous n'en avez pas besoin pour une raison spécifique, nous vous recommandons de le désinstaller.

Installation de Nmap pour la découverte du réseau :

• Zyxel One Network s'appuie sur Nmap pour la découverte du réseau. Pour installer Nmap sur votre ordinateur Windows 10, suivez les étapes suivantes :
• Téléchargez Nmap à partir de ce lien : https://npcap.com/.
• Au cours du processus d'installation, vous rencontrerez quatre cases à cocher à un moment donné.
• Veillez à cocher absolument la dernière case. Cette étape est cruciale pour permettre à Nmap de fonctionner de manière transparente avec Zyxel One Network.

Installation de l'outil utilitaire ZON

Lien de téléchargement de ZON : Zyxel ONE Network Utility | Zyxel Networks

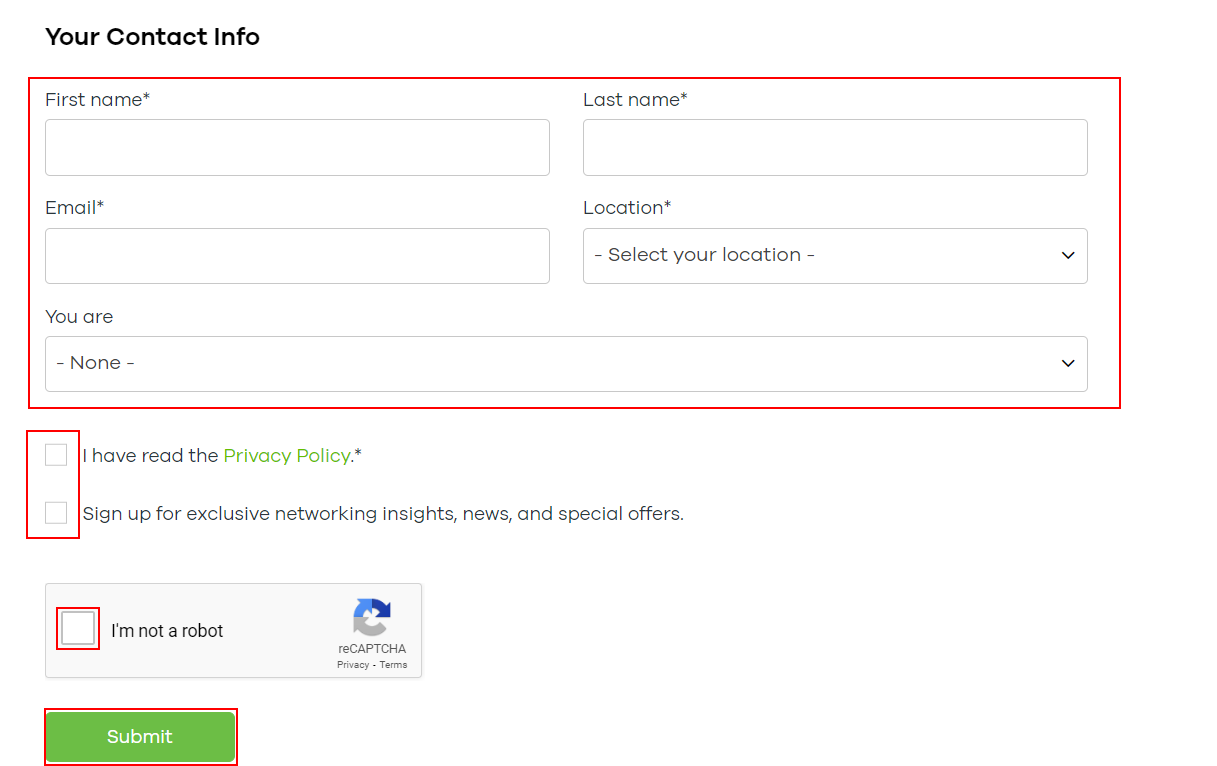

Suivez le lien et déposez-le au bas de la page. A la fin de la page, vous verrez "Your Contact Info". Remplissez toutes les informations requises et cliquez sur "Soumettre". Vous recevrez ensuite un courriel à l'adresse indiquée lors du remplissage du formulaire, avec un lien pour télécharger l'application ZON.

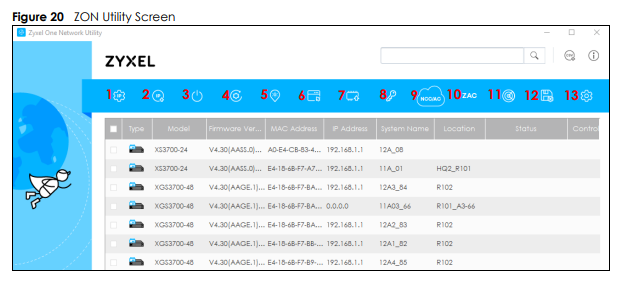

Comment utiliser l'outil ZON

Dépannage

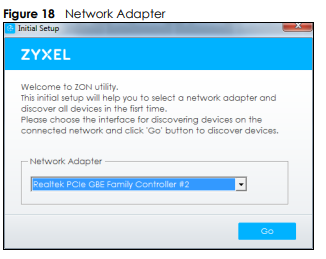

• Sélectionner le bon adaptateur réseau

Assurez-vous d'utiliser la bonne carte réseau.

Ouvrez l'outil ZON Utility et assurez-vous que vous utilisez la bonne carte réseau sur votre PC :

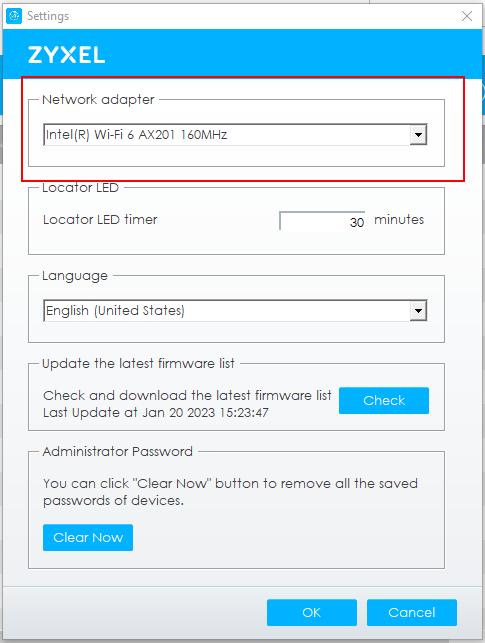

Naviguez vers " Settings -> Network Adapter " et choisissez le bon adaptateur (si vous utilisez le WiFi, il doit être indiqué " Wi-Fi " et si vous utilisez un réseau câblé, il doit être indiqué " Ethernet ") :

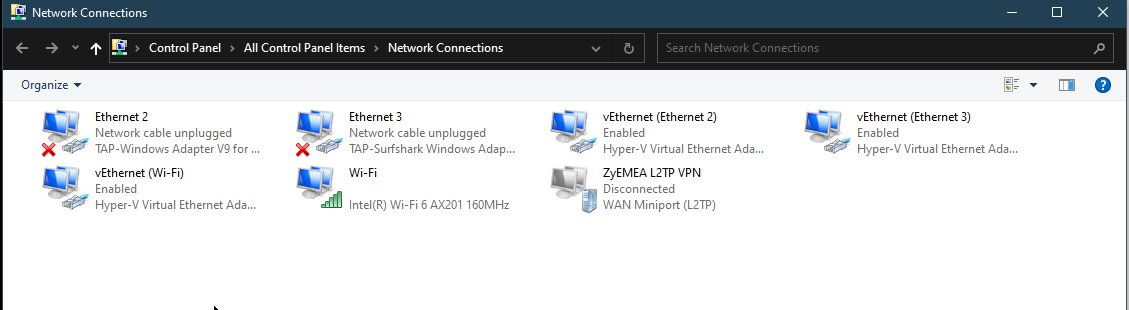

Si vous ne savez toujours pas quel adaptateur réseau vous utilisez, vous pouvez aller dans Panneau de configuration -> Tous les éléments du panneau de configuration -> Connexions réseau" ou "Réseau -> Modifier les options de l'adaptateur" :

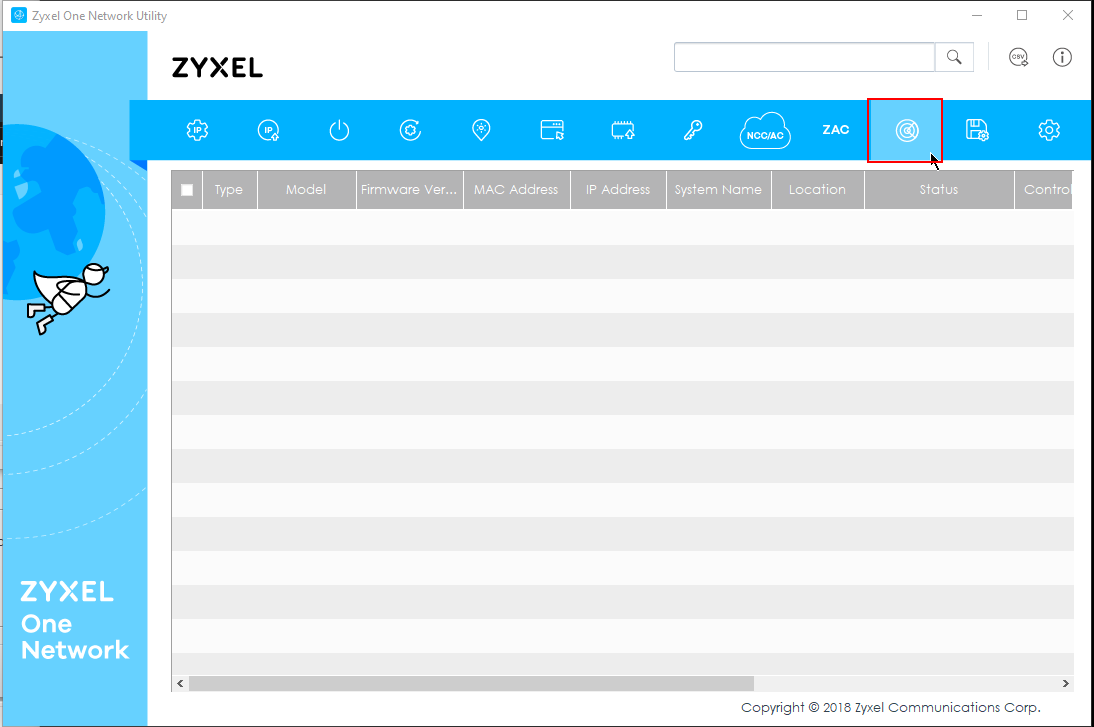

Cliquez ensuite sur "Effacer et rescanner" pour rescanner votre réseau à la recherche de périphériques Zyxel.

Si vous trouvez votre appareil dans ZON, veuillez mettre à jour le micrologiciel de votre appareil à l'aide de"https://download.zyxel.com" et téléchargez le dernier micrologiciel. Vous pouvez ensuite l'appliquer et voir s'il se connecte ou s'il obtient une adresse IP.

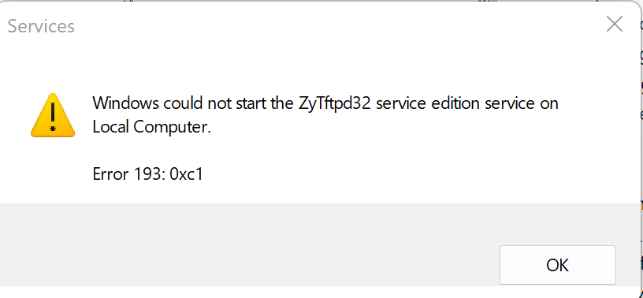

• Windows n'a pas pu démarrer le service ZyTftpd32

Si vous obtenez cette erreur, il se peut que vous n'ayez pas les droits d'administrateur sur votre PC. Vérifiez que le service Zytftpd32 fonctionne et que vous disposez des droits d'administrateur sur votre PC.

• Vérifiez que le service ZyTftpd32_svc est en cours d'exécution.

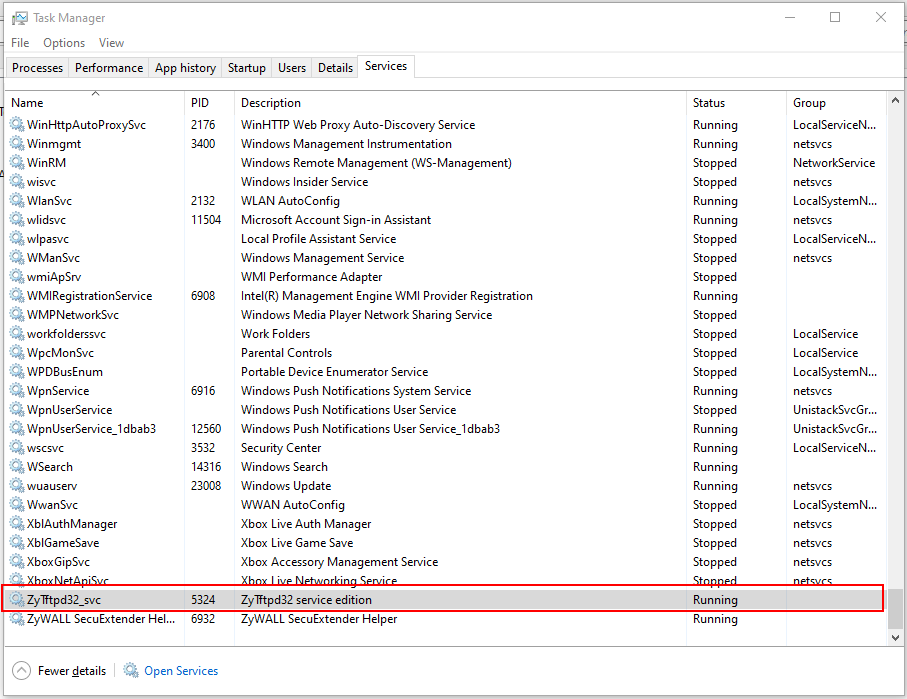

Lancez l'utilitaire ZON en tant qu'administrateur sur votre PC, et assurez-vous que le service Windows appelé "ZyTftpd32_svc" est en cours d'exécution :

• Le port TFTP 69 est occupé

Si le port 69 est occupé, nous devons déterminer ce qui fonctionne sur le port 69. Pour savoir quel service bloque le port 69, vous devez exécuter la commande suivante :
netstat - ano | find ":69" :


Dans cet exemple, vous pouvez voir qu'un service utilise ce port sur PID 13920.

Vous devez donc aller dans le gestionnaire des tâches et dans l'onglet "Services", trouver le PID 13920 et arrêter ce service :


Si nous désactivons le service spiceworks, nous pouvons maintenant exécuter ZON avec succès.

• Assurez-vous qu'il n'y a pas de " Program.exe " dans le lecteur de système (C :).

Il se peut également qu'un fichier appelé "Program" se trouve dans le lecteur de système (C :) du PC.
Veuillez donc vérifier si vous avez un fichier appelé " Program " sur le lecteur système (C :), car cela affecte l'utilisation de l'utilitaire ZON.
